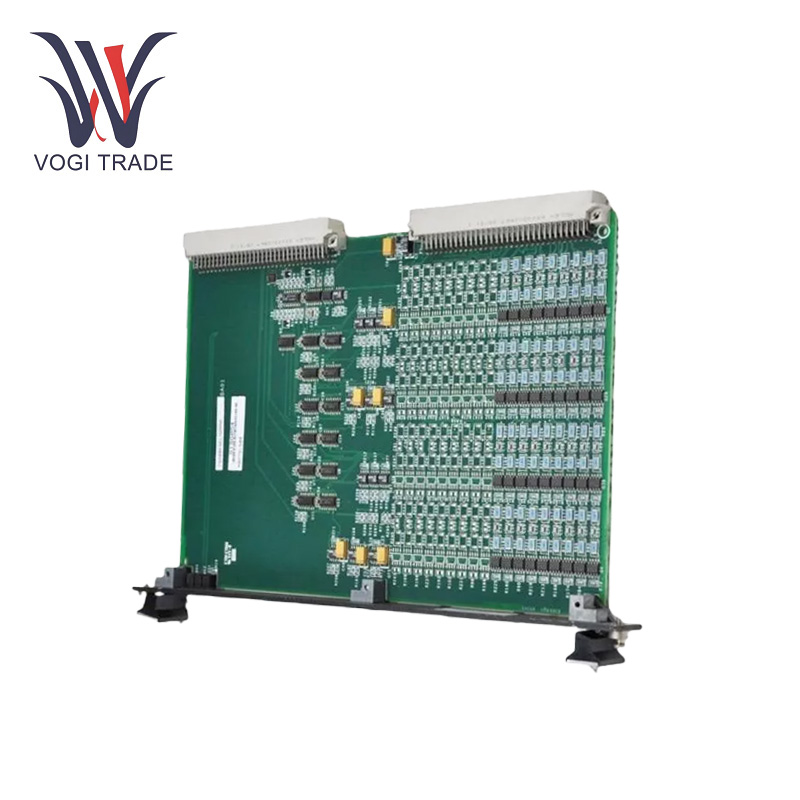

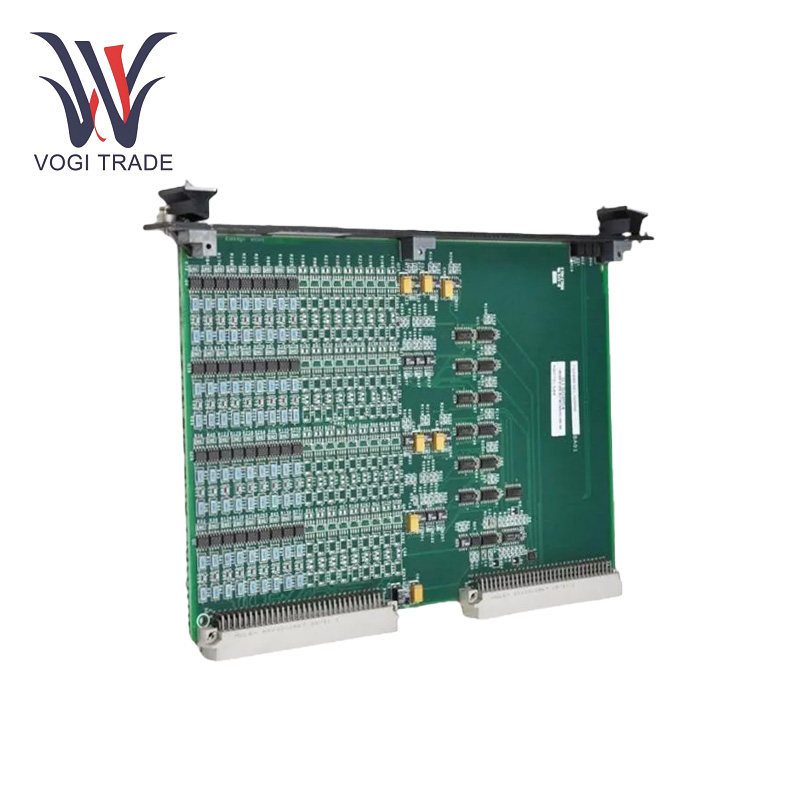

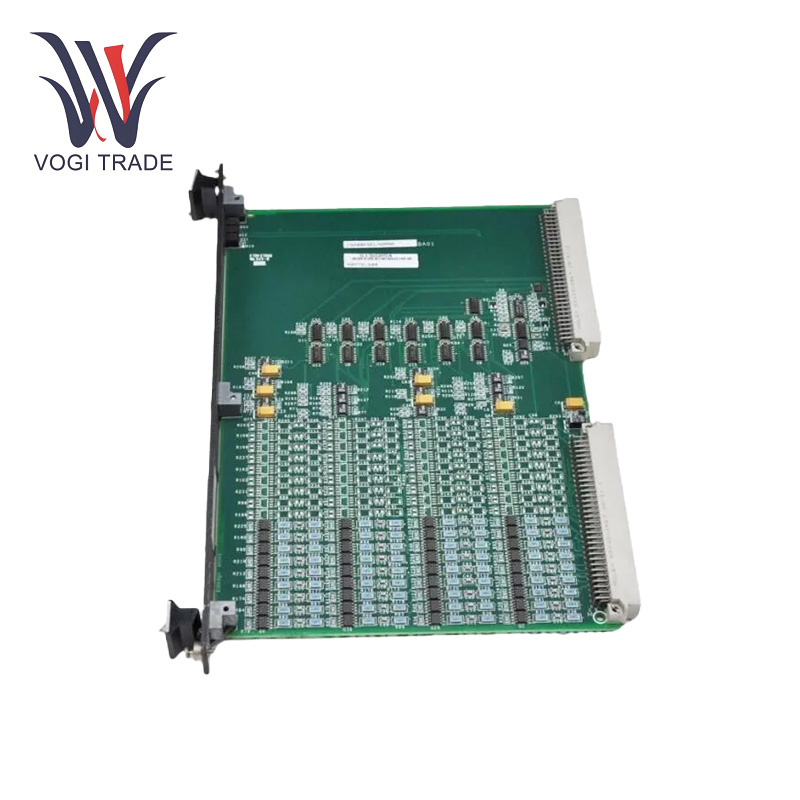

IS200ESELH2A를 제공하십시오

작동 매개 변수

작동 전압: 24V.

신호 출력 케이블 수: 6.

신호 입력 특성: 로직 - 레벨 펄스 신호.

드라이브 당 정지 전류: 5a.

주변 온도: -20 ° C -50 ° C.

응답 시간: 1ms.

다른 보드와 호환됩니다: Emio 및 EGPA 보드와 매우 호환됩니다

제품 기능

정확한 신호 전송: GE IS200ESELH2A는 첨부 된 EMIO 보드에서 논리 수준 펄스 신호를 정확하게 소비하기위한 것입니다. 이 신호를 수신 한 후 최대 6 개의 케이블 그룹으로 전달할 수 있습니다. 그런 다음 EGPA 보드로 라우팅됩니다. 이 수반 된 신호 전송의 원리는 실리콘 제어 정류기 (SCR) 게이트의 입력 측을 올바르게 트리거하여 여기 시스템에서 안정적인 작동을 제공하는 데 필수적입니다.

중복성 친화적 인 디자인: 중복 컨트롤러가있는 전력 변환 캐비닛에서 빛납니다. EGPA 보드와 함께 사용하면 M1 전원이 있고 두 번째 장치는 M2가 필요할 수 있습니다. 그런 다음 컨트롤러 C는 모든 신호를 첨부 된 EGPA 보드에 발사하기 위해 가장 활발한 것을 선택합니다. 이러한 설계는 전체 시스템을 신뢰할 수있게하고 하위 기능 요소로 인해 Sysfail을 신뢰할 수있게합니다.

다중 - 드라이브 작업: GE IS200ESELH2A에는 3 개의 브리지 드라이버가 있으며 ESEL 모델의 두 번째 그룹입니다. 멀티 드라이브 작동은 여기 시스템 전기 신호의보다 효과적인 제어 및 적합한 처리 용량을 갖습니다. 다양한 작동 요구에 따라 전원 출력 및 신호 특성을 조정할 수 있습니다.

설치

랙 - 장착: 설치 전에 랙의 전원 공급 장치가 꺼져 있는지 확인하십시오. 장치는 랙에 장착해야합니다. 그런 다음 나사 나 볼트를 사용하여 장치를 랙에 단단히 고정하십시오. 설치 후 시스템에 전원을 공급하기 전에 연결이 올바르게 고정되어 있는지 확인하십시오. 이 형태의이 형태는 관리 및 유지 보수를 위해 산업 제어 캐비닛 장비에 함께 사용됩니다.

패널 - 장착: 특정 사용자 정의 - 설계된 제어 패널의 경우 장치가 패널에 마운트 할 수있는 장착 구멍의 위치를 ​​측정하고 표시합니다. 그들을 위해 구멍을 표시하고 드릴. 구멍을 통해 장치를 밀고 너트 나 와셔를 사용하여 패널 뒤에서 고정하십시오. 먼지와 수분 보호가 충분하고 장치가 환기 될 여지가 있는지 확인하십시오. 이 접근법은 일반적으로보다 안정적이고 독립형 설치가 필요할 때 일반적으로 사용됩니다.

문제 해결

신호 출력이 없습니다: 배선 연결 검사 : EMIO 보드에 연결하는 장치와 EGPA 보드에 연결하는 케이블의 배선 연결을 광범위하게 확인하십시오. 다시 - 문제의 경우 와이어를 단단히 연결하십시오. 커넥터의 부식 징후도 찾아보십시오. 필요한 경우 커넥터를 청소하거나 파손 된 와이어를 교체하십시오. 예를 들어, 와이어가 마모 된 경우 신호 전송 오류로 이어질 수 있으며 교체하면 문제를 해결하는 데 도움이됩니다.

비정상 신호 출력: 장치에서 3 개의 브리지 드라이버 및 기타 요소를 점검하십시오. 구성 요소의 전기 매개 변수는 다중 미터 또는 다른 테스트 도구를 사용하여 측정해야합니다. 개별 구성 요소가 비정상적인 것을 읽는 경우 정상 값에 비해 매우 높거나 낮은 저항을 의미하면 GE IS200ESELH2A가 파손될 수 있습니다. 결함이있는 구성 요소를 교체하여 수리하십시오. 예를 들어, 브리지 드라이버에 짧은 회로가있는 경우 신호 출력으로 이어지면 너무 낮아서 브리지 드라이버를 교체하여 문제를 해결할 수 있습니다.

과열 문제: 환기 조건에서 : 냉각이 기계에 도달 할 수 있는지 확인하십시오. 닫힌 캐비닛에 설치하면 환기 구멍이 차단되지 않도록 할 수 있습니다. 공기 순환을 허용하기 위해 장애물을 제거하십시오. 또한 장치 옆에 작은 방열판이나 작은 냉각 팬을 놓아 열을 더 잘 소멸시킵니다. 장치가 뜨거운 환경에 장착 된 경우 냉각 팬을 추가하면 일반 작동 범위의 온도가 낮아질 수 있습니다.

응용 프로그램 범위

발전소: GE IS200ESELH2A는 자극 제어 시스템의 필수 부분, 특히 가스 - 발사 및 증기 전원 터빈과 같은 발전 발전소에서 필수적인 부분입니다. 터빈의 여기에 대한 이러한 규제는 안정적인 발전을 허용합니다. SCR의 게이트를 정확하게 제어함으로써 발전기를 통한 이상적인 전압과 전류를 보장하여 품질이 향상되고 안정적인 발전을 일으킬 수 있습니다.

산업용 모터 제어 시스템: 이것은 산업용 모터 제어 시스템에서 대형 스케일 모터를 제어하는 ​​데 사용할 수 있습니다. 공장 고성능 모터와 같이 모터를 부드럽게 시작하고 안정적인 작동으로 만들기 위해 여기 프로세스를 관리하기 위해 함께 생산에 따라 속도를 조정해야합니다. 이는 산업 생산 및 에너지 절약의 전반적인 효율성을 향상시키는 데 중요한 역할을합니다.

재생 가능한 에너지 시스템: 풍력 발전 단지에서는 재생 에너지 시스템에서 풍력 터빈 발전기의 제어에 적용 할 수 있습니다. GE IS200ESELH2A는 여기 프로세스에 정확하게 참석하여 발전기의 사운드 성능을 보장합니다. 이를 통해 풍속이 변하면 풍력 터빈의 최적의 발전 효율을 유지하기 위해 제 시간에 여기를 증가 시키거나 감소시킬 수 있습니다.
