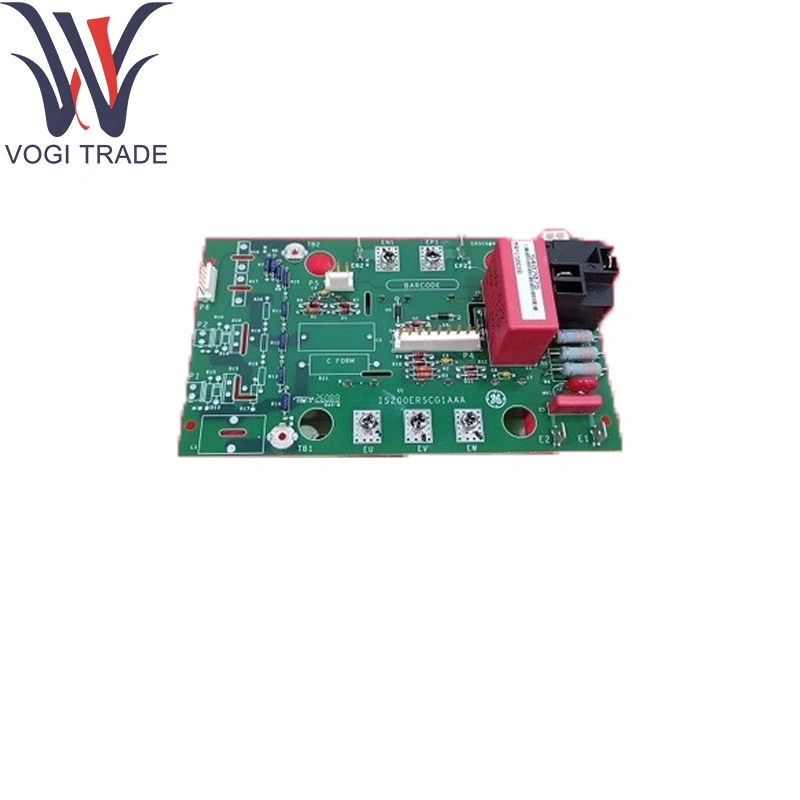

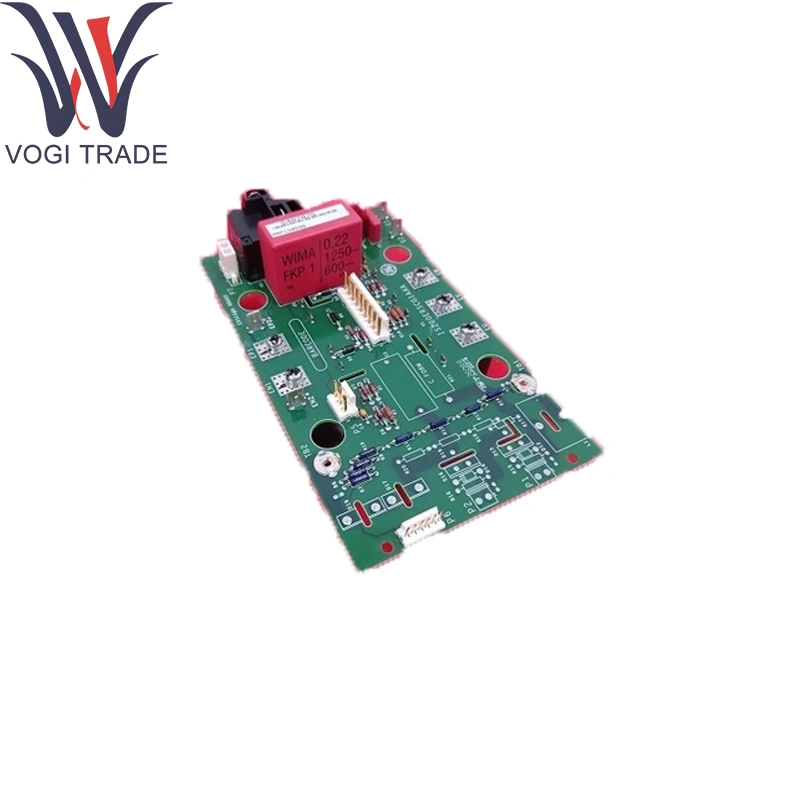

GE는 IS200SCG1AAA입니다

기술 매개 변수

안전 등급 : IEC 61508 당 SIL 3; YSIL 안전 루프 인증. GE IS200ERSCG1AAA는 이더넷 포트를 제공합니다. 2 × 10/100Base-T 중복 RJ-45 (자동 MDIX).

백플레인 인터페이스 : 안전 -I/O 캐리어에 대한 듀얼 50 핀 커넥터.

I/O 용량 : 최대 16 개의 원격 이산 안전 입력 회로. 최대 8 개의 원격 안전 출력 회로 (드라이 컨팩트). 이는 GE IS200ERSCG1AAA가 처리하는 안전한 채널 용량을 정의합니다.

프로토콜 : 이더넷 위의 독점적 인 안전 조용한 Ionet (시간 슬라이스, 주기적 중복성).

격리 : 이더넷 포트와 I/O 회로 사이에 2kV 강화.

메모리 및 CPU : 안전-고체 상태 로깅을위한 64MB Fram. 32 MB 펌웨어/구성 용 플래시.

전원 : 안전 -I/O 백플레인을 통한 24V DC, 1.2 A Max.

환경 : 작동 온도 : –30 ° C ~ +65 ° C. 저장 온도 : –40 ° C ~ +85 ° C. 습도 : 최대 95 % RH, 비 응축.

제품 기능

GE IS200ERSCG1AAA는 안전 터널링을 처리합니다. 원격 안전 I/O 데이터를 엔드 투 엔드 무결성 검사 및 감독 실패 안전 임계 값으로 순환적인 시간 동기화 된 이더넷 프레임으로 캡슐화합니다.

결정 론적 제공 : 내장 감시 및 하트 비트 감독으로 I/O 업데이트 대기 시간 <2ms를 보장합니다.

원격 I/O 확장 : 표준 이더넷 케이블 링을 사용하여 주 캐비닛에서 최대 100m까지 안전 I/O 랙의 필드 장착을 허용하여 정션 박스 배선 복잡성을 줄입니다. 이 원격 기능은 GE IS200ERSCG1AAA 게이트웨이에 의해 활성화됩니다.

핵심 지원 모듈

안전 -I/O 캐리어 : YSIL 루프에 전력 및 백플레인 연결을 제공하는 IS42xysicah1b. 이 캐리어는 GE IS200ERSCG1AAA 모듈과 직접 인터페이스합니다.

핵심 안전 컨트롤러 : IS220YSILS1B 호스팅 중앙 셧다운 로직 및 진단.

터미널 보드 : 원격 랙에서 로컬 이산 입력/출력 터미널 모듈 (IS200STCIH2A, IS400trlys1b).

확장 구성 요소

플러그 가능한 터미널 블록 : 안전한 입력 및 안전한 출력 회로를 위해 키가 나사 클램프 블록.

Din-Rail & Panel Mount 키트 : 원격 랙 설치를위한 어댑터 클립 및 브래킷.

차폐 액세서리 : 장거리 실행에서 신호 무결성을 유지하기위한 케이블 차폐 클램프 및 페라이트 코어.

예비 FRAM 모듈 : 오프라인 안전 이벤트 분석을위한 탈착식 로깅 모듈. FRAM 모듈 교체는 GE200ERSCG1AAA에 대한 지속적인 데이터 캡처를 보장합니다.

소프트웨어 지원

구성 : GE Toolboxst ™ Safety-I/O 마법사를 통해 설정된 안전 루프 매핑, 네트워크 주소 할당 및 하트 비트 매개 변수.

진단 및 모니터링 : HMI 및 OPC-DA 안전 태그를 통해 액세스 할 수있는 채널 당 오류 카운터, 대기 시간 로그 및 링크 건강 지표. 종합 진단은 GE200erscg1aaa의 건강과 성능을 모니터링합니다. 주기적 루프 검증을위한 자동 고장 주입 테스트 루틴.

펌웨어 관리 : CRC 및 디지털 서명 유효성 검사를 통해 Toolboxst ™를 통해 제공되는 Secure-Boot 펌웨어 업데이트.

문서 : GE Mark VIES 이더넷 원격 I/O 안전 게이트웨이 매뉴얼 및 YSIL Safety-I/O 설치 안내서에 자세히 설명되어 있습니다.
