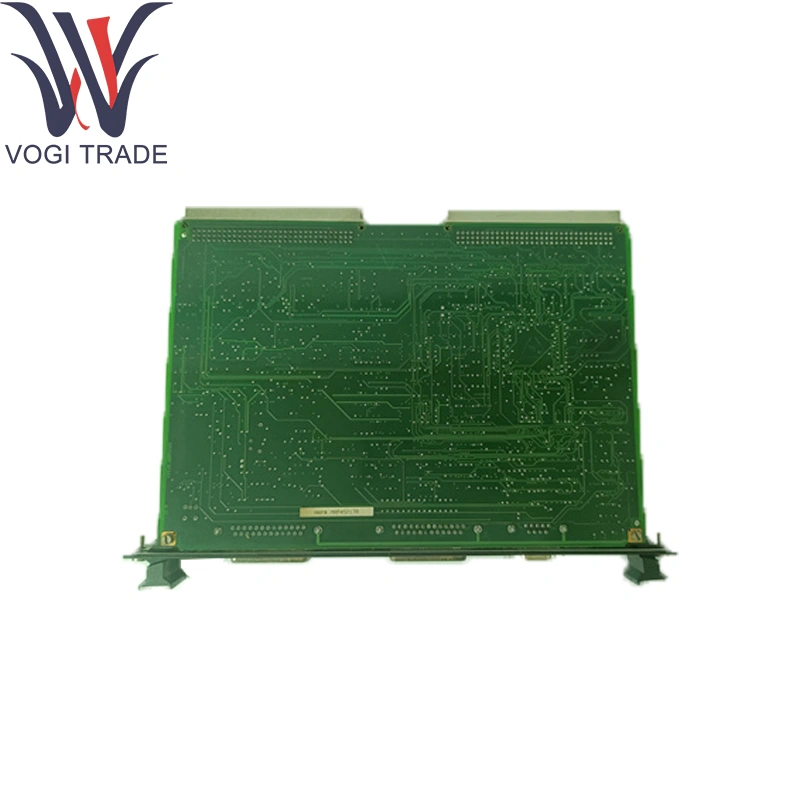

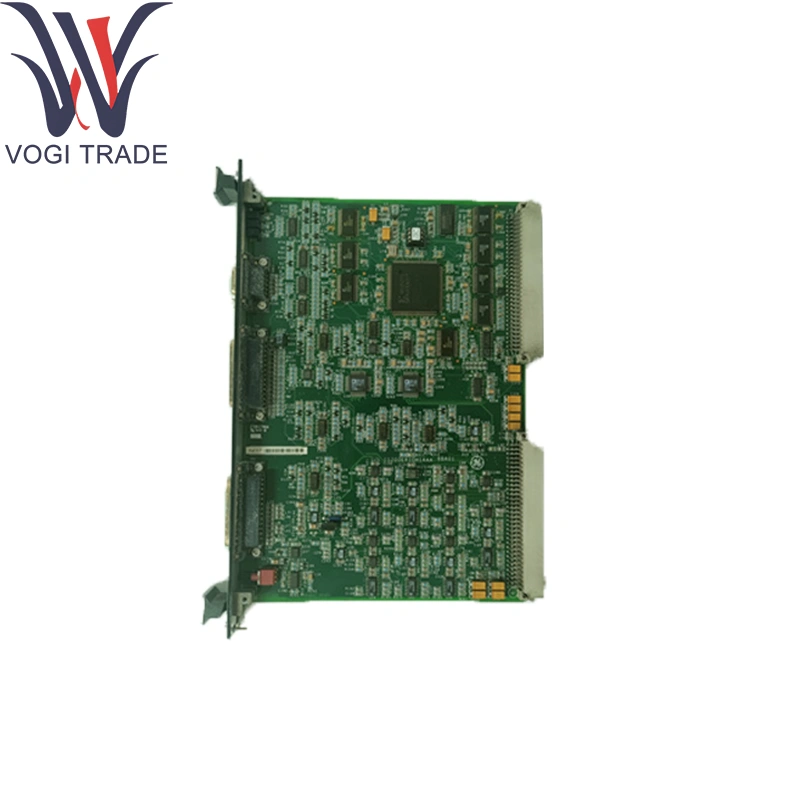

GE IS200OROCH1ABB

기술 매개 변수

연산자 입력 :

GE IS200EROCH1ABB의 최대 16 개 이산 푸시 버튼 또는 선택기 입력 (24V DC 습윤)

입력 분사 : 10ms 하드웨어

격리 : 1kV 채널-지상

연산자 출력 :

최대 16 개의 이산 램프 또는 LED 드라이브 출력 (오픈-컬렉터, 24V DC @ 100 MA)

GE IS200eroch1abb에서 과전류 및 역 극성으로부터 보호

키패드 인터페이스 :

다중화 된 스캔 버스를 통한 4 × 4 매트릭스 키패드 지원

HMI 백파넬 커넥터 : 사용자 정의 LCD 모듈 또는 텍스트 디스플레이 용 표준 16 핀 리본

상태 LED : 로컬 "Power OK", "Comm OK", "결함"표시기 앞 모서리

커넥터 :

듀얼 50 핀 I/O- 팩 백플레인 커넥터

2 개의 26 웨이 플러그 가능한 터미널 블록을 통한 필드 배선

환경 :

작동 온도 : –30 ° C ~ +65 ° C

저장 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95 % RH, GE IS200eroch1ABB의 비 곤충

제품 기능

로컬 제어 스테이션 인터페이스 : 개별 연산자 명령 (시작, 중지, 재설정, 모드 선택)을 Mark VIE CPU로 라우팅하고 시스템 알람 및 모드에 대한 응답으로 로컬 상태 램프 또는 LED를 구동합니다.

키패드/디스플레이 통합 : 스캔 한 매트릭스 버스 및 전원을 저전력 LCD 또는 LED 디스플레이에 주요 매개 변수 (속도, 온도, 트립 상태)에 제공합니다.

비상 종료 지원 : 전용 E-STOP PUSHBUTTONS 및 빠른 수동 개입을위한 "트립"램프와 인터페이스

핵심 지원 모듈

I/O 팩 캐리어 : IS42XPSCAH1B 전원/캐리어 어셈블리 24 V DC 및 Ionet 연결 공급

컨트롤러 모듈 : Mark VIE CPU (예 : IS200TPROH1C) GE200ORECH1ABB에 대한 처리 연산자 입력

성모류 팩 : 고출력 표시기 하중을위한 보완 램프 드라이버 모듈 (예 : IS400trlys1b)

확장 구성 요소

플러그 가능한 터미널 블록 : 입력 대 출력 채널을 위해 26 방향 블록; 통합 케이블 스트레인 릴리프로 제공됩니다

전면 패널 프레임 키트 : 푸시 버튼, 선택기 스위치 및 표시기 램프 장착을위한 베젤 및 개스킷

리본 케이블 어셈블리 : 맞춤형 영숫자 또는 그래픽 LCD 모듈에 연결하기위한 16 핀 하네스

비상 정지 키트 : 통합 배선 하네스가있는 스테인리스 스틸 푸시 버튼 어셈블리 및 버섯 헤드 운영자

소프트웨어 지원

구성 : GE Toolboxst ™ I/O-Pack Wizard를 통해 정의 된 입력 및 출력 매핑, 분사 타이밍 및 램프 플래시 패턴

진단 및 모니터링 :

HMI 및 OPC-DA 태그에서 사용할 수있는 채널 입력 및 출력 건강 플래그

컨트롤러 진단에 로그인 한 램프 드라이브 및 키패드 스캔 무결성 확인 파워 업에 대한 자체 테스트

펌웨어 : 온보드 펌웨어 없음; 모든 논리는 Mark Vie 응용 프로그램 프로그램에 있습니다

문서 : "원격 운영자 제어 인터페이스"섹션의 GE Mark VIE/VIES I/O 설치 안내서에 자세히 설명
