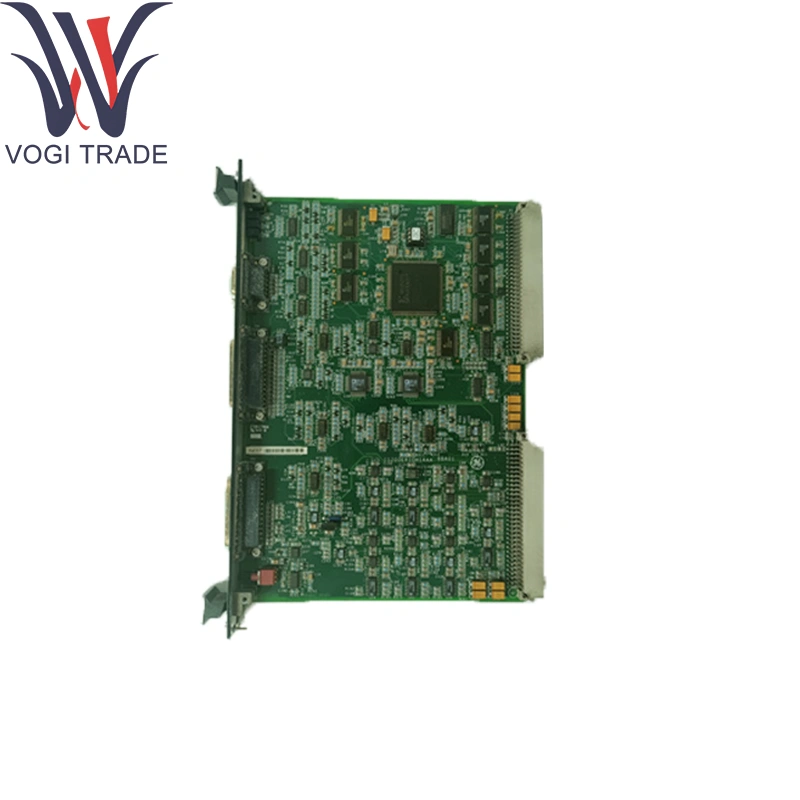

GE IS200ERIOH1AAA

기술 매개 변수

이더넷 포트 :

2 × 10/100Base-TX RJ-45 (중복 쌍)

I/O 백플레인 인터페이스 :

I/O-Pack 캐리어에 대한 듀얼 50 핀 커넥터

프로토콜 지원 :

UDP/TCP 터널링에 대한 GE IONET

IPv4 주소 지정; VLAN 태그 (802.1Q) 지원

성능:

처리량 : 포트 당 최대 100Mbps

I/O 스캔 대기 시간 : ≤ 2ms 일반

메모리 및 처리 :

I/O 캐싱 용 64 MB SDRAM 버퍼

펌웨어/구성 스토리지 용 16 MB 플래시

힘:

24V 백 평면 (18–32 V DC)을 통한 24V DC, 0.5 A MAX

환경 :

작동 온도 : –40 ° C ~ +70 ° C

스토리지 온도 : –55 ° C ~ +100 ° C

습도 : 최대 95 % RH, 비 응축

모든 사양은 GE IS200ERIOH1AAA에 적용됩니다

제품 기능

GE의 Ionet I/O 백플레인과 표준 이더넷 네트워크 사이의 관문 역할을합니다. 원격 I/O 데이터를 이더넷 프레임으로 캡슐화하고 주소 변환 및 패킷 버퍼링을 관리하며 특수 필드 버스 하드웨어가 필요없이 중요한 제어 루프 I/O에 중복성을 제공합니다. GE IS200ERIOH1AAA는 이러한 기능을 제공합니다.

핵심 지원 모듈

I/O 팩 캐리어 : IS42XPSCAH1B 백플레인 전원 및 I/O 버스 연결 공급

컨트롤러 모듈 : Mark VIE CPU (예 : IS200TPROH1C) 원격 I/O 매핑 및 제어 로직 관리

원격 I/O 랙 : 표준 이더넷 케이블 링을 통해 연결된 필드 장착 I/O 팩 (아날로그, 개별, 안전)

GE IS200ERIOH1AAA는 이러한 모듈과 인터페이스합니다.

확장 구성 요소

Din-Rail 어댑터 : 비 VME 기기 랙에서 ERIO 모듈 장착을위한 클립

광섬유-에더넷 키트 : 장거리 업 링크를위한 SFP-to-Fiber 어댑터

중복 스위치 : 이더넷 경로 탄력성을위한 외부 장애인 스위치

터미널 블록 : 로컬 센서 및 액추에이터 배선 용 플러그 가능한 나사 클램프 블록

이러한 확장은 GE200ERIOH1AAA를 지원합니다

소프트웨어 지원

구성 도구 : GE Toolboxst ™가있는 ETERNET I/O MAPPING WIZARD를위한 장치 간 할당

진단 및 모니터링 :

HMI 및 OPC-DA 태그의 포트 링크 상태 및 I/O- 건강 플래그

컨트롤러 진단에서 볼 수있는 이더넷 오류 카운터 및 버퍼 오버 런 경고

펌웨어 관리 : Toolboxst ™ 또는 CRC 유효성 검사 및 롤백 기능을 통한 웹 인터페이스를 통해 업그레이드

문서 : GE Mark VIE/VIES 이더넷 I/O 인터페이스 매뉴얼의 자세한 설정 및 설치 절차

GE IS200ERIOH1AAA는이 지원에 의해 완전히 적용됩니다.
