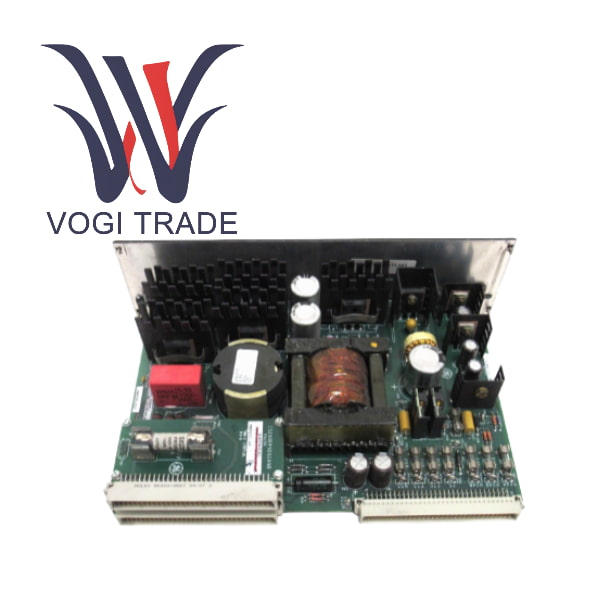

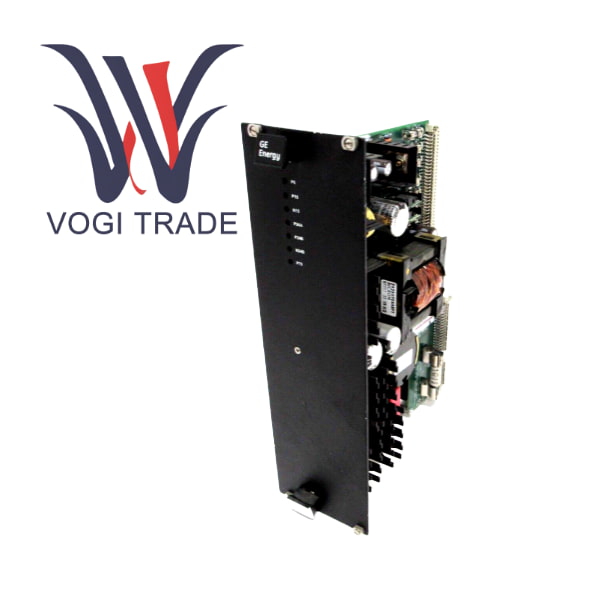

GE IS200EPSMG2AED

GE IS200EPSMG2AED는 General Electric이 고급 Mark VIe 및 Mark VIeS 터빈과 프로세스 제어 시스템을 위해 설계한 전용 네트워크 모니터링 및 진단 모듈입니다. 공식 명칭은 "이더넷 팩 상태 모니터"입니다. 이 모듈은 일반적인 데이터 처리 또는 I/O 모듈이 아닙니다. 오히려 전체 Mark VIe 분산 I/O 아키텍처에서 중요한 네트워크 상태 감시자로 사용됩니다. IS200EPSMG2AED의 핵심 기능은 로컬 I/O 패키지 내의 모든 I/O 프로세서 모듈과 컨트롤러 간의 이더넷 통신 링크 상태를 지속적이고 독립적으로 모니터링하는 것입니다. 각 I/O 모듈의 하트비트 신호 또는 데이터 패킷 활동을 실시간으로 감지함으로써 EPSM은 통신 실패 시 즉시 문제를 식별하고 릴레이 출력 접점을 통해 하드웨어 수준 경보 신호를 발행할 수 있습니다. 이 신호는 주 경보 시스템이나 상위 컨트롤러에 직접 연결될 수 있으므로 상위 수준 소프트웨어가 완전히 작동하지 않는 경우에도 모듈은 I/O 패키지에서 심각한 통신 중단이 발생했음을 운영자에게 즉시 알릴 수 있으므로 시스템의 고가용성과 오류 안전 특성을 보장할 수 있습니다.

제품 업데이트 및 기술 개발

초기에는 DCS/PLC 시스템이 소프트웨어 진단에 크게 의존했습니다. 컨트롤러에 오류가 발생하면 전체 시스템의 "눈"이 눈이 멀게 됩니다.

Mark VIe 시대에는 엔지니어링 철학의 획기적인 도약이자 "백업으로서의 하드웨어"라는 안전 개념을 구현한 EPSM 보드가 도입되었습니다. 이 디자인은 Mark VIe 시스템의 전체 수명주기 동안 매우 성공적이었습니다.

현재와 ​​미래

EPSM의 핵심 기능은 Mark VIeS 시스템에서도 이어지며, 더욱 강화될 수도 있습니다.

향후 버전에서는 하드웨어의 독립성을 유지하면서 기능이 통합될 수 있으며, 간단한 이더넷 인터페이스를 추가하여 더 자세한 진단 정보를 상위 시스템에 보고할 수 있지만 핵심 무전압 경보 기능은 항상 가장 신뢰할 수 있는 백업 수단으로 존재할 것입니다.

순수 하드웨어 모니터로서 EPSM 자체에는 사이버 보안 위험이 거의 없으며 이는 오늘날의 OT 환경에서 큰 이점입니다.

설치 가이드

EPSM 보드가 필요한 주요 로컬 I/O 패키지를 결정합니다. 일반적으로 안전 보호에 사용되는 모든 I/O 패키지와 주요 제어 회로를 설치해야 합니다.

로컬 I/O 패키지의 사용 가능한 I/O 슬롯에 IS200EPSMG2AED를 삽입합니다.

나사로 단단히 고정하십시오.

경보 출력 배선을 EPSM 보드의 공통 단자에 연결하고 공장 주 경보 시스템의 전원 공급 장치를 연결합니다.

알람 입력선을 EPSM 보드의 상시 폐쇄 접점에 연결합니다.

배선은 단단하고 명확하게 표시되어 있어야 합니다.

전원 켜기 및 확인

I/O 패키지의 전원을 켭니다.

EPSM 보드의 녹색 OK LED가 계속 켜져 있고, 빨간색 FAULT LED가 꺼져 있는 것을 관찰하여 정상 상태를 확인합니다. 이때 NC 접점을 멀티미터로 측정하면 열려 있어야 합니다.

오류 시뮬레이션 테스트 안전이 허용되는 조건에서는 I/O 패키지에서 모든 I/O 모듈을 제거할 수 있습니다.

예상 결과 EPSM 보드의 빨간색 FAULT LED가 즉시 켜지고 NC 접점이 닫혀서 기본 알람 패널에 해당 알람이 트리거되어야 합니다.

복구 테스트 제거된 모듈을 시스템에 다시 삽입하면 시스템이 정상으로 돌아옵니다. 알람이 재설정되어야 합니다.

관련 상품 추천

보완적인 하드웨어

Mark VIe 로컬 I/O 팩 EPSM 보드는 이 유형의 섀시에 설치되어야 합니다.

IS200JPDHG1 주 전원 분배 모듈은 I/O 패키지에 전원을 공급합니다.

모니터링되는 개체

IS200VAICH1A 아날로그 입력 모듈

IS200VVIBH1A 진동 입력 모듈

IS200PRTDH1A RTD 입력 모듈

경보 수신 장비

공장 주요 경보 패널

상위 DCS/PLC 컨트롤러의 디지털 입력 카드
