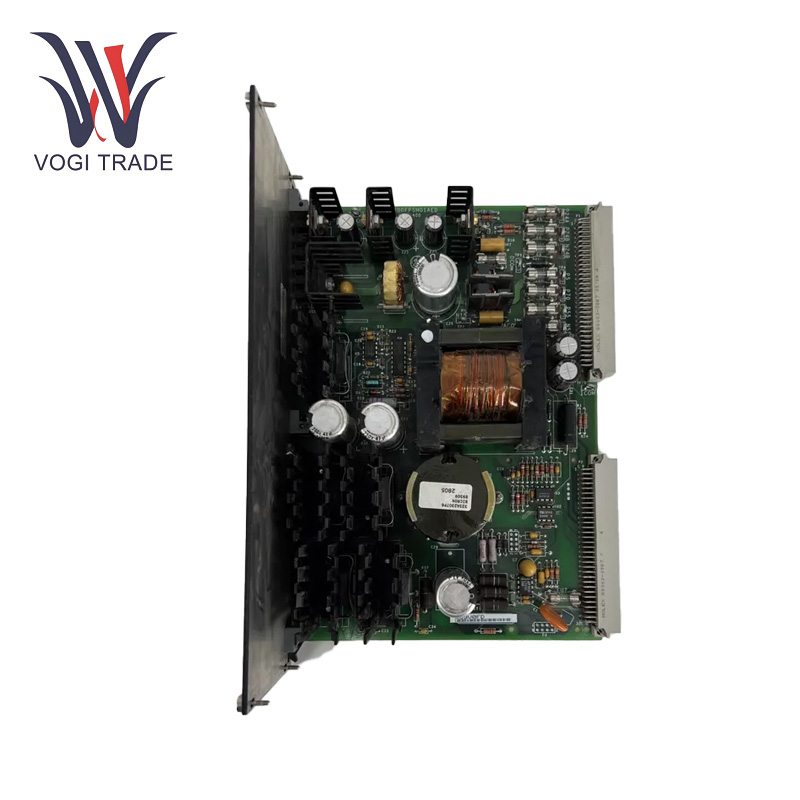

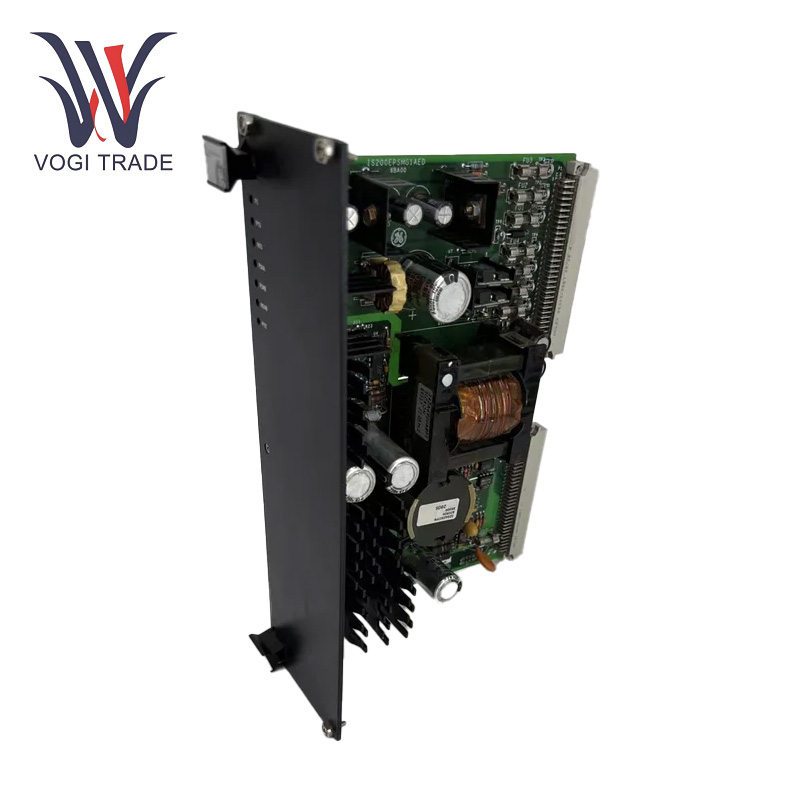

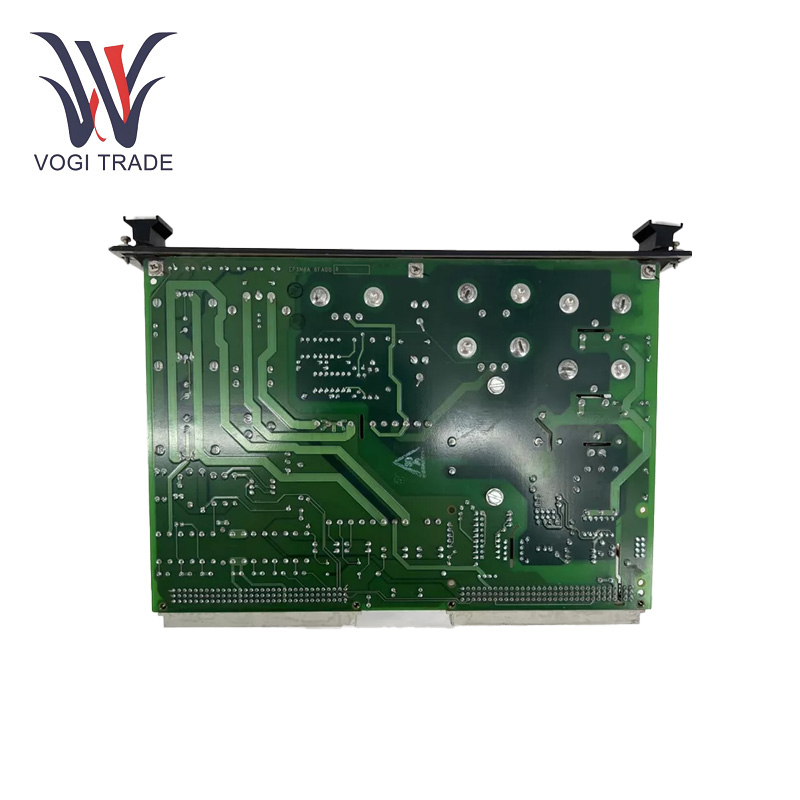

GE IS200EPSMG1AED

작동 매개변수

입력 전압:125VDC.

전원 공급 장치:65W@5VDC, 15VDC, 24VDCm.

출력 전류:5A.

전력 용량:200W.

능률:90%.

작동 온도:-20℃~60℃.

성뇌우 온도 범위:— 40°C ~ + 85°C

습도 저항:5% – 95% RH.

제품특징

폭넓은 제어 호환성:GE IS200EPSMG1AED 다양한 제어 시스템 및 소프트웨어와 호환됩니다. 이는 사용자가 Orange Pi 모듈을 다양한 기존 설정에 쉽게 통합하고 주요 호환성 문제에 대한 걱정 없이 기존 설정을 쉽게 확장할 수 있음을 의미합니다.

높은 효율성과 에너지 - 절약:기술, 고효율, 낮은 에너지 소비. 이를 통해 에너지 절약과 환경 친화성이 점점 더 중요해지고 있는 세상에서 요구되는 전력 변환 작업을 더 적은 에너지 사용으로 수행할 수 있습니다.

외부 전원 공급 장치:외부 모듈에 전원을 공급할 수 있습니다. 24VDC로 크로우바 모듈, EDCF, EGDM, EDEX de-excitation 모듈과 같은 모듈에 전원을 공급합니다. 또한 ECTB 및 EXTB 모듈에 70VDC를 제공합니다.

설치

백플레인 설치:처음에는 GE IS200EPSMG1AED 모듈을 각 EPBP와 유사한 백플레인 슬롯에 배치합니다. 그런 다음 모듈을 조심스럽게 삽입하여 연결이 제대로 되었는지 확인하십시오. 건전한 전기적, 기계적 접촉을 위해서는 잘 맞는 것이 필요합니다. 모듈의 커넥터를 백플레인의 인터페이스와 정확하게 맞춥니다. 신호나 전력 흐름을 방해할 수 있는 느슨해짐을 방지하려면 이러한 연결을 단단히 고정해야 합니다.

문제 해결

출력 전압 없음:먼저 해당 보드에서 보내는 입력 전압이 정상인지 확인하세요. 1단계 - 입력 단자의 전압계를 확인합니다. 모듈의 내부회로를 확인하세요. 입력 전압이 125VDC인 경우. - 변압기, 퓨즈 등 특정 부품을 검사하고 손상 여부를 확인해야 합니다.

출력 전압이 비정상입니다:출력 전압이 비정상일 경우 먼저 출력 단자에 연결된 부하를 확인하십시오. 단락 또는 부하 과부하가 발생할 수 있습니다. 그런 다음 모듈의 전압 조정 섹션을 확인하십시오. 여기서 이 회로의 트랜지스터와 ICE 부분은 고장입니다.

해상도 LED 비정상:전면 패널의 LED 표시등이 비정상적인 상태를 표시하는 경우 모듈 설명서를 참조하여 비정상적인 표시가 무엇인지 확인하십시오. 또 다른 원인은 회로 결함이거나 잘못된 구성으로 인한 하나 이상의 구성 요소 오류일 수 있습니다.

적용 범위

풍력 발전소:GE IS200EPSMG1AED는 풍력 발전 시스템에서 풍력 터빈 발전기의 여자 시스템에 전력을 전달하는 데 사용됩니다. 풍력 에너지의 예측 불가능성으로 인해 GE IS200EPSMG1AED 는 안정적인 전력을 제공하여 풍력 발전 네트워크의 안정적인 운영을 보장하고 풍력으로 생산된 전기를 전체 전력망에 통합하는 데 도움을 줍니다.

야금 및 화학 산업:모듈을 사용하여 산업용 변전소 발전기의 여자 시스템에 전기를 공급합니다. 이를 통해 지속적인 전력 공급이 필수인 산업 프로세스의 중단 없는 기능에 필수적인 산업용 전력망의 안정화를 보장합니다.

모듈 응용 프로그램:GE IS200EPSMG1AED 는 전력망 시스템에 통합될 수 있습니다. 여기서는 대부분의 그리드 관련 장치에 일정한 전력을 유지하여 전력망의 전반적인 안정성과 신뢰성을 향상시키는 역할을 합니다. 이는 다양한 지역 및 사용자 부문에 걸쳐 전기 공급 무결성을 보존하기 위해 특히 그렇습니다.
