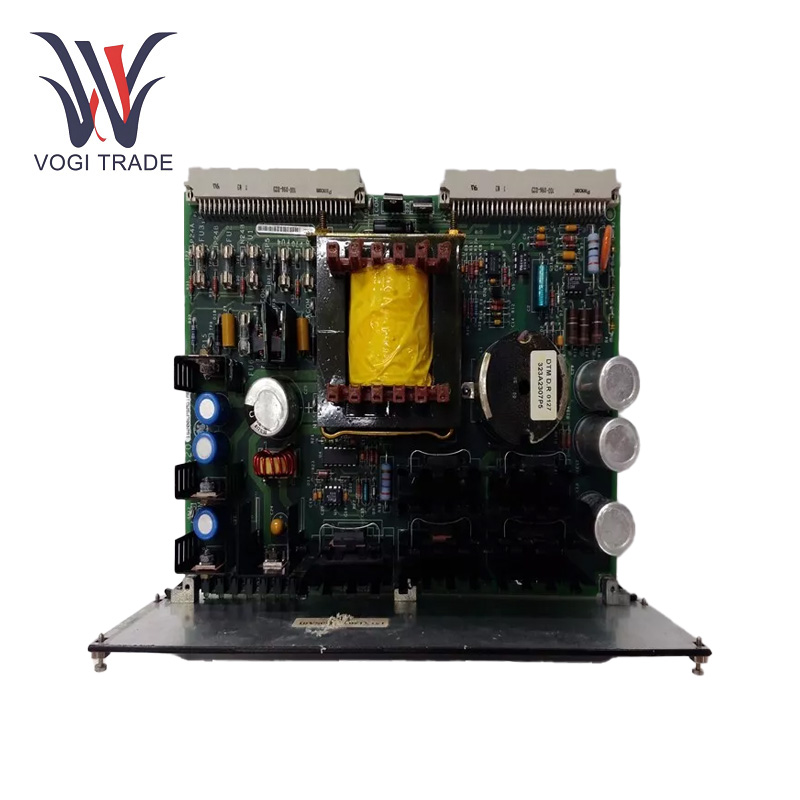

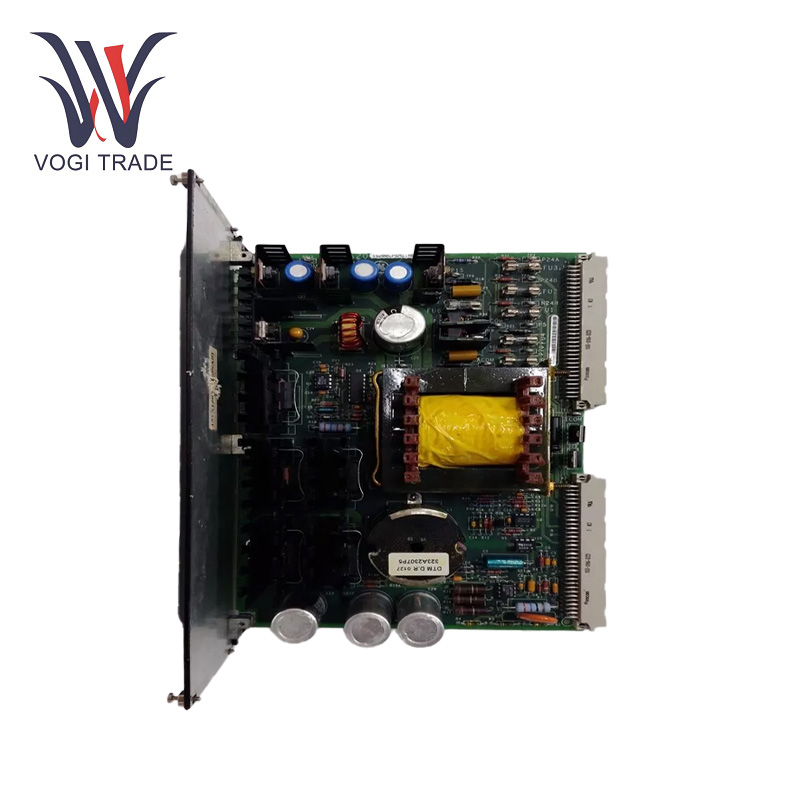

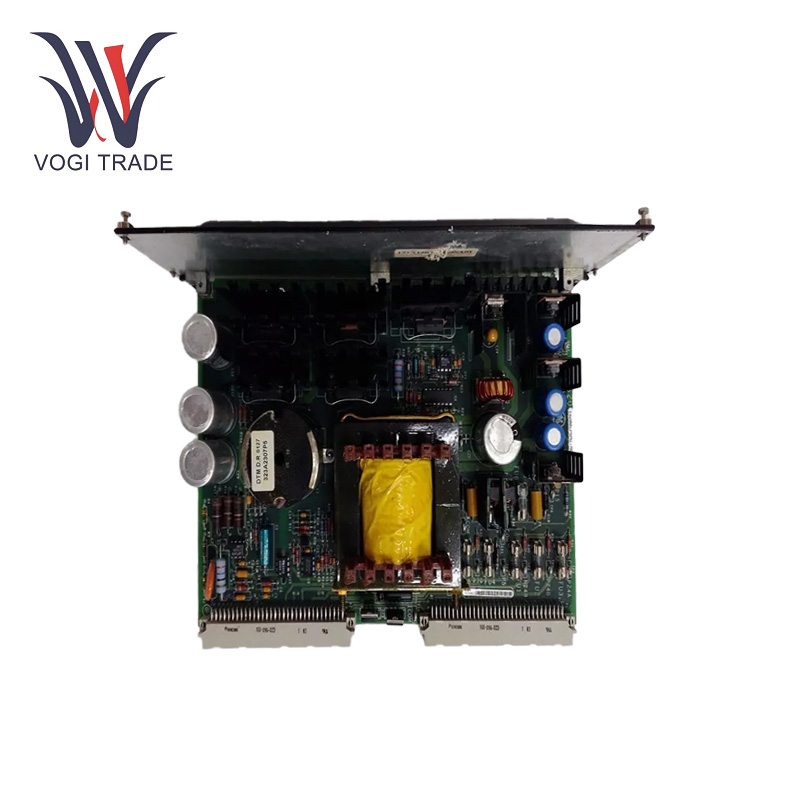

GE IS200EPSMG1A

작동 매개변수

입력 전압:125VDC.

출력티 전압:5VDC, 15VDC, 24VDC 및 70VDC.

구성 요소 유형:변압기, 인덕터, 커패시터, 트랜지스터, 저항, 집적 회로, 퓨즈,

LED 수량:7.

퓨즈 수량:9.

커넥터 수량: 2.

부타이 커패시터 유형:축형 및 고전압 전해 커패시터.

저항기 유형:금속 필름 저항기; 탄소} 복합 저항기.

추가 라디에이터 수량:4.

인덕터 코일:L2는 소형 인덕터 코일입니다.

제품특징

안정적인 전원 공급 장치 제공:여자 장치에 안정적이고 정확한 전원 공급을 제공하여 발전기의 안정적인 작동과 여자 시스템의 신뢰성을 보장합니다.

통합 보호:과전압, 과전류 및 기타 보호 기능을 갖추고 있어 전원 회로 및 관련 장비를 보호하여 높은 보안성과 신뢰성을 제공합니다.

전면 패널 표시:전면 패널의 7 LED 조명은 모듈의 작동 상태를 시각적으로 표시할 수 있습니다.

다양한 요소:GE IS200EPSMG1A에는 변압기, 바이오닉 인덕터, 몇 개의 인덕터 코일, 방열판이 있는 트랜지스터, 축방향 및 고전압 전해 커패시터, 디스크 커패시터, 금속 필름 저항기, 탄소 복합 저항기, 집적 회로, 퓨즈 및 TP 테스트 포인트가 포함되어 있습니다.

설치

EPBP 백플레인에 GE IS200EPSMG1A를 설치하려면 모듈을 적절한 슬롯에 맞추고 두 개가 단단히 연결될 때까지 밀어 넣습니다. 모듈의 커넥터를 해당 백플레인의 해당 인터페이스에 올바르게 연결했는지 확인하십시오. 양호한 신호 및 전력 전송을 보장하려면 연결을 조이십시오.

문제 해결

과열:GE IS200EPSMG1A가 과열되면 방열 환경이 양호한지 확인하세요. 공기 흐름을 보장하기 위해 모듈과 적절한 거리를 유지하십시오. 냉각 팬이 작동하는지 확인하세요. 또한 과도한 열을 발생시킬 수 있는 회로의 단락이나 과전류를 실험하거나 식별하십시오.

비정상적인 출력 전압:이 초기 단계에서는 출력 단자에 먼저 연결된 부하를 확인하여 단락 또는 과부하가 있는지 확인해야 하며, 연결된 부하에 이상이 없으면 출력 전압이 일치하지 않는지 확인할 수 있습니다. 값을 설정합니다. 그런 다음 모듈의 전압 조정 회로(예: 트랜지스터, 집적 회로)를 측정합니다.

적용 범위

수력 발전소:GE IS200EPSMG1A는 수력 발전소에도 적합하므로 수력 발전기의 여자 시스템이 실시간 전력 지원을 얻고 발전 장비가 정상적으로 작동하도록 보장할 수 있습니다.

산업적 장점:이는 야금 공정, 화학 공정을 중심으로 일부 대규모 산업 전력 시스템에 사용될 수 있을 뿐만 아니라 산업용 전력망의 안정적인 작동을 보장하기 위해 산업용 변전소 발전기의 여자 시스템에 전력을 공급할 수도 있습니다.
