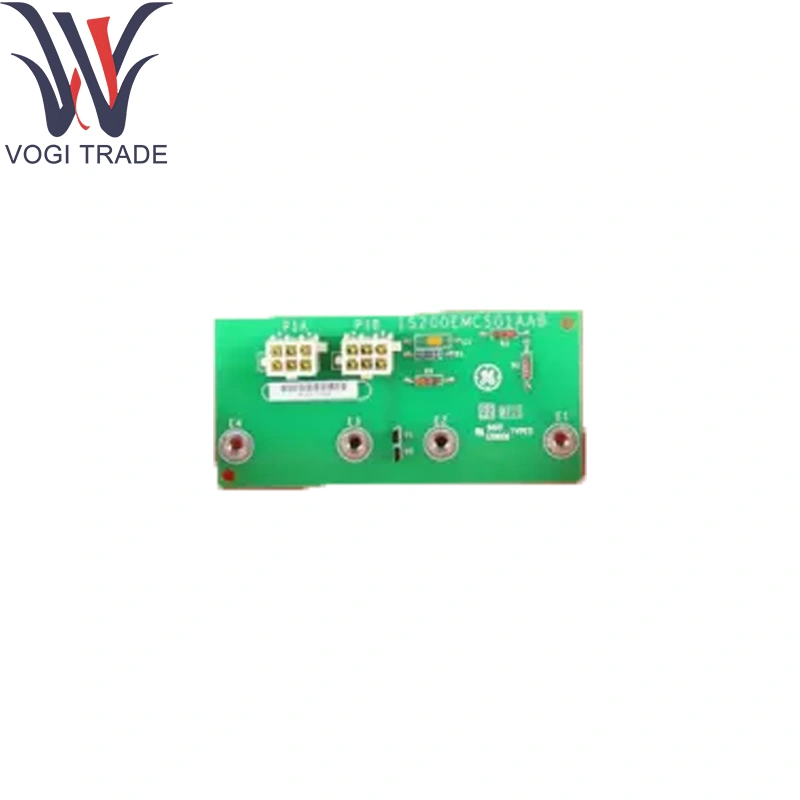

GE IS200EMCSG1AAB

기술AL 매개 변수

선택기 스위치 : 3- 위치 ( "자동-수사-오프 세트") 로터리 인코더, 혐의

아날로그 출력 :

0–10 v 수동 필드 전압 제어를위한 DC 아날로그 드라이브

온보드 점퍼를 통한 4–20 MA 루프 출력 옵션

디지털 입력/출력 :

외부 인터록에 대한 두 개의 개별 입력 (활성화, 억제)

모드 스테이터 표시를위한 두 가지 이산 출력 (자동, 매뉴얼)

해상도 및 정확도 :

전압 : 12 비트 DAC, ± 0.2 % 풀 스케일

전류 : 16 비트 루프 컨버터, ± 0.1 % 풀 스케일

커넥터 :

전면 패널 : 장착 베젤이있는 밀봉 된 로터리 스위치 어셈블리

백플레인 : I/O-Pack 캐리어에 대한 듀얼 50 핀 에지 커넥터

환경 :

작동 온도 : –20 ° C ~ +60 ° C

저장 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95 % RH, 비 응축

이 매개 변수는 GE IS200EMCSG1AAB에 적용됩니다.

제품 기능

모드 선택 : 자동 주지사 출력과 수동 연산자 입력 간의 여기 제어를 전환합니다.

수동 조정 : 트리밍을위한 미세 조정 "오프셋"위치와 함께 회전식 손잡이를 통한 부드럽고 비례적인 필드 전압 제어를 제공합니다.

상태 피드백 : 이산 신호를 전류 선택을 나타내는 컨트롤러로 구동하고 "Auto-OK"/"Manual-OK"건강 비트를 나타냅니다.

원활한 전송 : 모드를 전환 할 때 과도를 피하기 위해시기 전직 논리를 구현합니다.

GE IS200EMCSG1AAB는 이러한 기능을 수행합니다.

핵심 지원 모듈

Exciter Controller : EX2100E 또는 Mark VIE CPU 처리 주지사 및 현장 전압 명령.

아날로그 드라이브 팩 : 고정식 DAC 출력에 대한 IS200DAMCG1A 루프 전원 전류가 필요한 경우.

디지털 I/O 팩 : 외부 인터록 신호 캡처를위한 IS200TICIH2A; 운전 상태 램프를위한 IS400trlys1b.

GE IS200EMCSG1AAB는 이러한 모듈과 통합됩니다.

확장 구성 요소

전면 패널 베젤 키트 : 선택기 범례 오버레이가있는 비가 내리는 개스킷 패널.

손잡이 어셈블리 : 구멍과 촉각 피드백이있는 예비 로터리 인코더 모듈.

터미널 블록 : 기능별로 키워진 I/O 배선 용 플러그 가능한 나사 클램프 블록.

Din-Rail 어댑터 : 비 VME 인클로저 장착을위한 선택 가이드 클립.

모든 확장은 GE200EMCSG1AAB를 지원합니다.

소프트웨어 지원

구성 : GE Toolboxst ™ 템플릿을 통해 정의 된 모드 매핑 및 아날로그 범위 설정.

진단 :

HMI 및 OPC-DA 태그 에보 고 된 "Switch-OK"건강 및 "포지션-일치"알람.

컨트롤러 진단에 로그인 한 실패 플래그를 사용한 전원 -EATORITY SELF-UP.

펌웨어 : 수동 하드웨어; 온보드 펌웨어가 없습니다. 주지사 응용 프로그램에서 관리되는 모드 로직 및 경보.

문서 : "수동 제어 선택기 모듈"의 EX2100E 매뉴얼 및 Mark VIE I/O 설치 안내서에 자세히 설명되어 있습니다.

이 소프트웨어는 GE200EMCSG1AAB를 지원합니다.
