GE IS200EISBH1AAA

작동 매개 변수

입력 전압: 24V DC.

작동 온도: -40 ° C ~ +85 ° C.

커뮤니케이션 프로토코l: 고속 통신 프로토콜을 지원합니다.

S이그Al 처리: 높은 정밀도로 아날로그 및 디지털 신호를 처리 할 수있어 정확한 제어 및 모니터링을 보장합니다.

중복성: 시스템 신뢰성을 향상시키고 가동 중지 시간을 최소화하기 위해 중복 통신 경로 및 실패 안전 메커니즘을 특징으로합니다.

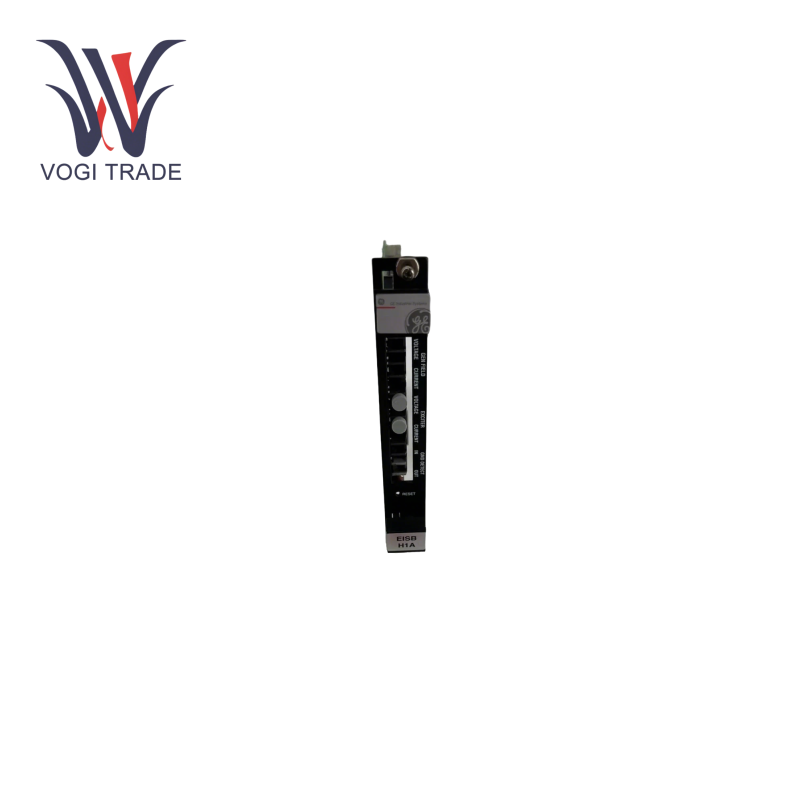

입력 채널: 보드에는 전면 패널에 6 개의 광섬유 커넥터가 있으며 다양한 입력 및 출력 신호로 지정되었습니다.

제품 기능

통신 인터페이스: EISB는 M1, M2 및 C 컨트롤러 간의 특수 통신 인터페이스 역할을하며 GE의 독점 ISBUS 프로토콜을 사용하여 데이터를 효율적으로 전송합니다.

신호 처리: GE IS200EISBH1AAA 컨트롤러는 백플레인 커넥터를 통해 모든 광섬유 피드백 신호를 수신하고 전송합니다.

RS-232C 커뮤니케이션: GE IS200EISBH1AAA는 또한 RS-232C 백플레인 커넥터를 통해 도구 및 키패드와 같은 DSPX와 외부 장치 간의 통신 포트를 처리합니다.

신호 컨디셔닝: GE IS200EISBH1AAA는 데이터의 정확한 해석을 보장하기 위해 센서 및 기타 장치에서 입력 신호를 처리 할 책임이 있습니다.

입력/출력 프로세스를 관리합니다: 센서 및 액추에이터에서 데이터 처리.

데이터 통신: 터빈 제어 시스템과 기타 모듈 또는 외부 시스템 간의 실시간 데이터 교환을 지원합니다.

결함 감지: 시스템 성능을 모니터링하고 이상을 식별하여 경보를 높이거나 시스템을 차단하여 드롭핑 손상을 차단합니다.

진단: 오류 코드 및 시스템 상태 보고서와 같은 유지 보수 및 문제 해결에 도움이되는 진단 세부 사항을 공급합니다.

설치

준비: 제어 시스템에 전원이 공급되고 전기 충격의 위험을 최소화하기 위해 모든 안전 예방 조치가 마련되어 있는지 확인하십시오.

설치: EISB를 제어 랙 슬롯으로 밀어 넣는 곳에서 일반적으로 DSPX 모듈 아래에 장착됩니다. 보드를 잘 고정 시키면 작동 중에 이동하거나 진동하지 않습니다.

사이: 적절한 광섬유 케이블을 전면 패널의 6 개의 커넥터에 연결하십시오.

확인: 설치 후 시스템을 시작하여 EISB가 M1, M2 및 C 컨트롤러와 올바르게 통신하도록합니다. 결함 표시기 또는 통신 오류를 확인하십시오.

응용 프로그램 범위

Power식물: GE IS200EISBH1AAA는 발전의 안정성과 효율성을 유지하기 위해 발전기의 여기 시스템을 제어하고 있습니다.

산업 자동화: GE IS200EISBH1AAA는 신뢰할 수있는 여기 제어가 필요한 대부분의 복잡한 산업 공정에 대한 올바른 정밀 제어를 선택할 수 있습니다.

문제 해결

전송 문제: 광섬유 연결을 검사하십시오. 컨트롤러간에 데이터 전송에 문제가있는 경우 손상되거나 분리되지 않은지 확인하십시오. 커넥터가 더러워지지 않고 오염 물질이 없도록하십시오.

신호 손실: EDCF 보드 및 접지 감지 모듈에 대한 모든 입력 신호가 예상 한도 내에 있는지 확인하십시오. 인터페이스 모듈에 무결성 문제가 없는지 확인하십시오.

EISB LED 표시기 : EISB LED를 사용하여 운영 상태를 진단합니다.
