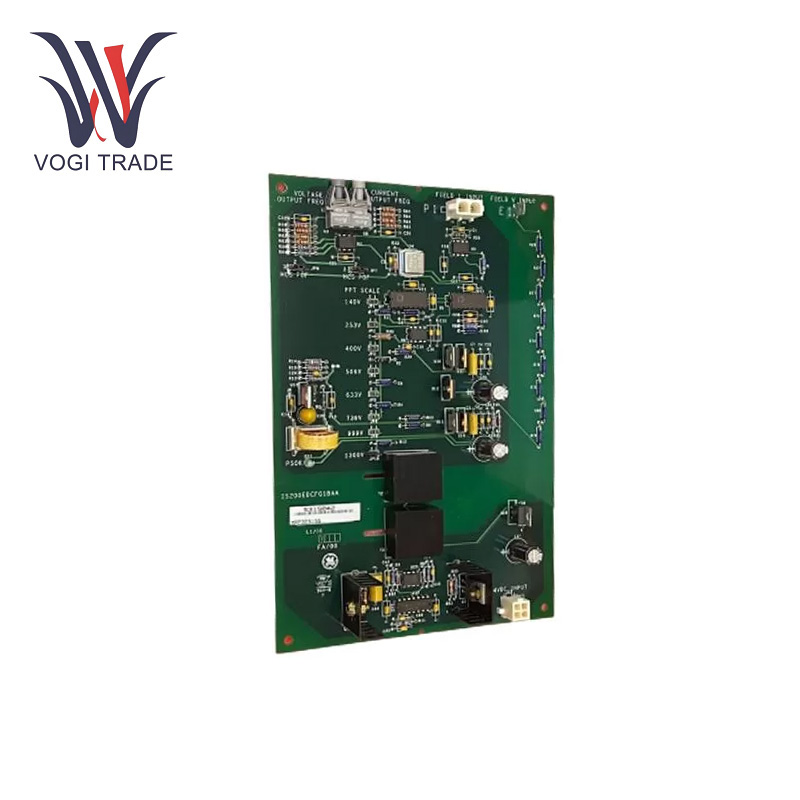

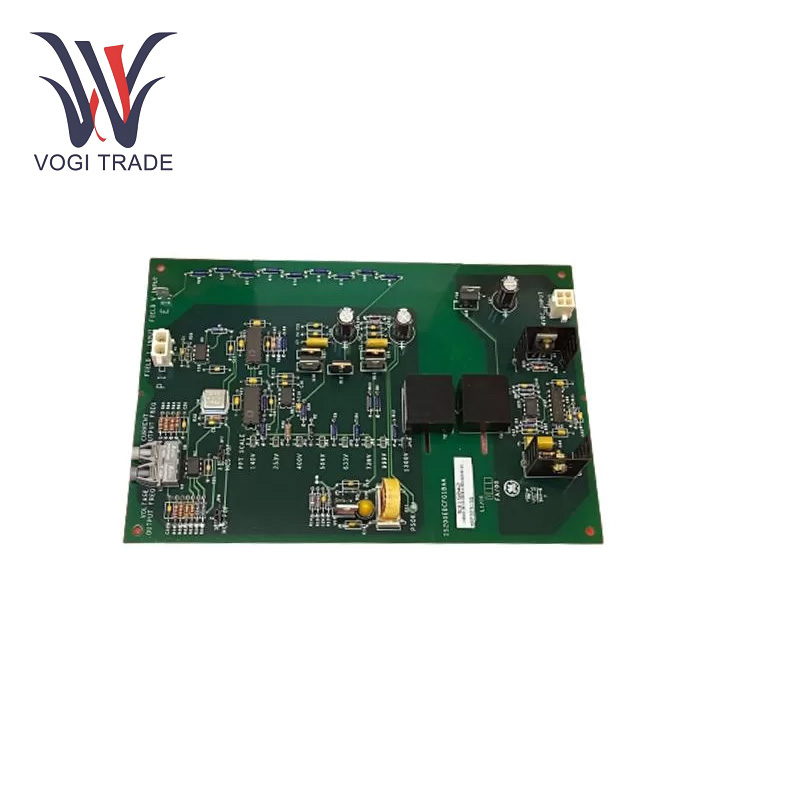

GE IS200EDCFG1BAA

작동 매개 변수

전원 공급 장치 :24 VDC 또는 125 VDC로 구동됩니다.

온도 범위 :-40 ° C ~ +70 ° C 환경에서 작동에 적합합니다.

입력/출력 :이진 디지털 입력 및 릴레이 또는 솔리드 스테이트 출력을 처리합니다.

보호:과전류, 과전압, 단락 및 역 극성 보호를 포함합니다.

의사소통:산업 제어 네트워크에 통합하기 위해 Modbus RTU/ASCII를 지원합니다.

응용 프로그램ations :주로 터빈 제어, 발전 및 산업 자동화 모니터링, 제어 및 안전 기능에 사용됩니다.

전압 공차 :일반적으로 공칭 전원 공급 장치의 ± 10%의 전압 범위 내에서 작동합니다.

전력 소비 :약 8 와트.

출력 전압 :연결된 시스템에 따라 일반적으로 24 VDC.

릴레이 연락처 :각 접점은 최대 1A를 처리 할 수 ​​있습니다 (연결된 장치의로드 요구 사항에 따라 다름).

신호 유형 :이 모듈은 디지털 신호를 처리하므로 간단한 온/오프 컨트롤 및 상태 모니터링과 관련된 응용 프로그램에 이상적입니다.

제품 기능

데이터 처리 및 제어 :제어 신호 처리 및 전송을위한 허브. GE IS200EDCFG1BAA는 다른 센서에서 입력을 취하고 프로그래밍 된 알고리즘을 사용하여 처리 한 다음 제어 신호를 액추에이터로 보낼 수 있습니다. 전체 시스템 성능을 유지하려면 실시간 구조가 필수적입니다.

통신 인터페이스 :이더넷, RS-232 또는 RS-485와 같은 추가 네트워크 구성 요소와의 통신을 허용하는 통신 포트 (예 : I2C, UART, USB)를 통해 고급 제어 아키텍처로 간단하게 통합 할 수 있습니다. 그러나 이것은 가능하기 때문에 이러한 하위 시스템에 상호 운용성이있는 경우 이러한 하위 시스템을 가로 질러 정보가 흘러 나와야합니다.

진단 및 결함 detection :상호 연결된 진단 기능, 첨부 된 입력 또는 출력 장치의 결함을 확인합니다. 이 진단 피드백의 결과는 제어 시스템에 공급되어 결함을 적시에 탐지하고 치료하는 데 도움이됩니다.

중앙 제어 커뮤니케이션 :GE IS200EDCFG1BAA는 MODBUS RTU/ASCII 통신 프로토콜과 호환되므로 더 큰 제어 시스템에 통합하고 여러 모듈 및 장치의 중앙 모니터링 및 제어를 제공 할 수 있습니다.

상태 모니터링:연결된 필드 장치의 실시간 상태 모니터링은 시스템을 안전한 매개 변수 내에서 유지하고 적시에 이상을 감지합니다.

설치

보드 배치 :구성 요소의 표준 구성은 표준 카드와 동일한 방식으로 제어 캐비닛에 마운트하는 것입니다. 제자리를 클릭하고 모든 포트가 필요한대로 정렬 될 때까지 조심스럽게 미끄러 져야합니다. 예를 들어, 약간의 오정렬조차도 전기 접촉이 없을 수있는 VME 호환 슬롯에 슬롯 될 수 있습니다.

커넥터 유형 :고밀도 핀 커넥터와 같은 여러 커넥터가 있습니다. 기술자는 케이블을 연결할 때 올바른 도구를 사용하여 핀을 손상시키지 않도록주의해야합니다. 각 커넥터는 뚜렷한 목적을 제공하며 잘못된 연결로 인해 고장이 발생할 수 있습니다. 예를 들어, 하나는 데이터와 전원 공급 장치 용입니다.

하드웨어 장착 :나사 또는 클립을 사용하여 장착을 고정하십시오. 장착 지점은 응력을 보장하고 진동으로 인한 손상을 방지하기 위해 고르게 분포됩니다. 설치 및 조기 테스트 : 메인 보드 설치 후 육안 검사를 수행하면 보드 프레임이 섀시와 플러시되고 모든 패스너가 적절하게 조여 지는지 확인하는 데 도움이 될 수 있습니다.

응용 프로그램 범위

전기 생성 :GE IS200EDCFG1BAA는 가스 터빈 및 증기 터빈 발전 플랜트에 널리 적용됩니다. 이러한 환경의 맥락에서, 이것은 터빈의 속도를 제어하고, 필수 매개 변수를 관리하며, 에너지 생산을 최적화하는 데 도움이됩니다. 다른 제어 보드와 통신하여 정상적인 조건에서 터빈을 시작, 중지 및 작동합니다.

산업 자동화 :공장 제조, 로봇 암, 컨베이어 벨트 및 기타 자동 기계를 제어합니다. GE IS200EDCFG1BAA는 이러한 장치의 이동 및 작동을 잘 제어하여 최종 제품의 전반적인 생산성과 품질에 연료를 공급합니다.

석유 및 가스 산업 :GE IS200EDCFG1BAA는 드릴링 리그 및 파이프 라인 시스템의 압력, 유량 및 기타 매개 변수를 모니터링하는 데 도움이됩니다. 그것은 가혹한 환경에서도 강력한 성능을 가지고 있으며 석유 및 가스 산업의 까다로운 조건에 이상적입니다.

문제 해결

부팅하지 않음 :전원 (24 VDC 또는 125 VDC)을 확인하고 범위 내에 있는지 확인하십시오. 작동하지 않거나 연결이 끊어진 전원 리드를 확인하십시오. 내부 퓨즈를 확인하십시오.

결함이있는 입력 또는 출력 :입력 및 출력 단자에 연결된 센서, 스위치 및 릴레이가 제대로 작동하는지 확인하십시오. 연속성 모드에서 멀티 미터를 사용하여 I/O 장치를 테스트하십시오.

배선 검사 :느슨하거나 손상된 연결을 찾으십시오.

과열:모듈이 잘 통풍이 잘되는 공간과 모듈의 온도에 모듈이 모듈 온도 범위를 초과하지 않는 환경의 온도에 설치되어 있는지 확인하십시오. -40 ~+70 ℃ 제어판에 환기가 우수한 지 확인하십시오.

진단 :결함 코드 또는 오류 메시지를 표시하는 진단 LED를 확인하여 모듈 또는 첨부 된 장치의 특정 문제로 이어질 수 있습니다.
