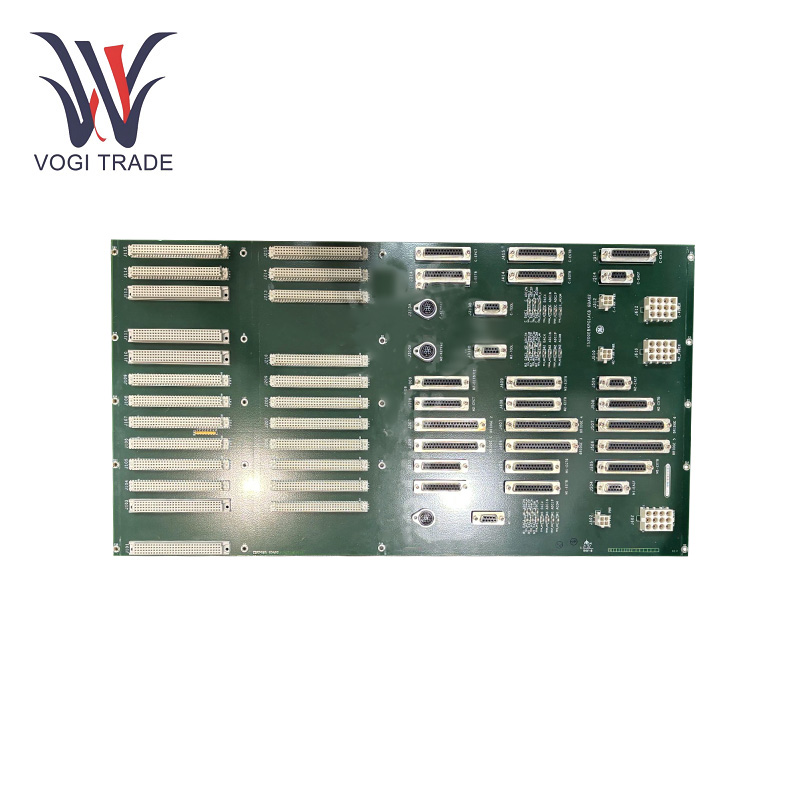

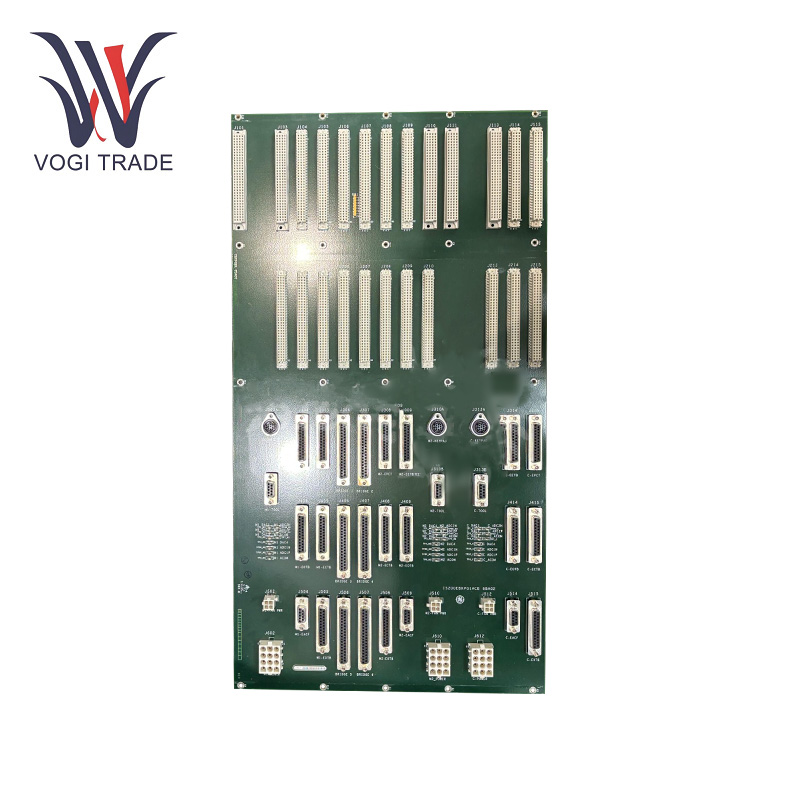

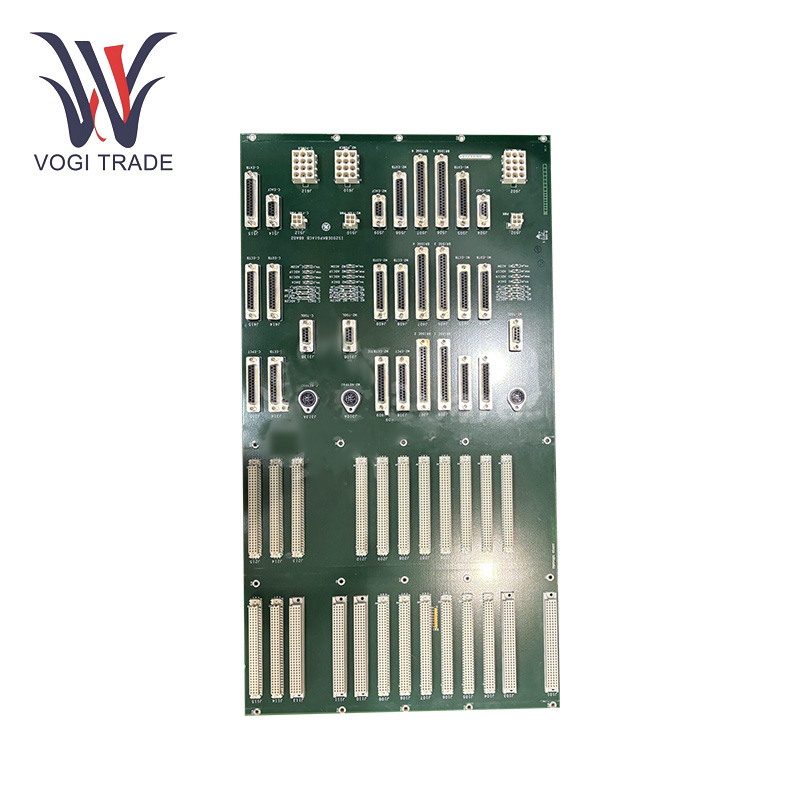

GE IS200EBKPG1CAA

작동 매개 변수

전원 공급 장치: 24 VDC 또는 125 VDC.

운영 조건: -40 ° C ~ +70 ° C.

보호:단락, 과부하, 과전압, 역 극성.

의사소통:Modbus RTU/ASCII 및 기타 GE 독점 프로토콜을 지원하여 제어 시스템에 통합 할 수 있습니다.

디지털 출력:이 유형의 모듈에는 릴레이, 솔레노이드 또는 액추에이터와 같은 외부 장치를 구동하는 데 사용되는 디지털 출력 신호가 있습니다.

일반적인 전압 범위: 10 VDC에서 30 VDC에서 입력

일반적인 출력 전압: 24 VDC.

제품 기능

백플레인 및 커넥터 기능 :백플레인은 제어 보드를위한 물리적 및 전기 경로를 제공하여 I/O 터미널 보드 케이블이 커넥터를 통해 I/O 장치에 연결할 수 있도록하여 다양한 제어 보드와 I/O 장치 간의 통신 기반을 형성합니다.

테스트 포인트 제공 :기술자가 시스템 성능을 모니터링하고 분석 할 수 있도록 유용한 진단 도구가 될 수있는 3 개의 테스트 포인트 (M1, M2 및 C) 세트가 포함되어 있습니다.

Exciter 게이트 펄스 앰프 인터페이스 :이 인터페이스는 ESEL 보드에서 제어하기 위해 최대 6 개의 EGPA 보드의 인터페이스 포인트 역할을하는 6 개의 커넥터로 구성됩니다.

신호 변환 및 컨디셔닝 :GE IS200EBKPG1CAA는 신호를 필드에서 (예 : 온도, 압력, 유량) 센서에서 데이터로 변환하여 제어 시스템에서 사용할 수 있도록합니다.

디지털 제어 :GE IS200EBKPG1CAA는 릴레이, 액추에이터 및 모터와 같은 외부 장치를 제어하여 터빈 및 산업 시스템에서 정확한 자동화를 가능하게하는 이진 신호를 생성하는 데 사용됩니다.

데이터 모니터링 및 피드백 : 필드 장치에서 입력을 지속적으로 모니터링하고 제어 시스템에 피드백을 제공합니다. 이를 통해 운영자는 실시간 시스템 성능을보고 필요에 따라 조정할 수 있습니다.

고장 감지 및 진단 :GE IS200EBKPG1CAA는 첨부 된 센서 또는 장치의 결함에 대한 진단 정보를 제어 시스템에 감지하고 전송할 수 있습니다. 이를 통해 시스템 전반에 걸쳐 문제가 발생하기 전에 문제를 감지 할 수 있습니다.

GE 제어 시스템과의 통합 :GE200EBKPG1CAA는 GE Speedtronic 제품 제품군과 쉽게 짝을 이루어 고객이 가스 터빈과 같은 복잡한 시스템을위한 포괄적 인 제어 아키텍처를 구축하고 유지할 수 있도록합니다.

설치

랙 장착 :보드는 제어 보드 모음이있는 랙에 안전하게 장착되어 있습니다.

커넥터 설치 :상단 부분은 DIN 커넥터를 채택하여 플러그인 컨트롤 보드에 연결하는 반면 하단은 I/O 인터페이스 케이블을 연결하는 데 사용되는 D-SUB 커넥터를 채택합니다. 보안 전기 연결을 형성하기 위해 설치할 때 커넥터를 제자리에 잠그십시오.

팬:환기를 위해 랙 상단에 설치된 두 냉각 팬.

응용 프로그램 범위

주로 사용 :GE EX2100 여기 시스템에서는 제어 보드 및 케이블이 서로 연결되도록 순서대로 수단을 제공하는 데 사용하여 여기 시스템의 제어 모듈에서 필수 구성 요소를 설명했습니다. GE IS200EBKPG1CAA는 발전기 모터 및 기타 회전 장비를 포함한 여기 제어 기능이있는 다양한 산업 장비 및 시스템에 사용될 수 있습니다.

문제 해결

모듈은 초기화되지 않습니다.전원 공급 장치 연결을 확인하십시오. 적절한 전압 (24 VDC 또는 125 VDC)이 전달되고 허용 범위에서 확인하십시오.

커뮤니케이션 실패 :모듈과 중앙 제어 시스템간에 통신 실패가있는 경우 통신 라인 배선 (RS-232, RS-485 등)을 확인하십시오.

과열 :모듈이 환기가 잘되는 환경에 설치되어 있고 온도가 지정된 작동 범위 (-40 ° C ~+70 ° C)를 초과하지 않도록하십시오.

릴레이 출력 문제 : 멀티 미터를 사용하여 릴레이 출력을 테스트하고 제대로 작동하는지 확인하십시오.
