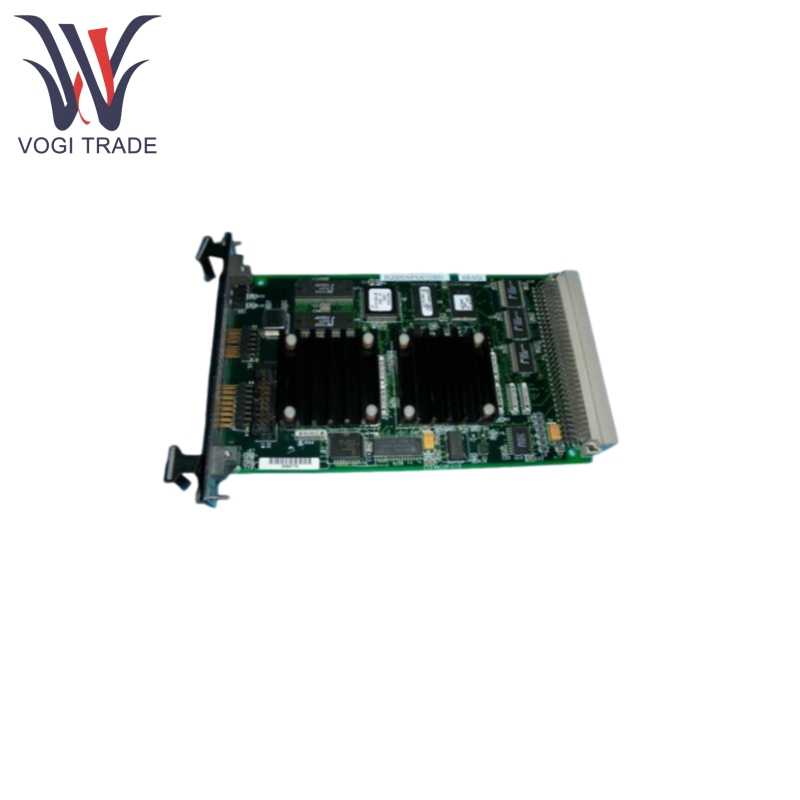

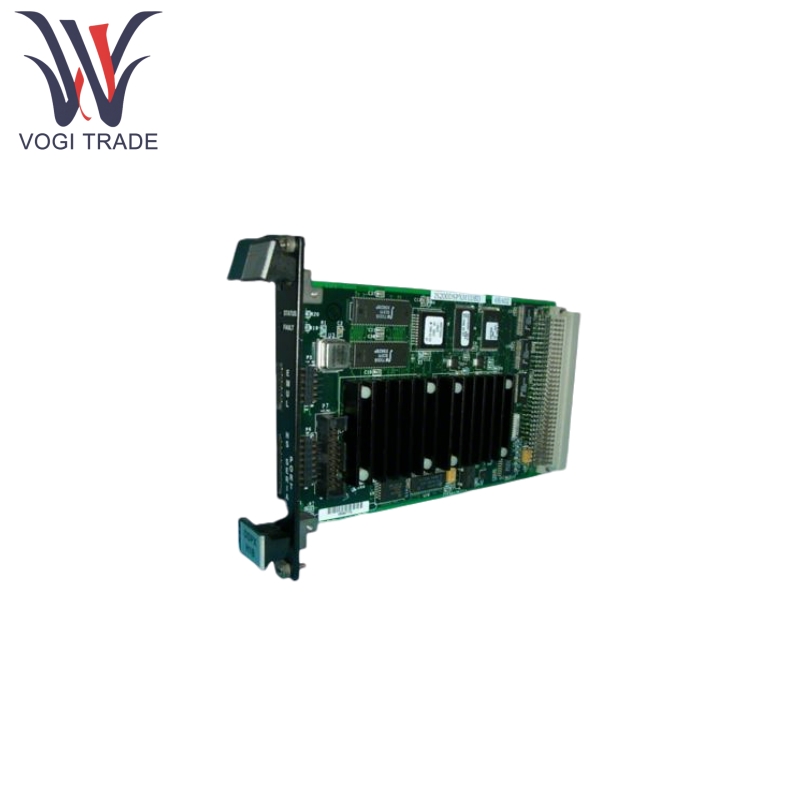

GE IS200DSPXH1DBD

브랜드 : GE
설명 : 디지털 신호 프로세서 제어 보드
조건 : 새로운 브랜드
인증서 : COO 테스트 보고서 보증서
보증 : 1 년
재고 수량 : 10
지불 기간 : T/T
배송 항구 : Shenzhen
GE IS200DSPXH1DBD 디지털 신호 프로세서 제어 보드는 고속 복잡한 수학적 작업, 특히 진동 모니터링 및 보호와 관련된 신호 처리가 필요한 작업 전용 고성능 공동 프로세서 역할을합니다. 메인 컨트롤러의 계산 부담을 줄이면 전문가 급 진동 신호 분석 기능을 제공하면서 핵심 제어 로직에 집중할 수 있습니다.

문의 보내기

제품 설명

제조	GE
모델 번호	IS200DSPXH1DBD
주문 번호	IS200DSPXH1DBD
목록	마크 우리
원산지 국가	미국 (미국)
HS 코드	9030900090
차원	16146cm
무게	0.9kg

제품 기능

GE IS200DSPXH1DBD에는 부동 소수점 컴퓨팅 파워 및 고속 클럭 속도를 제공하는 강력한 전용 디지털 신호 프로세서가 장착 될 수 있습니다.

핵심 기능은 가속도계, 속도 센서, 에디 전류 센서 키 페이저와 같은 진동 센서에서 신호를 획득, 조건 및 분석하는 것입니다.

GE IS200DSPXH1DBD는 빠른 푸리에 변환 (FFT)을 수행하여 시간 도메인 진동 신호를 특성 빈도 (예 : 로터 불균형, 오정렬, 베어링 결함, 블레이드 통과 주파수 등)를 식별하기 위해 주파수 도메인 신호로 변환합니다.

GE IS200DSPXH1DBD는 진동 보호 로직 (예 : 설정 점 비교, 경보, 트립)을 활성화하고 일반적으로 API 670과 같은 표준의 요구 사항을 충족합니다. 여러 개의 진동 신호 채널을 처리 할 수 있습니다.

GE IS200DSPXH1DBD는 동기화 된 샘플링, 주문 추적 및 위상 측정에 대한 RPM 참조 신호 (키 페이저)를 처리 할 수 있습니다. 높은 샘플링 속도를 지원하여 진동 파형을 정확하게 캡처합니다.

VME64 또는 VME32 버스를 통해 마크 VI 랙에서 호스트 컨트롤러 (예 : IS200ERBH)와 통신하여 명령을 수신하고 매개 변수를 구성하며 처리 결과/알람 상태를 업로드합니다.

GE IS200DSPXH1DBD에는 RAM (데이터 처리 용) 및 ROM/Flash (펌웨어/프로그램 저장 용)가 포함되어 있습니다. 지표가 전원 상태, 작동 상태, 결함 상태 및 통신 상태를 표시하도록 지표를 이끌었습니다.

GE IS200DSPXH1DBD는 온보드 고밀도 커넥터 (예 : D-SUB 또는 DIN 유형)를 통해 진동 센서 신호 및 키 페이저 신호를받을 수 있습니다.

원리를 사용한 제품

GE IS200DSPXH1DBD 신호 입력은 터보 기계에 장착 된 진동 센서의 신호와 전용 케이블을 통해 보드 전면의 I/O 커넥터에 연결된 KeyPhasor RPM 기준 신호의 신호입니다.

GE IS200DSPXH1DBD 신호 컨디셔닝은 필터링 (anti-aliasing), 증폭/감쇠 (게인 조정) 및 IEPE 센서 여기 (해당되는 경우)를 포함한 약한 입력 신호를 조절하는 온보드 아날로그 프론트 엔드 회로입니다. 조절 된 아날로그 신호는 고속 고해상도 아날로그-디지털 변환기 (ADC)에 의해 디지털 신호로 변환됩니다.

GE IS200DSPXH1DBD 디지털 신호는 온보드 DSP 코어에 공급되는데, 이는 진동 신호의 FFT 분석 및 주파수 스펙트럼의 계산 (진폭, 위상)의 핵심 알고리즘을 수행합니다. 키 페이저 신호는 동기화 된 샘플링의 회전 속도 및 위상 각도를 계산하기 위해 처리됩니다 (Order Analysis).

전체 진동 값 (피크, RMS, PK-PK), 대역 별 진폭, 단계를 계산하며 사용자 설정 경보 및 트립 세트 포인트와 비교합니다. 다른 고급 진단 알고리즘이 수행 될 수 있습니다.

DSP 처리 결과 (스펙트럼 데이터, 경보 상태, 트립 상태, 프로세스 값 등)는 VME 버스를 통해 Mark VI 랙의 마스터 컨트롤러 (예 : IS200ERBH)로 전송됩니다.

호스트 컨트롤러는 DSPX 보드 (샘플 속도, 게인, 경보 세트 포인트, 필터 설정 등)의 매개 변수를 구성하고 담당합니다. DSPX 보드로부터 처리 된 데이터 및 상태 정보를받습니다. 운영자 검토 및 진단을 위해 Mark VI HMI/Control System (예 : CIMPLICITY, TOOLBOXST) 전체에 진동 데이터, 경보 및 이벤트 로그를 통합합니다.

제품 매개 변수

다음 세부 사항은 GE IS200DSPXH1DBD 디지털 신호 프로세서 제어 보드입니다.

일반적으로 8 개 이상의 진동/프로세스 신호 채널을 지원합니다 (예 : 8 진동 + 2 keyphasor)

IEPE 가속도계, 속도 센서, 와상 전류 프로브 프리 앰프에서 전압 신호를 허용합니다.

고해상도 ADC (일반적으로 16 비트 이상)

구성 및 채널 수에 따라 최대 수십 kHz 이상의 높은 샘플 속도

다른 센서 감도를 수용하기위한 프로그래밍 가능한 게인 (예 : ± 1V, ± 5V, ± 10V)

RPM/위상 참조 용 1-2 채널 (TTL/24V 펄스를 허용)

메인 인터페이스 : VME64/VME32 버스 (P1/J1 커넥터)

전압 : +5VDC (주), ± 12VDC 또는 ± 15VDC (아날로그 프론트 엔드 또는 센서 여기에 사용할 수 있음)

전력 소비 : 일반적으로 15W ~ 30W 범위

작동 온도 : 산업 표준, 일반적으로 0 ° C ~ +60 ° C (32 ° F ~ 140 ° F) 또는 더 넓은
