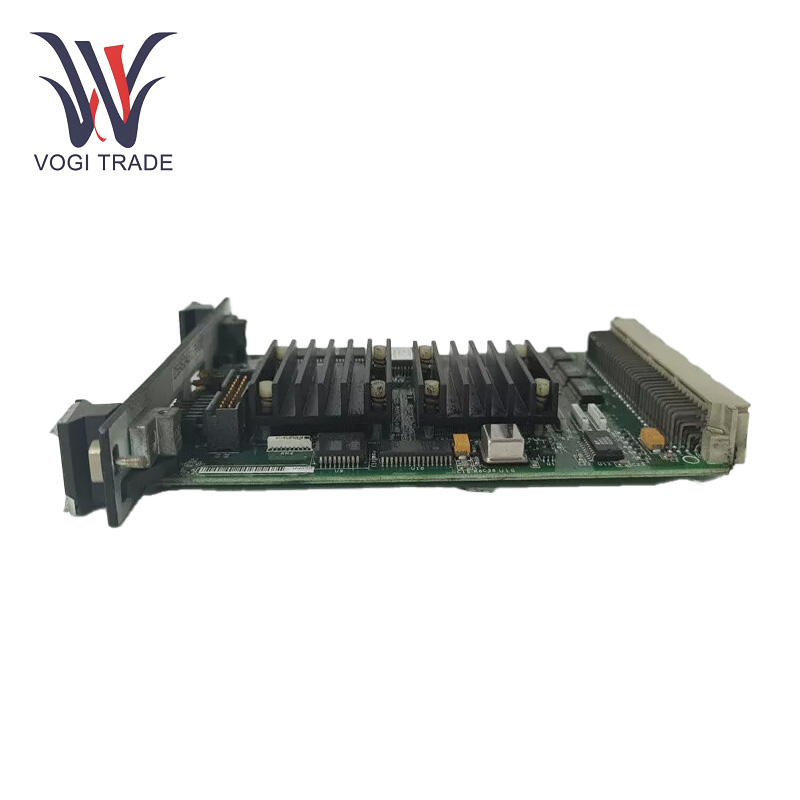

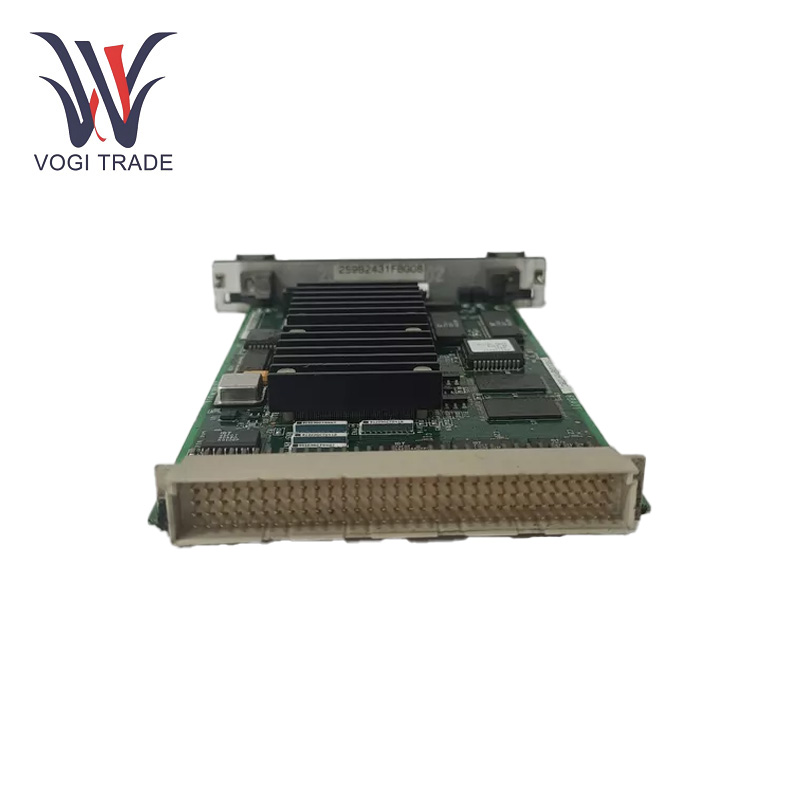

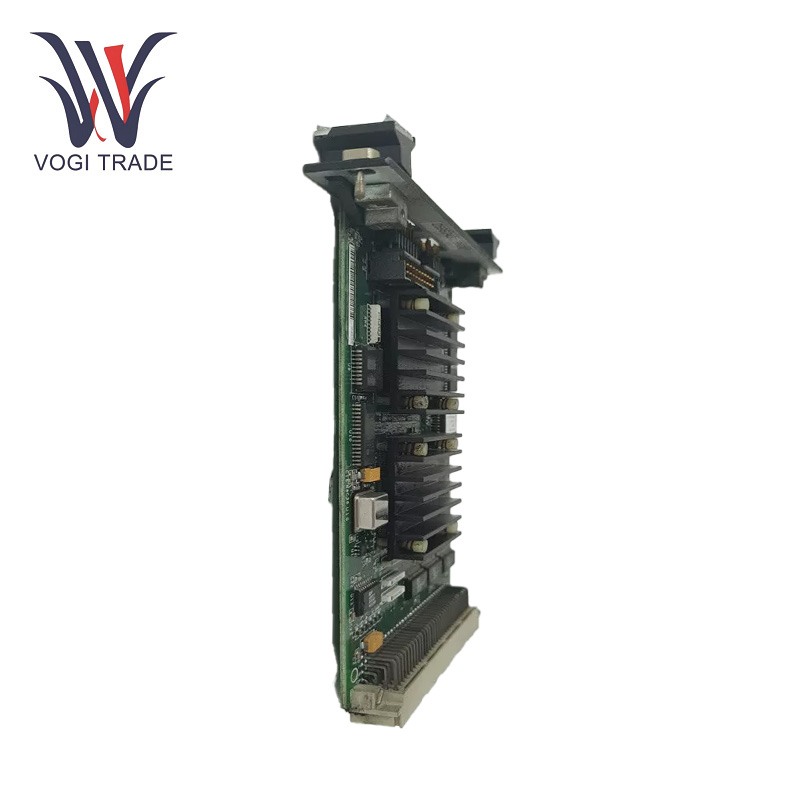

GE IS200DSPXH1DBC

작동 매개변수

프로세서 속도: 60MHz.

메모리: 248kb RAM, 512kb 플래시 메모리.

인터페이스: 백플레인 커넥터 1개, 수직 핀 커넥터 1개, 엔지니어링 모니터 포트 1개, DSP 에뮬레이터 포트.

LED 표시기: 2.

커패시터: 42.

논리 회로: 주문형 집적회로로 구성된 장치.

코팅: 컨포멀 코팅.

작동 온도 범위: -20°C ~ 70°C.

제품특징

고속 신호 처리 용량:GE IS200DSPXH1DBC에는 60MHz 디지털 신호 프로세서가 함께 제공됩니다. 프로세서 코어는 보드가 많은 복잡한 디지털 신호를 빠르게 처리하여 고속, 고정밀 제어 작업을 가능하게 하는 고속 프로세서이며, 특히 실시간 처리와 고속 처리가 필요한 애플리케이션에 중요합니다. 정밀 제어.

프로그래밍 가능성 및 사용자 정의: GE IS200DSPXH1DBC에는 프로그래밍 및 구성이 지원됩니다. 입력 포트를 통해 사용자의 특정 요구 사항에 따라 제어 논리를 프로그래밍할 수 있으므로 제어 효과와 사용자 정의 기능을 얻을 수 있습니다. 적응성이 뛰어난 특성으로 인해 보드는 다양한 산업 애플리케이션 전반에 걸쳐 광범위한 제어 요구 사항을 충족할 수 있습니다.

V다양한 인터페이스와 기능: GE IS200DSPXH1DBC에는 여러 개의 I/O 커넥터 (백플레인 커넥터, 수직 핀 커넥터, 엔지니어링 모니터 포트 등, DSP 에뮬레이터 포트)가 있습니다. 이러한 어댑터는 데이터 수집 및 출력 제어를 위해 다양한 센서 및 액추에이터와 연결하고 통신할 수 있습니다.

설치

설치: 장비 설치 후 관련 장비의 전원이 차단되었는지 확인하고, 인쇄회로기판의 정렬이 장착 브래킷 또는 조립 영역의 치수와 일치하는지 확인하십시오. 보드는 정전기에 민감하므로 적절한 도구를 사용하고 정전기 방지 테이블에서 작업하십시오.

문제나들이

힘이 아니다: 전원 공급 회로가 제대로 작동하는지 확인하려면 전원 케이블이 올바르게 설치되었는지, 보드의 퓨즈가 끊어졌는지 확인하십시오. 퓨즈가 끊어진 경우, 퓨즈 끊어짐의 원인을 파악하고 제거한 후 퓨즈를 동일한 사양의 새 퓨즈로 교체해야 합니다.

신호 전송 실패: 인터페이스 커넥터가 느슨해졌거나 부식되었는지 확인하세요. 그렇다면 커넥터를 청소하거나 교체하십시오. 또한 신호 전송 매개변수 구성을 확인하고 보드에 연결된 장치와 호환되는지 확인해야 합니다.

결함 상태/결함 LED: "Status" 또는 "Fault" LED가 비정상 상태인지 확인하고, 해당 오류 코드/표시 의미에 대한 설명은 설명서를 참조하세요. 이는 보드 자체의 하드웨어 오작동 또는 연결된 외부 하드웨어로 인한 것일 수 있습니다. 보드를 재설정하거나 외부 장비를 뽑았다가 다시 연결하여 도움이 되는지 확인하세요.

적용 범위

발전 산업: 발전 산업에서 GE IS200DSPXH1DBC는 발전소의 발전기 여자 제어를 위한 유리한 인터페이스 모듈입니다. 발전기 여자전류의 유지를 돕고, 발전기의 공급전압 및 주파수를 안정화시켜 발전효율 및 신뢰성을 극대화 시킵니다.

제조업: 제조 생산 라인의 다양한 자동화 장치 제어용 로봇 팔, 컨베이어 벨트 시스템 등에서 장비의 움직임과 작동을 정확하게 제어하고 생산 효율성과 제품 품질을 향상시키며 지능형 제조를 실현할 수 있습니다.

석유 및 가스 산업: 석유 및 가스 탐사 생산 공정에서 GE IS200DSPXH1DBC는 오일 펌프, 가스 압축기 및 기타 장비 제어 시스템에 사용할 수 있습니다. 장비의 작동 상태를 실시간으로 모니터링 및 제어하고, 생산 프로세스를 최적화하고, 석유 및 가스 생산 프로세스를 안전하고 효율적으로 운영하는 데 사용됩니다.
