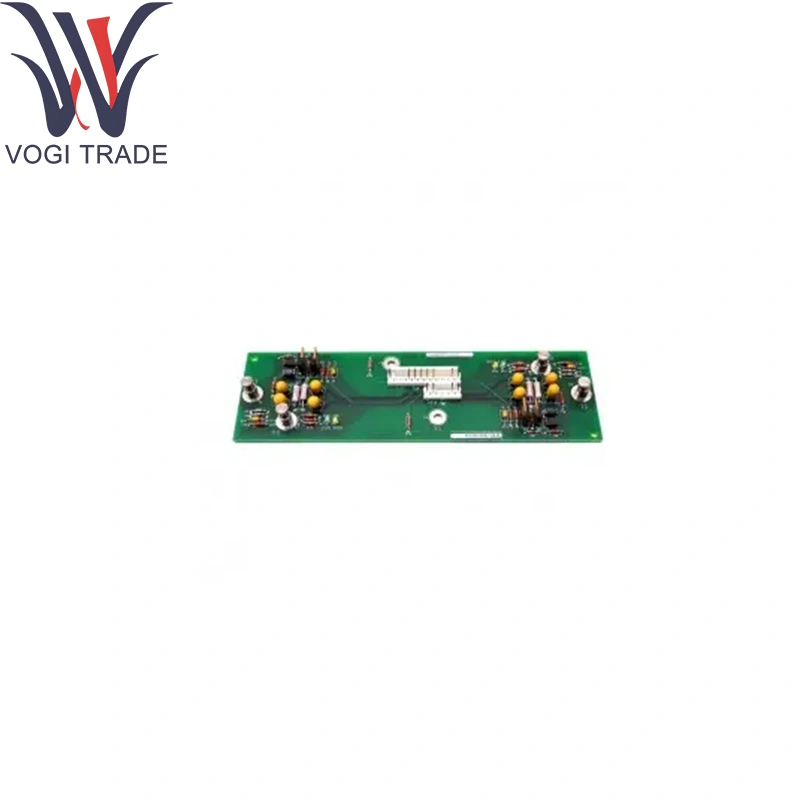

GE IS200DAMCG1A

기술 매개 변수

기능 : 하나의 IGBT 위상 레그에 대한 게이트 드라이브 앰프 및 인터페이스

모듈 구현 : GE IS200DAMCG1A

프레임 등급 : 250 혁신 시리즈가 운전합니다

IGBT 모듈 : PowerRex CM400HA-28H (보드 당 하나의 상단 및 1 개의 하위 장치)

전원 공급 장치 입력 : ± 15 V DC / –7.5 V DC 레일 제어 랙

구동 출력 : GE IS200DAMCG1A 인터페이스를 통한 2 × 분리 게이트 구동 채널

상태 LED : 보드 당 4 개 (드라이브 온 상태의 경우 DS1/DS2 노란색; 결함없는 표시의 경우 DS3/DS4 녹색)

커넥터 :

IS200BPIA Bridge Personality 인터페이스에 대한 후면 짝짓기

모듈 간 하네스를위한 전면 패널 나사 형 터미널

보호 및 격리 :

게이트 드라이브 갈바니 분리> 1 kV

게이트 드라이브 소모품에 대한 과도/과장 잠금

GE200DAMCG1A에 통합 된 과도 억제 네트워크

제품 기능

GE IS200DAMCG1A는 저수준 제어 펄스를 IGBT의 고전류 게이트 구동 신호로 증폭시킵니다. 온보드 진단을 통해 드라이브 온 및 결함 조건을 적극적으로 모니터링하여 GE IS200DAMCG1A가 통합 분리, 전압-락 아웃 및 과도 억제 네트워크를 통해 제어 전자 및 전력 반도체를 보호 할 수있게합니다.

핵심 지원 모듈

브리지 성격 인터페이스 (BPIA) :

IS200BPIA 보드를 여러 GE에 제어하는 ​​IS200DAMCG1A 보드를 인터페이스하는 IS200BPIA 보드

제어 랙 CPU :

GE200DAMCG1A를 통해 게이트 드라이브 명령을 발행하는 혁신 시리즈 컨트롤러

IGBT 어셈블리 :

CM400HA-28H 위상 레그 모듈 GE IS200DAMCG1A에 의해 구동됩니다

확장 구성 요소

하네스 키트 :

GE200DAMCG1A 터미널에서 종료되는 사전 유선 멀티 코어 케이블

예비 LED 어셈블리 :

GE IS200DAMCG1A 진단을위한 교체 팩 (DS1 – DS4)

과도 억제 모듈 :

GE200DAMCG1A와 호환되는 필드-교체 가능한 RC Snubber 보드

하드웨어 장착 :

GE IS200DAMCG1A의 안전한 설치를위한 VME 액세서리

소프트웨어 지원

구성:

컨트롤러에서 설정 한 로컬 로직 드라이브 매개 변수가 없습니다. GE IS200DAMCG1A는 수동 인터페이스 역할을합니다

진단 :

GE IS200DAMCG1A의 고장 표시기 BPIA를 통해 컨트롤러로 라우팅

선적 서류 비치:

GEI-100262A 매뉴얼에서 다루는 설치 절차 (섹션 5.3 : GE IS200DAMCG1A 통합)
