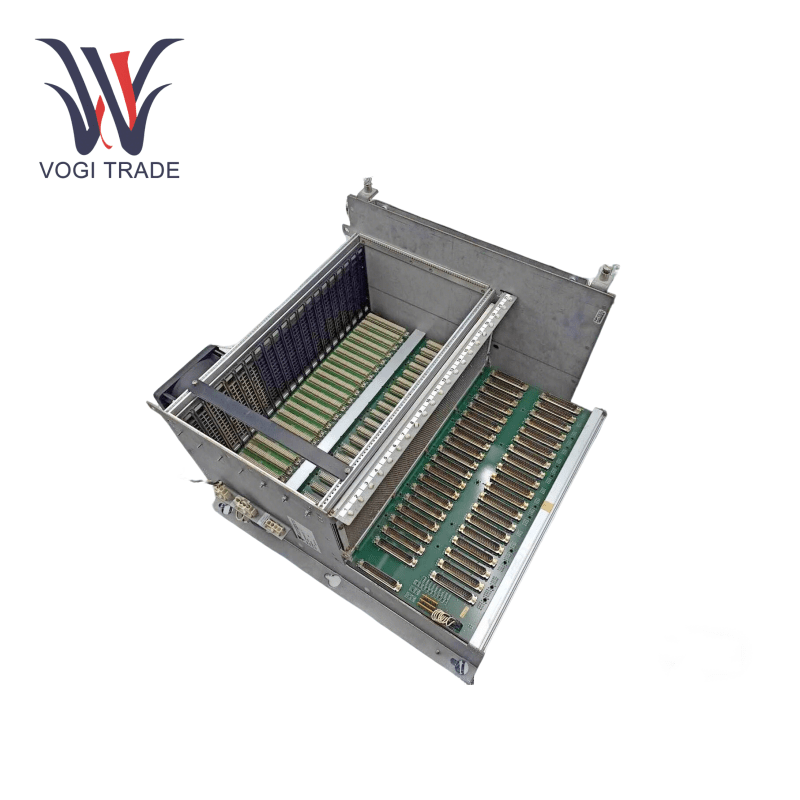

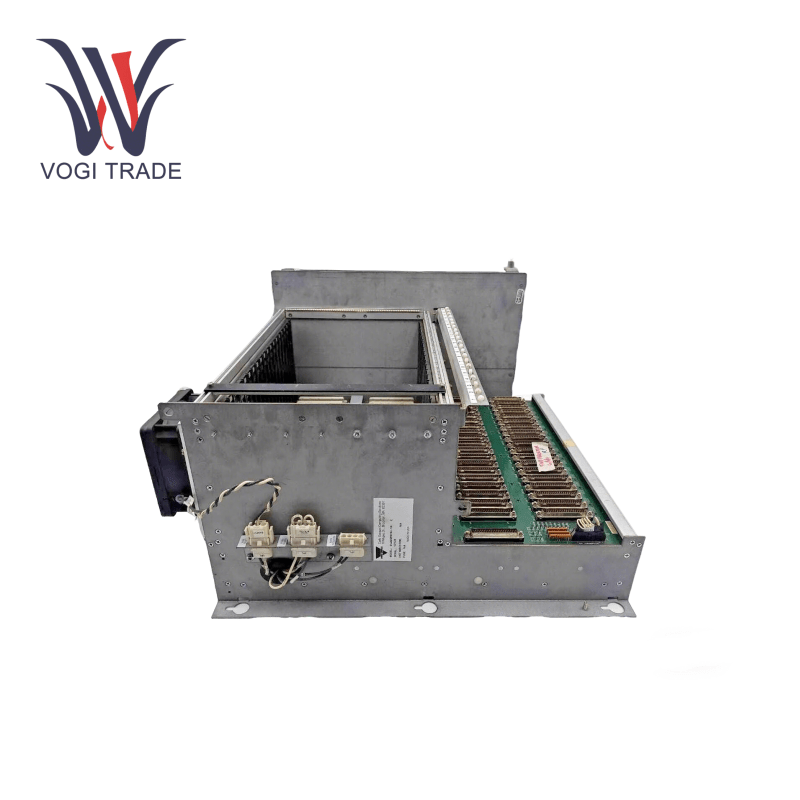

GE IS200BPVCG1BR1

작동 매개 변수

입력 전압: 24V DC

출력 범위: 0은 20 ma입니다

작동 온도: -20 ° C ~ +60 ° C

습도 내성: 95% 비 - 응축

전력 소비: 5W

커뮤니케이션 프로토콜: modbus rtu

장착 유형: 레일에서

제품 기능

백플레인 공동nnectivity: GE IS200BPVCG1BR1에는 21 명의 암 백플레인 커넥터가 포함되어 있습니다. 서랍 유형 커넥터는 랙에서 여러 보드를 허용하여 확고하게 고정시킬 수 있습니다. 보드가 랙에 삽입되면,이 커넥터를 둘러싼 키 큰 벽이 커넥팅 보드를 제 위치에 유지하고 안정적인 기계 및 전기 연결을 모두 얻을 수 있도록합니다. 온보드 컴퓨터의 목적은 시스템의 입력/출력 보드, 제어 보드 및 기타 모듈 사이를 인터페이스하는 것입니다.

입력/출력 (I/O) 기능: 30- 9 개의 I/O 잭을 한편, 보드의 앞 부분은 랙 시스템 외부에 노출되어 있습니다. 리본 커넥터와 케이블 링은이 커넥터에 쉽게 연결되어 데이터를 보드로 전송할 수 있습니다 .ge IS200BPVCG1BR1은 백플레인에 연결된 보드가 데이터를 보내고 수신 할 수 있도록합니다. 이 데이터 전송이 가스 터빈 작동 제어 및 모니터링에 중요한 가스 터빈 시스템의 맥락에서 사실입니다.

추가 구성 요소: 커넥터에는 14 개의 스테이브와 보드에 6 개의 저항 네트워크 어레이도 있습니다. Stab -On Connectors는 추가 전기 연결에 사용할 수 있습니다. 서명적 컨디셔닝 및 임피던스 매칭은 전자 설계의 필수 프로세스이며, 저항 네트워크의 배열은 품질과 강도를 유지하기 위해 보드가 보내고받은 신호를 보호하는 데 도움이됩니다.

설치

랙 시스템 배치: 랙 시스템이 제대로 준비되어 있는지 확인하십시오. GE IS200BPVCG1BR1의 설치를 방해 할 수있는 랙 슬롯을 청소하고 물리적 손상 및 파편을 확인하십시오. GE IS200BPVCG1BR1의 20-10 백색 비행기 커넥터를 랙 시스템의 적절한 수컷 커넥터와 정렬하십시오. 단단히 앉을 때까지 보드를 랙에 조심스럽게 밀어 넣으십시오. 그것은 보드를 안내하고 잠그는 데 도움이 될 것입니다.

I/O 연결: 보드가 랙에 설치되었으므로 다음으로해야 할 일은 리본 케이블을 보드 전면에있는 30 개의 I/O 커넥터에 연결하는 것입니다. 섬세한 도체를 구부리지 않도록 리본 케이블에주의하십시오. 각 케이블이 커넥터에 고정되어 있는지 확인하십시오. 이렇게하면 느슨해지고 데이터 전송 오류가 발생하지 않습니다.

응용 프로그램 범위

가스 및 증기 터빈 제어: 발전소에서 터빈 작업의 제어 및 모니터링에 기초.

산업 자동화: GE IS200BPVCG1BR1 석유 및 가스, 화학 물질 및 제조를 포함한 공정 산업에 자동화 된 제어 시스템에 사용되었습니다.

발전 :발전 시스템이 효율적이고 안정적으로 작동하도록합니다.

진단 시스템: 예방 유지 보수를위한 실시간 모니터링 및 진단을 제공합니다.

문제 해결

전원 공급 장치 점검: 입력이 범위 내에 있도록하십시오.

모든 연결을 확인하십시오: 모든 케이블과 커넥터가 연결되어 손상되지 않은지 확인하십시오.

진단 도구: 진단 소프트웨어를 사용하여 시스템에서 기록한 오류 코드 또는 오류 표시를 확인하십시오.

육안 검사: 번트 구성 요소 또는 느슨한 연결과 같은 가시적 손상이 있는지 보드에 철저히 확인하십시오.

수정 또는 교체: 손상에 따라 보드에 결함이 있고 고칠 수없는 경우 새 또는 새로 개조 한 것으로 바꾸십시오.
