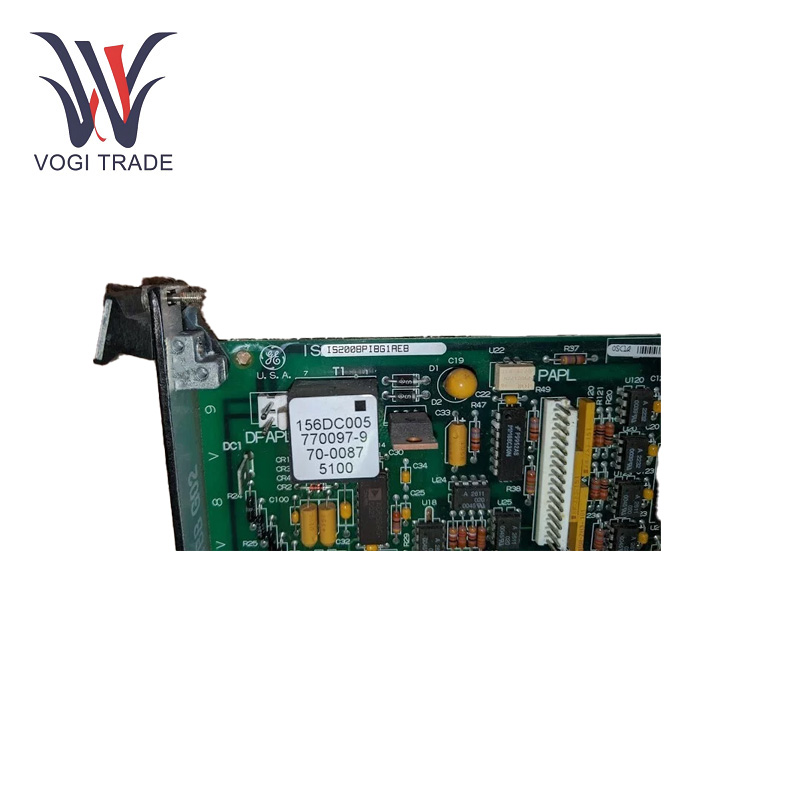

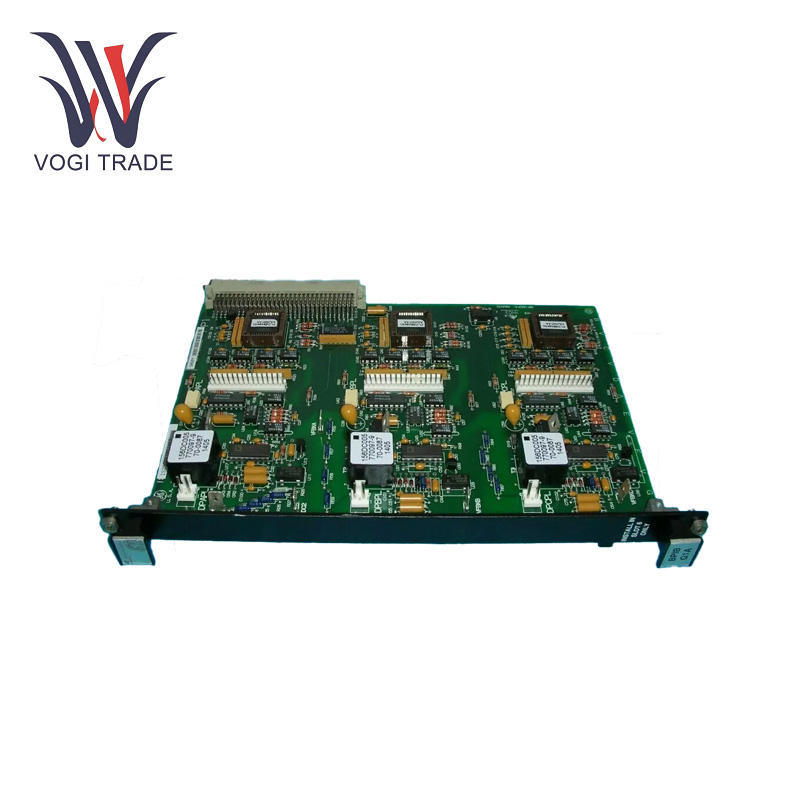

GE IS200BPIBG1AEB

작동 매개변수

기능 약어/약어: BPIB.

DC 링크 전압 피드백 VCO 범위: 0~20MHz.

전원 입력: 17.7 VAC 및 5VDC.

IGBT 드라이브er, IN Power, 절연 최대 5VDC= 500mA.

온도온도 작동 범위: 0°C ~ 60°C.

보관 온도 범위: -40°C ~ 85°C.

습도 범위: 5% ~ 95%.

제품특징

오류 캡처 및 보고: GE IS200BPIBG1AEB는 게이트 드라이버 보드에서 감지된 오류도 캡처할 수 있습니다. 또한 오류 정보와 함께 관련 처리 장치에 경고합니다. 또한 위상별로 게이트별 드라이버 오류 제어 및 게이트 래치별 기능도 있습니다. 드라이버 회로와 관련된 래치 오류는 인접한 IGBT가 명령을 받은 위상 P 오류 라인에 보고됩니다.

문운전사: IS200BPIBG1AEB에는 연결된 게이트 드라이브 보드로 들어오거나 나가는 논리 신호를 위한 절연형  5 VDC 공급 장치가 장착되어 있습니다. 이 분리된 전압은 17.7VAC 피드에서 파생되므로 신호 전송 안정성과 간섭 방지 기능이 향상됩니다.

설치

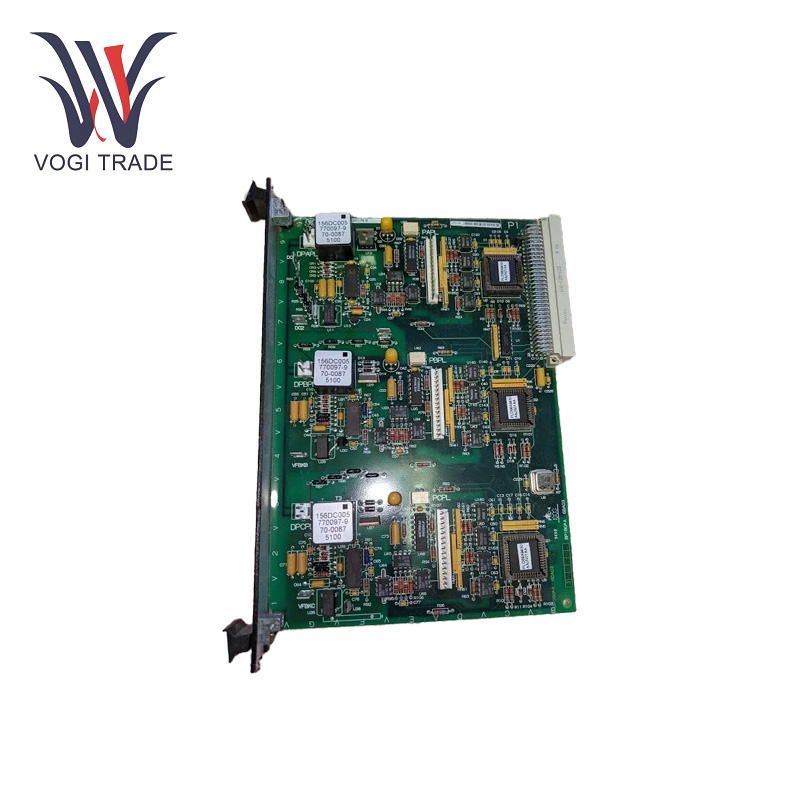

GE IS200BPIBG1AEB는 VME형 랙 마운트입니다. 보드 후면 가장자리에 있는 P1 커넥터를 사용하면 랙에 쉽게 연결할 수 있습니다. 좁은 전면 전면판에는 보드를 VME 랙에 고정하는 클립이 고정되어 있습니다. 또한 이 보드에는 다양한 IGBT 보드에 연결하기 위한 6개의 플러그 커넥터와 전면판 뒤에 위상 A, 위상 B, 위상 C, DC 링크 양극 및 DC 링크 음극에 대한 신호를 감지하기 위한 5개의 Stab-On 커넥터가 있습니다.

문제 해결

신호가 출력되지 않음: GE IS200BPIBG1AEB에서 신호 출력이 없는 경우 첫 번째 단계는 IS200BPIBG1AEB의 한 부분을 다른 부분에 연결하는 P1 커넥터가 올바른 방법으로 삽입되었는지, 손실되거나 손상되지 않았는지 확인하는 것입니다. 다음으로, 전원 공급 장치가 적절한 전압을 출력하고 있는지 확인하십시오. 전원 공급 및 연결이 정상이라면 이 시점에서 내부 신호 조절 회로에 문제가 있는 것일 수 있으므로 전문가에게 보드를 교체하거나 수리해야 합니다.

원인이 명확하게 식별되지 않는 일부 문제 - 연결된 게이트 드라이버 보드가 작동하는지 확인합니다. 보드에 뚜렷한 이유 없이 오류 표시가 표시되는 경우 NABER_NOTIFICATION GE IS200BPIBG1AEB -- 게이트 드라이버 보드로 인해 IS200BPIBG1AEB에 오류가 발생할 수 있습니다. 또한 보드의 EPLD 장치 도 확인하세요. 그러나 EPLD 프로그래밍이나 EPLD 작동에 문제가 있는 경우 부적절한 오류 표시가 나타날 수도 있습니다.

과열: GE IS200BPIBG1AEB가 과열되는 경우 먼저 보드 주변의 환기 환경이 막히지 않고 방열이 양호한지 확인하십시오. 그런 다음 전원 전압이 매우 안정적인지 확인하십시오.

적용 범위

GE IS200BPIBG1AEB는 가스 터빈 제어, 특히 Mark VI와 같은 시스템에 가장 일반적으로 배치됩니다. 이 보드는 가스 터빈 시동에 특히 중요한 가스 터빈의 IGBT 구동을 제어하며 가스 터빈 발전 시스템의 성능과 신뢰성을 향상시키는 역할을 합니다.

증기 터빈 시스템: 증기터빈 제어시스템에도 적용 가능합니다. 증기 터빈의 IS200BPIBG1AEB는 속도 및 전력 제어를 통해 성능을 최적화하여 증기 터빈의 작동을 제어하는 ​​IGBT 구동 브리지의 신호 조절 및 오류 모니터링에 사용됩니다.

풍력 터빈 자동 드라이브 어셈블리: GE IS200BPIBG1AEB는 풍력 터빈 자동화 드라이브 어셈블리에 적용되는 Mark VI 시리즈의 일부입니다. 풍력 터빈 전력 변환 및 구동 시스템의 제어 및 관리에 관여하여 풍력 터빈의 원활한 작동과 효과적인 발전을 보장합니다.
