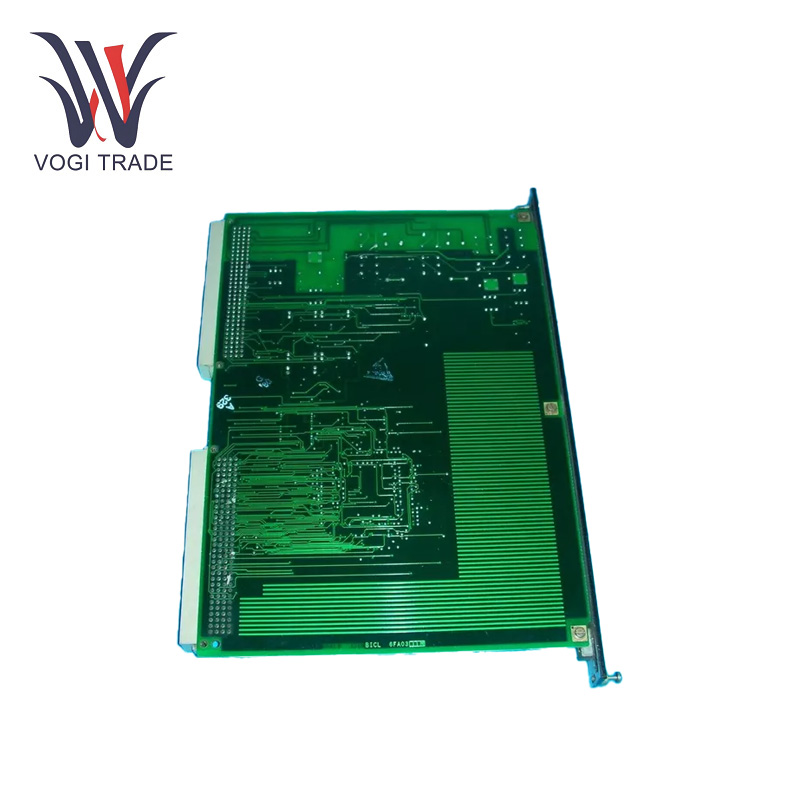

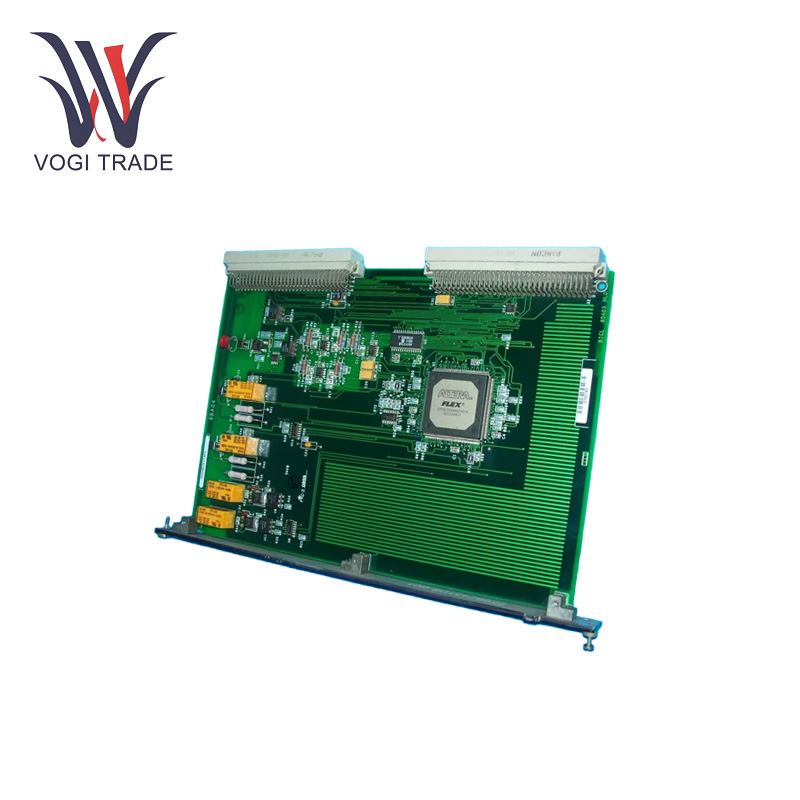

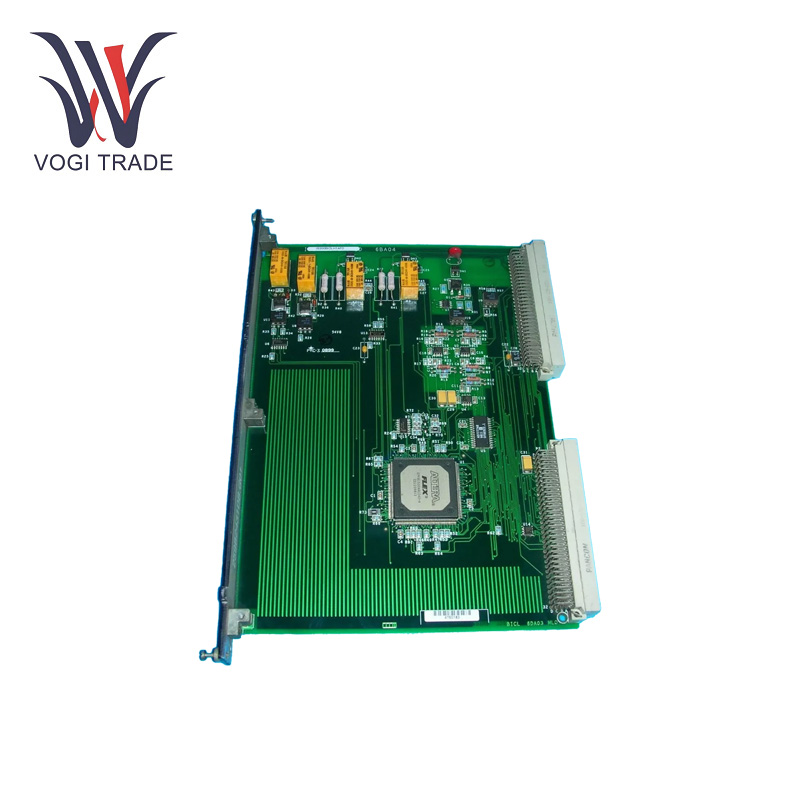

GE IS200BICLH1AFD

작동 매개변수

공칭 전원 공급 장치: 24V DC

작동 전압 범위: 18V DC ~ 32V DC

현재 소비: 일반적으로 24V DC에서 0.5A(전류는 구성에 따라 달라질 수 있음)

통신 포트:이더넷 통신: 이더넷을 통한 고속 통신을 위해 Profinet, Ethernet/IP 및 Modbus TCP 프로토콜을 지원합니다.

직렬 통신: 직렬 통신이 필요한 레거시 장치에 연결하기 위한 RS-232 및 RS-485 포트입니다.

IP(Ingress Protection) 등급: 일반적으로 IP20(인클로저 또는 제어 패널의 실내 사용에 적합)

제품특징

인터페이스 브리징: GE IS200BICLH1AFD는 혁신 시리즈 드라이브 메인 제어 PCB와 여러 브리지 특성 인터페이스 PCB 구성 요소 사이의 중요한 브리지 역할을 하며 이들 사이의 브리지 역할을 합니다. 이는 시스템의 다양한 부분 간에 제어 신호, 피드백 신호 및 데이터의 전송을 허용하여 효과적인 통신 및 조정을 촉진합니다.

온도 모니터링: 보드는 주변 및 브리지 온도 모니터링을 지원합니다. 제어 시스템은 시스템 온도를 감지하고 전자 장치의 효율을 추정하여 과열을 원격으로 방지할 수 있습니다.

PWM 속도 제어: GE IS200BICLH1AFD는 산업용 가스 또는 증기 터빈 시스템 내에서 연결된 모든 것(일반적으로 모터 및 발전기)의 속도를 제어할 수 있는 펄스 폭 변조 속도 제어 시스템과 인터페이스할 수 있습니다.

F잘못문자열 처리:  GE IS200BICLH1AFD는 패널 및 시스템 오류 문자열과 연결하여 오류 메시지/경보를 표시할 수 있습니다. 따라서 운영자는 시스템을 모니터링하고 중요한 매개변수를 실시간으로 확인하여 그에 따라 추가 수정 조치를 취할 수 있습니다.

설치

백플레인 슬롯: GE IS200BICLH1AFD는 드라이브 어셈블리의 특정 슬롯(일반적으로 슬롯 5)에 배치됩니다. 보드를 올바른 슬롯에 삽입하십시오(잘못된 연결 및 보드 손상을 방지하기 위해).

커넥터 연결:보드 베이스 플레이트에 있는 P1 및 P2 커넥터를 VME 유형 랙에 연결합니다. 이러한 커넥터를 랙의 해당 소켓에 설치하면 안정적인 전기 연결 수단이 제공됩니다.

정전기 예방 조치: 부품을 장착할 때 정전기 방지 조치를 취하는 것이 중요합니다. 이는 보드의 민감한 전자 부품을 손상시킬 수 있는 정전기 방전을 방지하기 위해 접지 스트랩을 착용하는 것을 의미합니다.

이젝터 탭 사용법: 사용자가 VME 랙에서 보드를 꺼내려고 하기 전에 이젝터 탭을 들어 올려야 합니다. 이 작업은 어셈블리에서 보드의 적절한 구성 요소를 분리하는 데 필요하기 때문입니다.

적용 범위

가스 및 증기 터빈 시스템: 산업용 가스 및 증기 터빈의 제어, 보호 및 모니터링을 위해 개발된 General Electric Mark VI 터빈 제어 시스템의 구성 요소입니다. 시스템에는 이러한 터빈의 안전하고 효율적인 작동에 필요한 인터페이스와 제어 기능이 포함되어 있습니다.

애플리케이션: 모터, 발전기 또는 유사한 전기 장치의 정확한 제어가 필요한 광범위한 산업 자동화 시나리오에서 GE IS200BICLH1AFD는 인터페이스 역할을 하며 신뢰할 수 있는 작동에 필요한 제어 기능을 제공할 수 있습니다.

문제 해결

전원 공급 장치 문제: 보드가 올라오지 않으면 먼저 보드와 전원 모듈의 전원 연결을 확인하세요. 전원 공급 장치의 전압은 지정된 범위 내에 있어야 합니다. 전압이 정상이면 전원 공급 장치의 퓨즈가 끊어졌거나 손상된 구성 요소를 확인해야 합니다.

신호 전송 문제: 예상값과의 차이, 오류 메시지 등 신호 전송에 오류가 있는 경우 커넥터와 케이블이 올바르게 접착되었는지, 끊김이나 단락이 없는지 확인하십시오.

온도 모니터링 실패:  온도 모니터링 기능이 제대로 작동하지 않는 경우 온도 센서 및 보드에 연결된 연결을 확인하세요. 장비가 제대로 작동하는지, 온도 센서가 보정되었는지 확인하세요.

오류 문자열 문제: 오류 문자열 처리가 예상대로 작동하지 않는 경우 보드와 오류 문자열 장치 또는 오류 문자열 관리 장치 사이의 연결을 확인하십시오. 오류 메시지가 올바르게 전송되고 표시되는지 테스트합니다.
