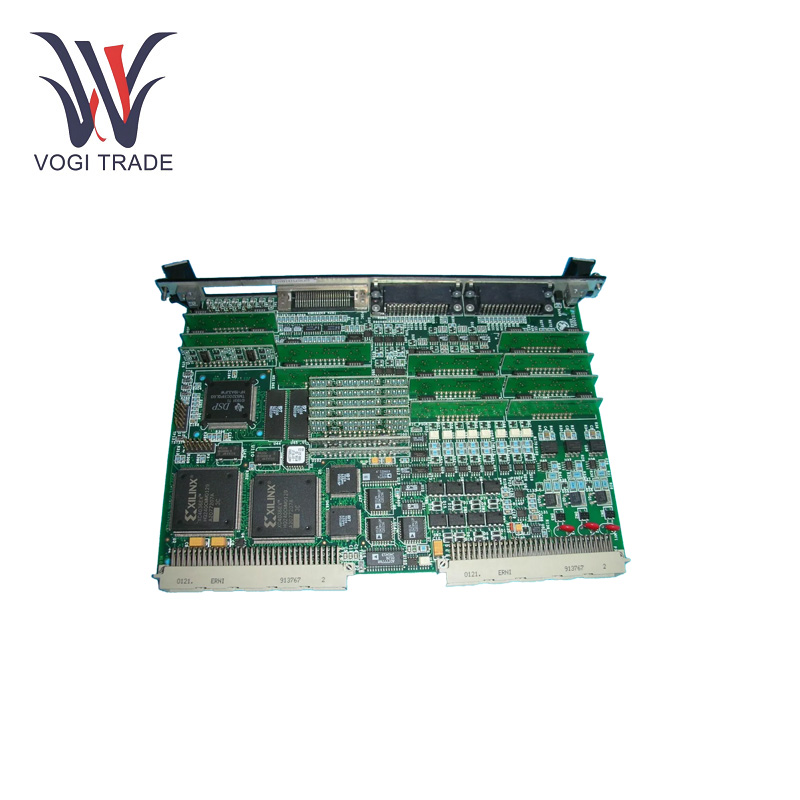

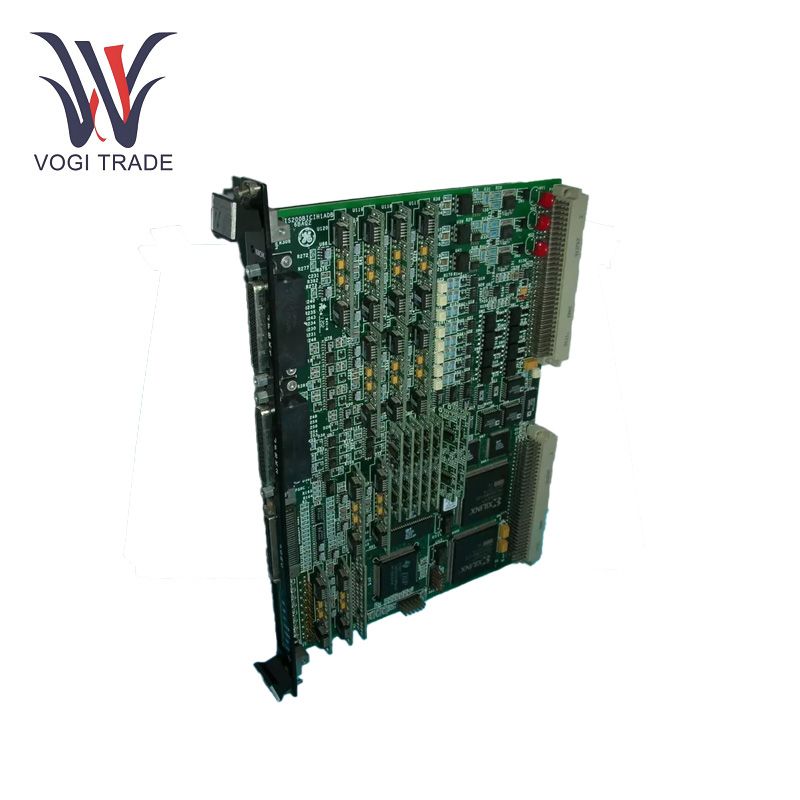

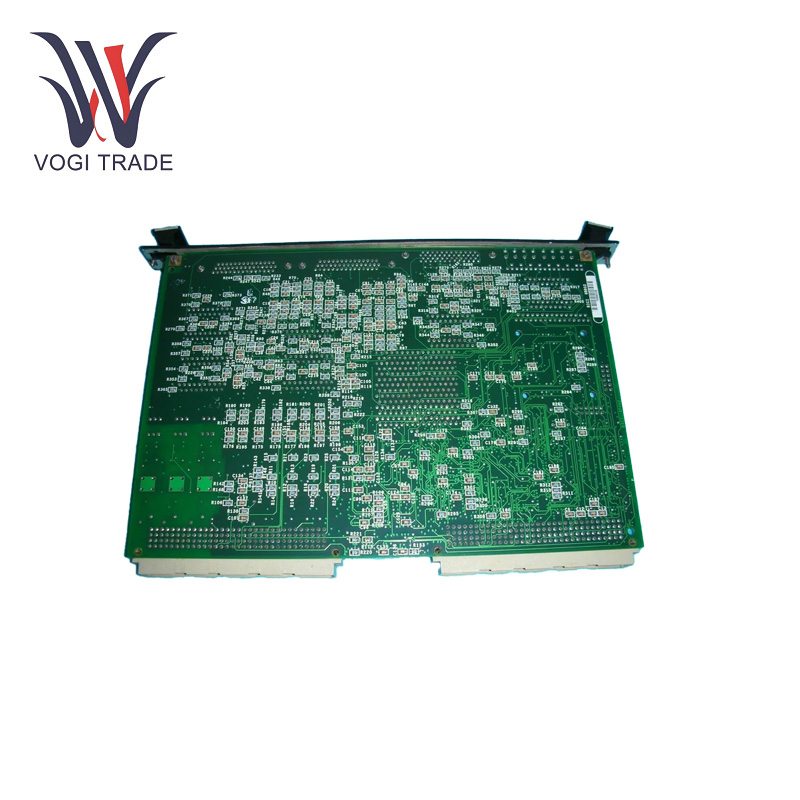

GE IS200BICIH1ADB

작동 매개변수

공칭 전원 공급 장치: 24V DC

작동 전압 범위: 18V ~ 32V DC

현재 소비: 일반적으로 24V DC에서 0.5A(구성에 따라 다름)

입력 및 출력 유형: IS200BICIH1ADB는 직렬 및 이더넷 기반 통신 프로토콜을 모두 지원합니다.

직렬 통신:RS-232 및 RS-485 통신 포트.

이더넷 통신:실시간 데이터 교환이 필요한 최신 시스템에 연결하기 위해 고속 이더넷 통신을 지원합니다. 지원되는 통신 표준에는 Modbus TCP, Profinet 및 Ethernet/IP가 포함됩니다.

IP(Ingress Protection) 등급: 일반적으로 IP20(실내 사용에 적합, 인클로저 또는 제어 패널에 설치)

제품특징

인터페이스 제어: GE Mark VI Turbine Control Interface Control은 GE Mark VI 터빈 제어 시스템을 위한 인터페이스 브리지 컨트롤러입니다. 필드 케이블 커넥터에는 다양한 보드에서 피드백 신호와 게이트 제어 신호를 수신 및 전송하기 위한 PF BK1, PF BK2 및 PSRC가 포함됩니다.

신호 처리:GE IS200BICIH1ADB에는 아날로그 및 디지털 입력과 출력이 있으며 다양한 유형의 신호를 처리하고 변환할 수 있습니다. DSPX-1000은 인근 DSPX 보드에 대한 보조 프로세서가 될 수 있는 디지털 신호 프로세서, 논리 기능에 사용되는 2개의 FPGA, PWM 타이머, 제어 및 상태 레지스터를 갖추고 있습니다.

서브보드 통합: GE IS200BICIH1ADB에는 19개의 개별 도터보드가 표면에 납땜되어 있습니다. 8개의 DVA A 이중 전압 제어 발진기 모듈과 11개의 아날로그 비교기를 포함합니다. 예를 들어 DVA A 보드는 2개의 VCO 회로와 펄스열 호환 출력을 제공하는 반면, DVA B 보드는 2극 VCF 및 VCA를 제공합니다.

설치

보드 사람들t: GE IS200BICIH1ADB는 Innovation 시리즈 보드 랙에 설치하도록 설계된 보드 마운트 옵션입니다. CABP 제어 조립품 백플레인 보드와 인터페이스하는 P1 및 P2 백플레인 커넥터).

커넥터 설치: PF BK1 커넥터, PF BK2 커넥터, PSRC 커넥터 및 기타 관련 커넥터는 표시 및 지침에 따라 해당 슬롯 또는 포트에 설치됩니다.

케이블 연결: 입력 및 출력 신호 케이블을 사용하여 제품 설명서의 배선도 및 연결 지침에 따라 장치 단자를 연결하십시오. 케이블이 충분하면 연결이 정확하여 신호 간섭 및 연결 끊김이 발생하지 않습니다.

적용 범위

가스 및 증기 터빈 제어:GE IS200BICIH1ADB는 산업용 가스 및 증기 터빈 시스템을 제어, 보호 및 모니터링하도록 설계된 GE Mark VI 터빈 제어 시스템의 기본 부분입니다.

발전산업: 발전 산업에서 GE IS200BICIH1ADB는 터빈의 안전하고 효율적인 작동과 발전의 안정성을 보장하기 위해 가스 및 증기 터빈 발전소에 널리 사용됩니다.

문제 해결

통신 또는 데이터 손실 없음: 모든 배선 연결과 직렬 케이블 및 이더넷 케이블이 단단히 연결되어 있는지 확인하십시오. 통신 프로토콜 설정(IP 주소, 전송 속도 등)이 올바르게 구성되었는지 확인하세요. 네트워크 진단 또는 통신 점검을 수행합니다.

잘못된 데이터 전송: 직렬 통신 포트 및/또는 이더넷 포트 성능 저하를 살펴보십시오. EMI를 제거하려면 모든 케이블을 적절하게 차폐해야 합니다. 필요한 경우 ToolboxST 소프트웨어를 사용하여 보드 구성을 변경하십시오.

모듈의 전원이 켜지지 않음: 전원 전압이 요구 범위(18V~32V DC) 내에 있는지 확인하십시오. 배선과 커넥터가 손상되었거나 연결이 느슨하지 않은지 확인하십시오. 파손된 경우 새 퓨즈나 부품을 설치하십시오.

진단 경고: 내장된 진단 도구를 사용하여 오류 또는 오류 코드를 분석합니다. 하드웨어 문제가 있는 경우 필요에 따라 하드웨어 구성 요소나 케이블을 교체합니다. 통신 설정이 네트워크가 설정된 방식과 일치하는지 확인하십시오.
