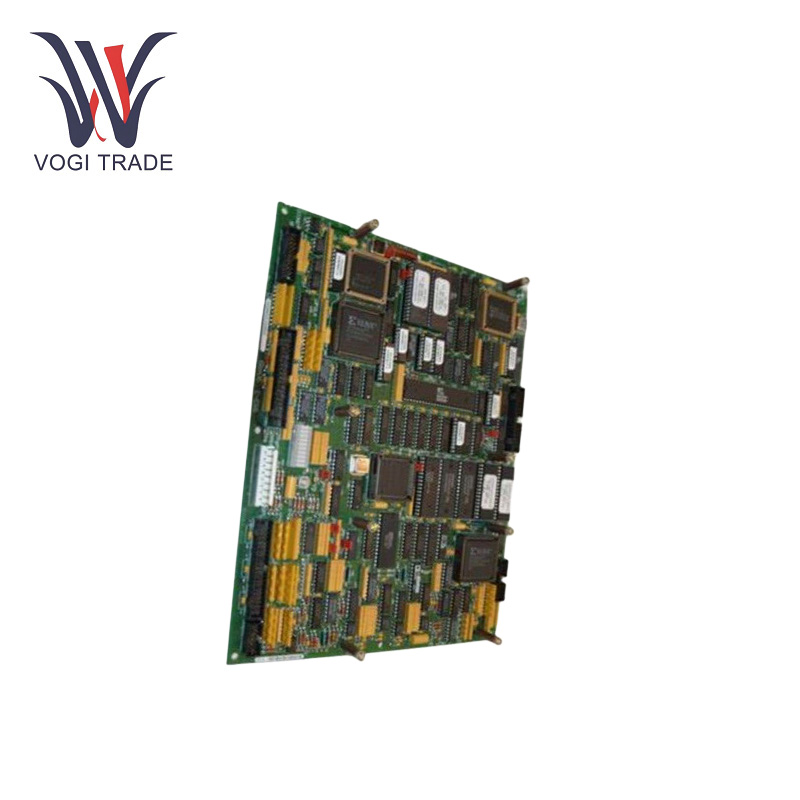

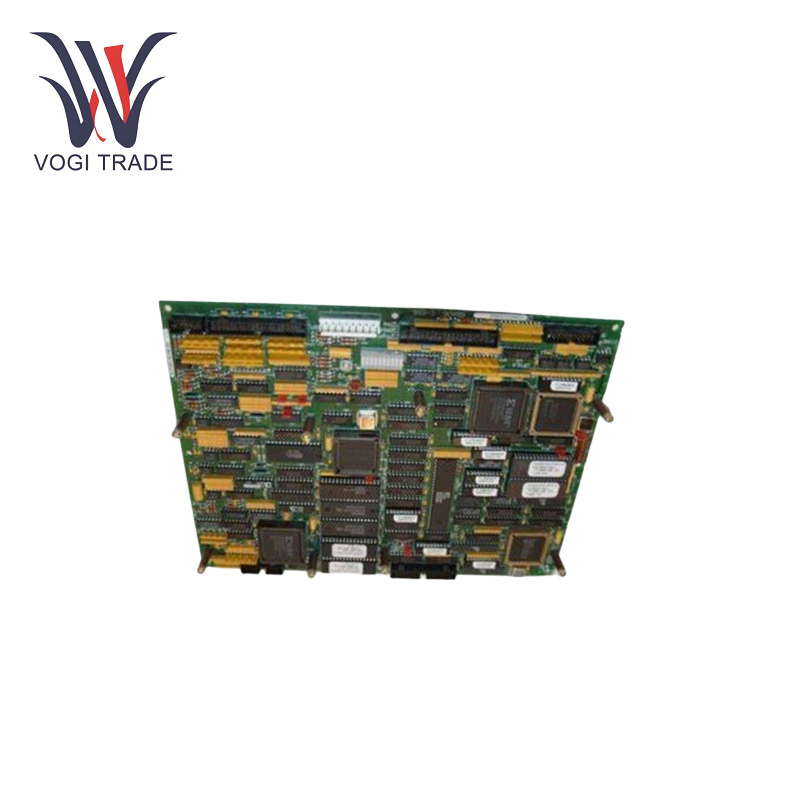

GE IS200BICIH1ACA

작동 매개변수

전원 공급 장치: 5V DC

릴레이: 카드에는 제어 또는 진단 신호를 관리하는 데 사용할 수 있는 3개의 릴레이가 포함되어 있습니다.

지표: 전면판의 녹색 "IMOK" LED는 카드의 작동 상태를 나타냅니다.

입력/출력 감도: 전압(VIN) 또는 4-20mA 신호에 대해 구성 가능합니다.

작동 온도 범위: -15°C ~ +55°C.

보호 수준: 공장에서 사전 로드된 펌웨어가 포함된 온보드가 포함되어 있습니다.

제품특징

통신 인터페이스: Mark VI 제어 시스템용 RS-232C 통신. Mark VI 컨트롤은 드라이브 시스템, 외부 컨트롤러 및 개인용 컴퓨터와 통신할 수 있습니다.

릴레이 제어: 카드에 3개의 릴레이를 통합하면 사용자가 주변 시스템을 제어하거나 경보를 트리거하여 터빈 시스템의 작동 제어를 더욱 강화할 수 있습니다.

24점 터미널 블록: GE IS200BICIH1ACA 카드에는 입력 및 출력 신호의 현장 배선을 지원하는 24점 터미널 블록이 장착되어 있습니다. 단자대는 현장 교체가 가능하도록 설계되었으며 2-3mm² 와이어 및 300V 절연 사용을 지원합니다. 터미널 블록은 외부 장치 및 시스템에 대한 안정적인 연결을 제공합니다.

분리 기능: 배리어형 터미널 블록은 현장 유지 관리가 용이하도록 설계되었으며 플러그를 뽑아 설치 및 문제 해결에 도움을 줄 수 있습니다.

Simplex 및 TMR 구성과 호환 가능: GE IS200BICIH1ACA 카드는 단순 구성과 TMR 구성을 모두 지원하는 것으로 알려져 있어 높은 수준의 가용성과 중복성을 요구하는 다양한 터빈 제어 설정에 적합합니다.

B확인평면 통합:이러한 모든 요소는 카드의 기능에 기여하지만 가장 중요한 측면은 백플레인 통합입니다. 백플레인 통합에서는 카드 뒷면에 있는 두 개의 커넥터를 통해 카드를 시스템의 기본 인터페이스 구성 요소에 연결할 수 있습니다. 이 커넥터는 백플레인의 카드 슬롯에 삽입되며 터빈 제어 시스템 내에서 안전한 연결을 제공합니다.

펌웨어가 사전 설치된 메모리 및 펌웨어: GE IS200BICIH1ACA에는 공장에서 사전 설치된 펌웨어가 포함된 펌웨어가 내장되어 있습니다. 이 펌웨어는 Mark VI 터빈 제어 시스템에서 작동하는 카드를 지원하는 데 사용됩니다. 따라서 다시 프로그래밍하거나 제거해서는 안 됩니다. 파손된 경우 카드 전체를 교체해야 합니다.

설치

설치: 카드에는 카드 뒷면의 시스템 백플레인에 있는 카드 슬롯에 밀어 넣는 두 개의 커넥터가 있습니다. 이 장착은 제어 시스템에 대한 안정적인 연결을 보장합니다.

전원 켜기:GE IS200BICIH1ACA는 5V DC 전원 공급 장치에 연결되어야 합니다.

필드 터미널: 이 카드에는 필드 배선용 24점 터미널 블록이 통합되어 있어 다양한 필드 입력/출력 애플리케이션을 용이하게 합니다.

Co구성: 점퍼 스위치는 필요한 입력/출력으로 설정되어야 합니다(통합: 전압 또는 4-20mA).

적용 범위

P힘을 빌려줘R세대n: 터빈 제어 시스템(가스 및 증기)으로 제어 시스템과 외부 장치와의 원활한 통신이 필요합니다.

프로세스 제어: GE IS200BICIH1ACA 산업분야에서는 실시간 모니터링 및 제어에 대한 수요가 있습니다.

에너지: 터빈 및 발전기 제어의 작동을 처리하는 데 사용되는 에너지 생성 및 분배 시스템입니다.

문제 해결

LED 표시기 확인: 녹색 IMOK LED IMOK LED가 켜지지 않으면 카드에 전원이 공급되지 않거나 카드에 결함이 있는 것입니다. LED가 깜박이거나 빨간색이면 통신 문제나 카드 내부 부품에 문제가 있을 가능성이 높습니다.

전원 공급 확인: 5V DC 전원 공급 장치가 안정적이고 올바르게 연결되어 있는지 확인하세요.  변동이나 정전은 카드 작동에 영향을 미칩니다.

현장 배선 검사:24점 터미널 블록을 검사하여 와이어가 느슨하거나 분리되지 않았는지 확인합니다. 배선이 입력/출력 구성과 일치하는지 확인하십시오.

점퍼 설정 확인:처음으로 장치를 사용하는 경우 입력/출력(전압 또는 4-20mA용)의 점퍼 스위치가 올바르게 구성되었는지 다시 확인하십시오.

보드 교체:카드의 이러한 주요 구성 요소 중 하나라도 손상되면 보드 전체를 교체할 수밖에 없으며 다시 프로그래밍할 수 없습니다.
