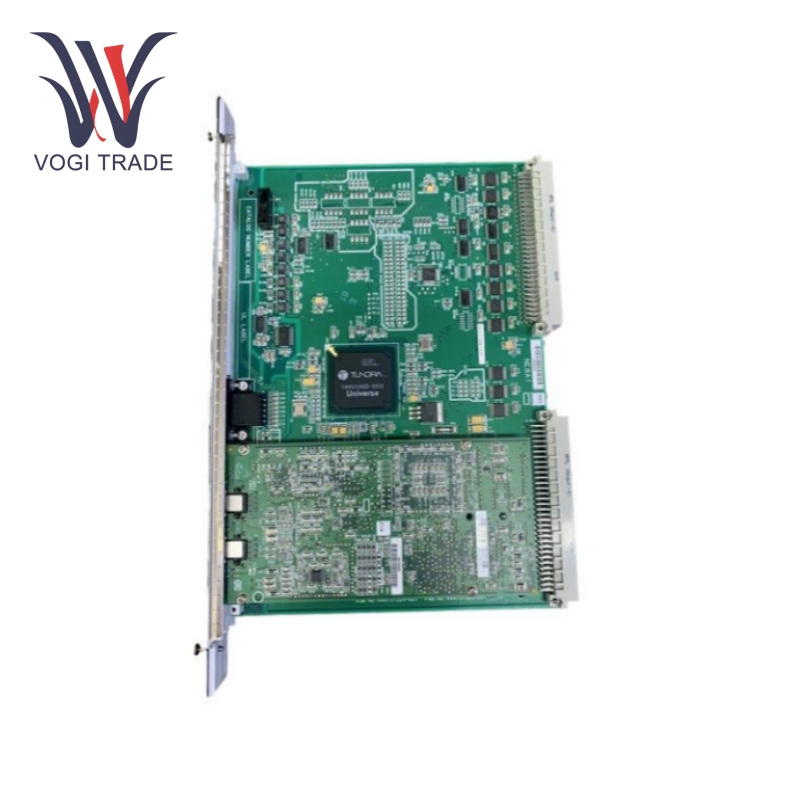

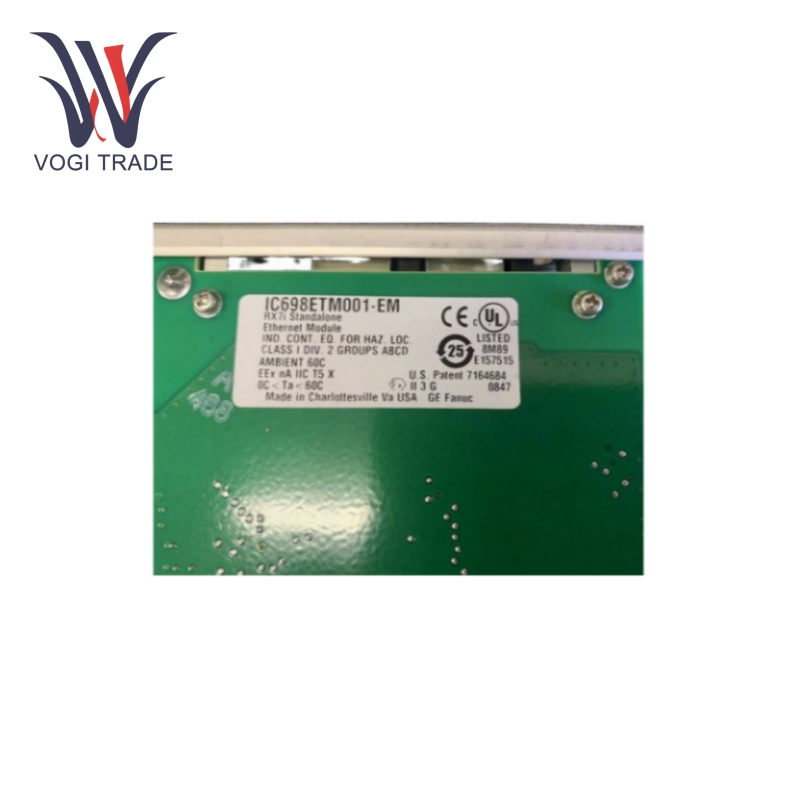

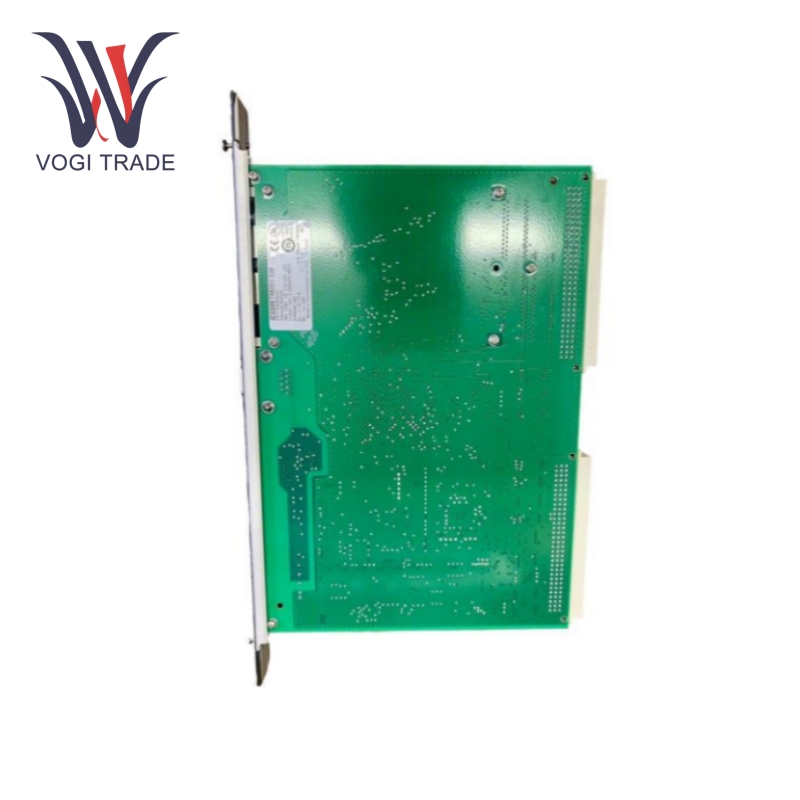

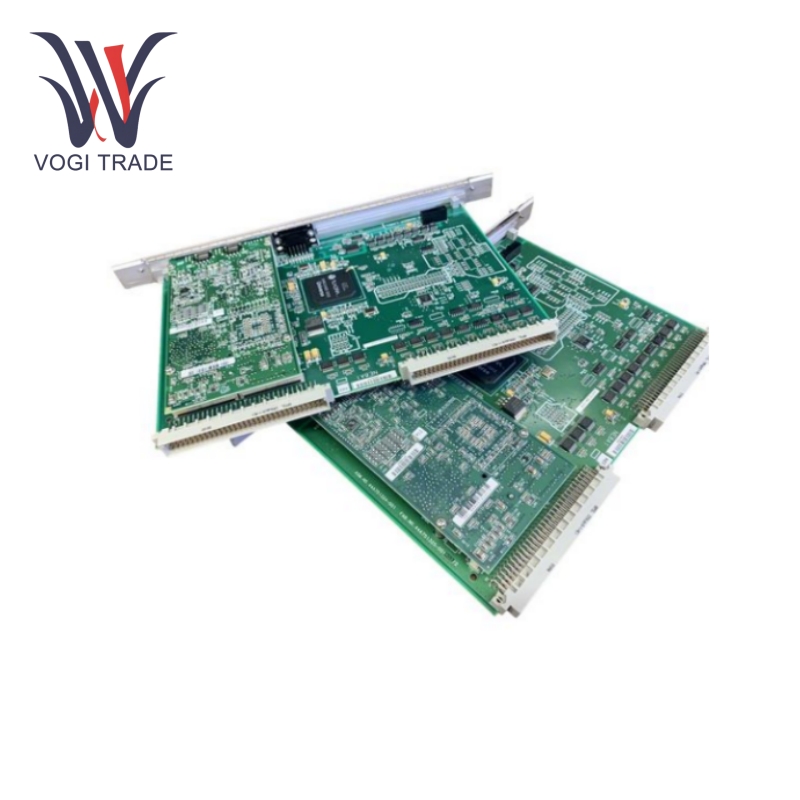

GE IC698ETM001

작동 매개변수

전압: GE IC698ETM001 Jimena는 5V DC에서 작동합니다. 전류: 1.2A 전류, 1.5A 최대 전류.

작동 온도: 작동 온도 범위는 섭씨 0~60도 사이로 산업용 애플리케이션을 지원합니다.

이더넷 포트: 2개의 10BaseT/100BaseTX 이더넷 포트가 제공됩니다. 이 포트는 자동 감지되어 RJ-45 커넥터(차폐형 8핀 암)를 사용하여 10/100Mbps의 전송 속도로 작동합니다. 포트는 데이지 체인 연결을 허용하므로 링, 스타 또는 선형 토폴로지를 구현할 수 있습니다. 구현된 IP 주소 지정은 고유하거나 중복될 수 있습니다.

직렬 포트: 하나의 RS-232 DCE 포트(스테이션 관리자 포트)는 1200~115,200bps 사이의 전송 속도를 가지며 구성 목적으로 사용됩니다.

프로세서 속도: 이 모듈은 200MHz 이더넷 프로세서 속도를 갖추고 있어 효율적인 데이터 처리 및 통신을 보장합니다.

제품특징

이더넷 통신: 두 개의 이더넷 포트는 RX7i 제어 시스템과 네트워크의 다른 장치 간의 고성능 이더넷 통신을 보장합니다. 제공되는 TCP/IP 통신 서비스에는 다른 컨트롤러, 원격 I/O 장치, 인간-기계 인터페이스(HMI) 시스템 및 타사 소프트웨어 애플리케이션과의 통신을 위한 SRTP, SRTP 클라이언트, Modbus/TCP 서버 및 Modbus/TCP 클라이언트가 포함됩니다. .

사이트 관리 및 진단: GE IC698ETM001은 상당히 포괄적인 현장 관리 및 진단 도구를 갖추고 있습니다. 내장된 LED에는 "Module Normal", "LAN Online", "Status 100", "Link P1", "Link P2"가 포함되어 모듈 작동 및 통신 상태를 실시간으로 표시합니다. 이러한 기능은 운영자가 기존 문제를 신속하게 식별하고 복구하는 데 도움이 됩니다.

구성 및 프로그래밍: GE IC698ETM001은 다양한 애플리케이션에 따라 설정할 수 있는 완벽한 구성 및 프로그래밍 서비스를 제공합니다. 통신 프로토콜은 플래시 메모리에 저장되며 나중에 CPU 직렬 포트를 통해 쉽게 업로드할 수 있어 향후 업그레이드에 대한 유연성을 제공합니다.

데이터 교환 및 동기화: 정기적인 데이터 교환 및 EGD Class 2 작동이 가능하여 안정적이고 정확한 데이터 전송을 보장합니다. 또한 이더넷 네트워크의 SNTP 시간 서버와 시간을 동기화할 수 있으므로 제어 시스템의 정확한 시간과 조율된 작동이 보장됩니다.

적용 범위

산업 자동화: GE IC698ETM001 Jimena는 제조 산업에서 생산 라인, 기계 및 자동화된 워크스테이션을 모니터링하고 제어하는 ​​데 널리 사용됩니다. 이를 통해 자동화 시스템에 다양한 구성요소를 효과적으로 통합할 수 있어 생산 효율성과 제품 품질이 향상됩니다.

프로세스 제어: 화학, 석유, 식품 및 음료 산업에서 모듈은 공정 생산을 모니터링하고 제어합니다. 실시간 데이터 수집과 센서, 컨트롤러 및 액추에이터 간의 통신을 통해 프로세스 안정성과 안전성을 보장합니다.

전력산업: 전력 부문에서 GE IC698ETM001은 현재 배전, 발전 및 변전소 장비의 모니터링 및 제어에 사용됩니다. 안정적인 이더넷 통신을 통해 전력 시스템을 효율적으로 관리 및 제어할 수 있어 전력망의 안정성과 신뢰성이 향상됩니다.

건물 관리 시스템: 건물 자동화의 경우 GE IC698ETM001을 사용하여 건물 내 HVAC(난방, 환기 및 공조), 조명 및 보안 시스템과 같은 다양한 시스템을 통합할 수 있습니다. 이러한 통합은 중앙 제어 및 모니터링 시설을 제공하여 에너지 효율성과 임차인의 편안함을 향상시킵니다.

물 및 폐수 처리: 수처리장이나 폐수처리장에서 GE IC698ETM001은 수질 매개변수, 유량, 장비 상태를 모니터링하고 제어하는 ​​데 도움을 줍니다. 이는 처리 과정이 최적으로 작동하고 깨끗하고 안전한 물을 제공하도록 보장합니다.

교통 통제 시스템: GE IC698ETM001은 신호등 제어, 교통 흐름 모니터링, 다양한 교통 통제 장치 간의 통신 관리를 위한 교통 관리에 효과적으로 사용될 수 있습니다. 이는 교통 시스템이 제대로 작동하고 혼잡을 줄이는 데 도움이 됩니다.
