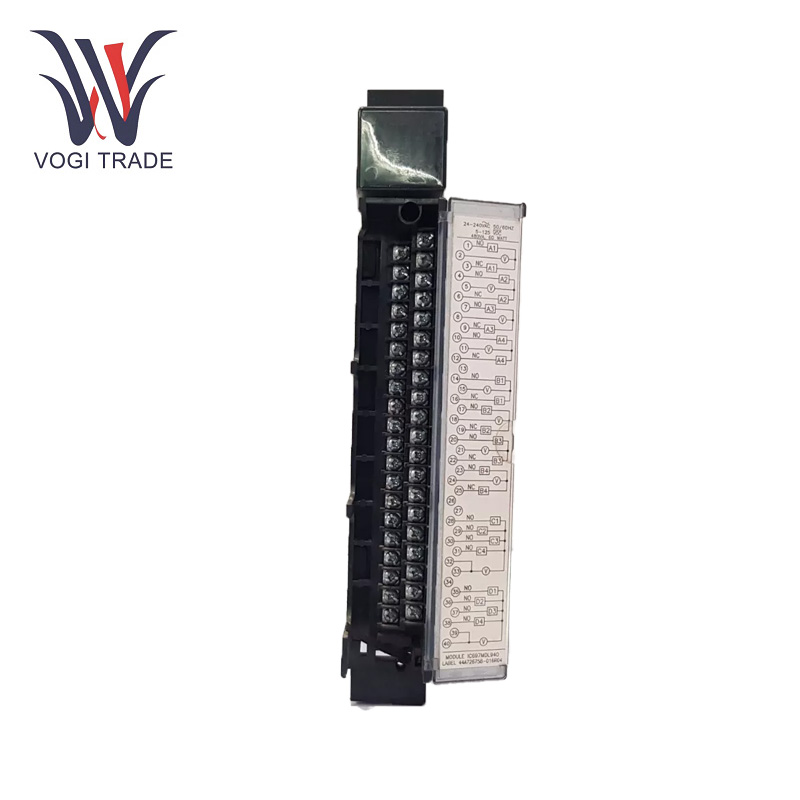

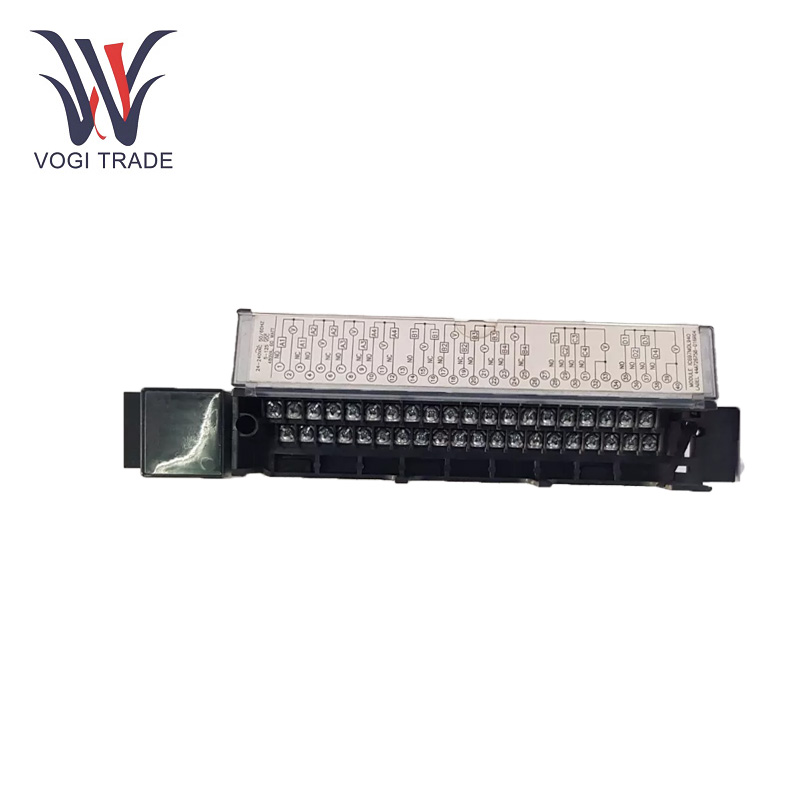

GE IC697MDL940

작동 매개변수

정격전압: 120/240VAC 또는 5/24/125VDC.

출력 수: 8개의 절연형 Form C(SPDT) 릴레이와 8개의 Form A(SPST) 릴레이로 구성된 16개의 출력.

최대 부하 전류:

120/240VAC 또는 24VDC에서 포인트당 2A.

125VDC에서 포인트당 0.2A.

전력 소비: 백플레인의 5V 버스에서 750mA를 끌어옵니다.

스위칭 주파수: 유도 부하의 경우 분당 최대 20사이클.

최소 부하: 10mA로 안정적인 작동을 보장합니다.

I기도이온 전압: 필드 측과 로직 측 사이에 1500V가 있어 견고한 절연을 제공합니다.

제품특징

릴레이 출력: 다양한 현장 장치를 제어하기 위한 8개의 Form C 및 8개의 Form A 릴레이 출력.

보호: 출력 회로에는 RC 스너버 회로가 장착되어 있으며 충격 방지 기능이 있습니다. 포인트별 플래시는 과전류 보호 요소로 통합되어 있습니다.

외부 전원 필요 없음: 모듈만으로 전원이 공급되며, 외부 전원이 필요하지 않습니다.

고속 신호에 대한 작업: GE IC697MDL940은 수많은 디지털 및 아날로그 신호를 즉각적으로 인식할 수 있도록 개발되었습니다. 복잡한 산업 자동화 설정에서는 여러 센서와 액추에이터가 서로 통신해야 하는 경우가 많습니다. 다양한 장치로부터 신호를 수신하여 이를 작동 명령으로 변환할 수 있습니다.

다양한 I/O 구성: 입력 및 출력 채널을 조정할 수 있습니다. 사용자는 자신의 애플리케이션 필요에 따라 구성을 수정할 수 있습니다. GE IC697MDL940은 개별 제어를 위한 디지털 I/O이든 연속 변수 모니터링을 위한 아날로그 I/O이든 유연성을 제공합니다.

내결함성 및 중복성: 특정 내결함성 메커니즘을 갖추고 있어 신호나 내부 구성 요소에 존재하는 오류를 감지할 수 있습니다. 눈에 띄는 오류가 있는 경우 GE IC697MDL940은 제한된 기능을 계속 사용하거나 작업자에게 경보를 울릴 수 있습니다. 제어 시스템 신뢰성은 이중화 기능을 통해 지원됩니다.

설치

준비: 전기적 위험을 방지하기 위해 설치 전에 PLC 랙의 전원이 꺼져 있는지 확인하십시오. 그러나 모듈은  Series 90-70 PLC 랙의 빈 슬롯용이어야 합니다.

마운트하려면: 모듈을 대상 슬롯 위에 놓고 딸깍 소리가 들리거나 아래쪽으로 느껴질 때까지 아래로 세게 누릅니다. 모듈이 떨어지거나 지진이 발생하지 않도록 인력이나 잠금 장치를 사용하여 모듈을 고정하십시오.

현장 배선:물론 해당 설치자가 현장 장치 연결을 위한 탈착식 단자판을 가지고 있는 경우 모든 연결을 안전하게 수행해야 합니다. 극성과 작동이 올바른지 확인하려면 사용 설명서의 배선도를 참조하세요.

파워유p:설치 및 배선이 완료되면 PLC 랙의 전원을 켜십시오. 모듈의 상태 표시등을 확인하여 제대로 작동하는지 확인하세요.

적용 범위

자동차 제조: 자동차 생산공장에서는 GE IC697MDL940을 로봇용접기, 조립라인 컨베이어, 품질검사 시스템 제어에 활용하고 있습니다. 이러한 구성 요소가 작동하는 방식을 조정함으로써 효율적인 차량 생산에 도움이 됩니다.

항공우주 산업:항공우주 제조 및 테스트를 위한 정밀 기계 및 계측기의 제어를 관리할 수 있습니다. GE IC697MDL940은 정밀도와 신뢰성이 중요한 환경에서 압력, 온도, 위치와 같은 변수를 관찰하고 조절합니다.

산업용 로봇:GE IC697MDL940은 로봇 컨트롤러와 로봇 작업셀의 외부 센서 및 액추에이터 간의 인터페이스 역할을 합니다. 이를 통해 로봇은 환경 변화에 적응하고 복잡한 작업을 매우 정확하게 실행할 수 있습니다.

문제 해결

모듈이 응답하지 않음: 모듈이 PLC 랙에 올바르게 설치되고 단단히 고정되었는지 확인하십시오. 전원 공급 장치를 확인하여 PLC 랙에 전원이 공급되는지 확인하십시오.

출력 채널 오류: 현장 배선에서 연결이 느슨하거나 배선 오류가 있는지 확인하십시오. 연결된 현장 장치가 올바르게 작동하는지 확인하십시오. 단선된 출력에 해당 퓨즈를 확인하고, 끊어진 경우 교체하십시오.

간헐적인 작동:각 출력에 연결된 부하가 지정된 전류 정격을 초과하지 않는지 확인하십시오. 성능에 영향을 미칠 수 있는 과도한 진동이나 극한 온도와 같은 환경 요인을 검사하십시오. 스위칭 주파수를 검토하여 특히 유도성 부하의 경우 모듈 성능 내에 있는지 확인하십시오. .
