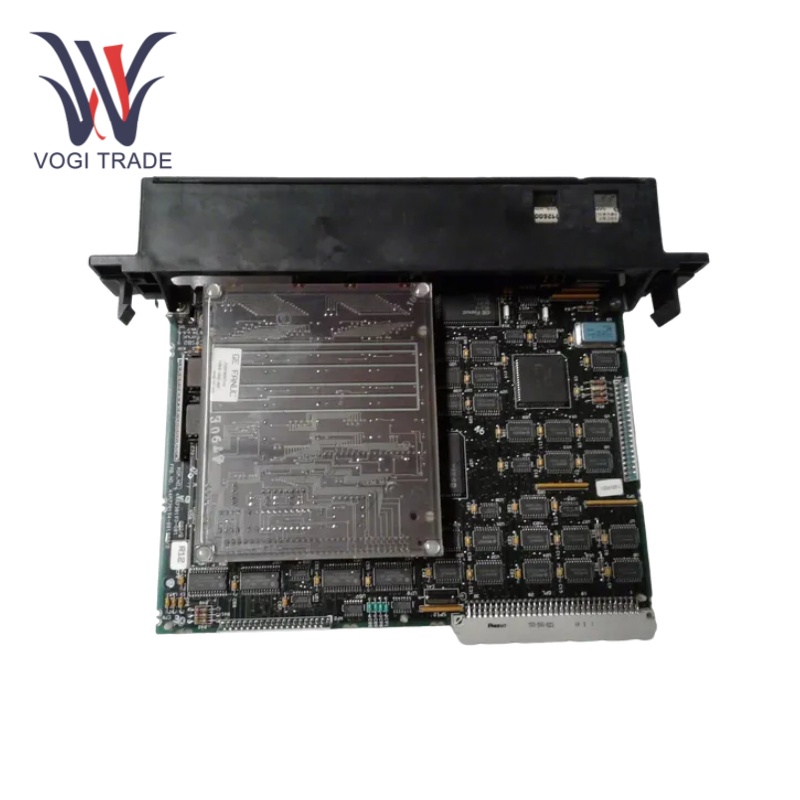

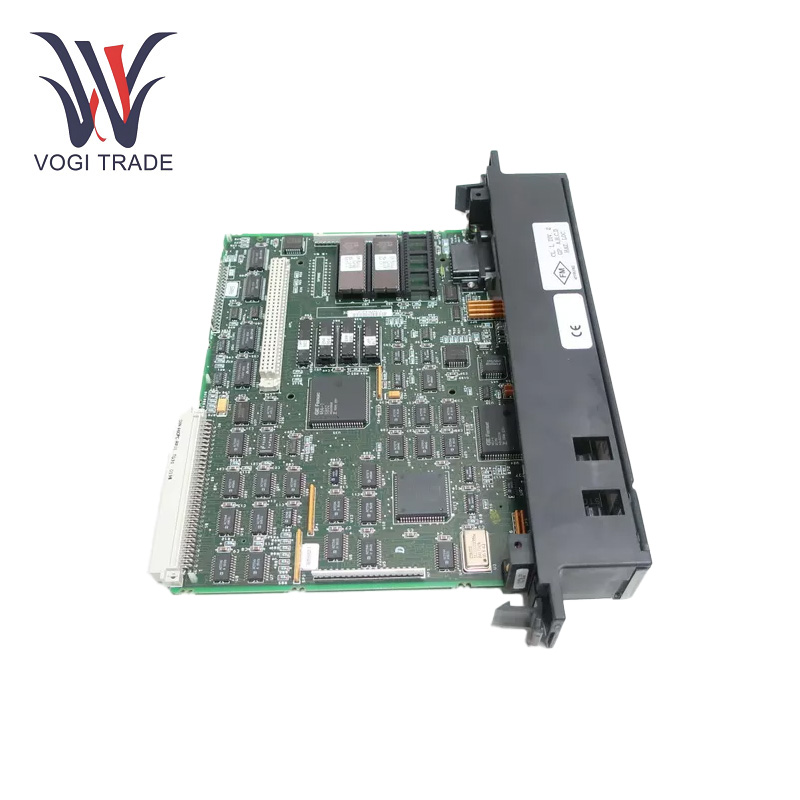

GE IC697CPU771

작동 매개변수

전압 요구 사항:CPU는 시리즈 90-70 랙의 5V 백플레인 버스에서 전력을 끌어옵니다.

전력 소비: 5V DC에서 1.1A.

디지털 I/O 용량:모든 조합에서 최대 2,048(2K)개의 디지털 I/O 포인트를 지원합니다.

아날로그 I/O 용량:프로세스 제어 및 모니터링 애플리케이션을 위해 최대 8,000(8K) 아날로그 I/O 포인트를 처리합니다.

환경 보호:산업용으로 설계되었으며 통제된 환경에서 먼지 및 기타 오염 물질에 대한 높은 저항성을 갖습니다.

CMOS 배터리 백업: 정전 중에도 메모리를 유지합니다.

자동 결함 진단: 런타임 오류로부터 보호하고 문제 해결을 위한 상태 피드백을 제공합니다.

마이크로프로세서:12MHz 80C186은 빠르고 효율적인 처리를 위한 것입니다.

메모리 요구 사항:사용자 프로그램 및 데이터 저장을 위한 확장 보드가 필요합니다.

최대 메모리: 광범위한 애플리케이션을 위한 최대 512KB의 메모리 용량.

명령 실행 속도: 부울 논리 명령을 0.4마이크로초 내에 실행하여 신속한 의사 결정이 가능합니다.

직렬 포트: 프로그래밍 및 통신용 RS-232 포트 1개. LAN 인터페이스 및 코프로세서 모듈을 포함한 다양한 스마트 옵션 모듈과 호환됩니다.

모듈성: 이산형, 아날로그 및 버스 컨트롤러 I/O 모듈과 호환되므로 유연한 시스템 설계가 가능합니다.

진단 LED:전원 및 작동 상태를 포함하여 모듈의 시각적 상태를 제공합니다.

제품특징

높은 의사소통이온화 능력: RS232/RS485를 포함한 이더넷 및 직렬 포트와 같은 다중 통신 포트가 내장되어 있습니다. 이것이 바로 산업용 네트워크 전반에 걸쳐 다른 장치와 원활하게 인터페이스하여 데이터 교환 및 조정된 제어를 촉진할 수 있는 이유입니다. GE IC697CPU771 은 PLC, HMI 및 기타 지능형 장치와 상호 작용할 수 있습니다.

유연한 프로그래밍: 수백 가지 프로그래밍 언어와 함께 작동하며 다양한 애플리케이션 요구 사항에 맞게 조정할 수 있습니다. 엔지니어는 래더 로직, 구조화된 텍스트 또는 기능 블록 다이어그램을 사용하여 맞춤형 제어 프로그램을 만들 수 있습니다. 이를 통해 사용자는 복잡한 자동화 전략을 구성할 수 있습니다.

진단 및 모니터링 기능: 통합 진단 도구는 장치의 상태를 지속적으로 모니터링합니다. GE IC697CPU771은 과열, 메모리, 통신 오류 등의 오류도 감지할 수 있습니다. 또 다른 일반적인 기능은 작업 진행 상황을 시각적으로 알려주는 LED 표시등으로, 대부분의 문제를 진단하는 데 매우 유용합니다.

설치

준비:CPU 의 제어 스위치를 'STOP'으로 설정된 세 위치 제어로 전환합니다.

메모리 확장 보드: 사용자 프로그램 및 데이터를 위한 충분한 저장 공간을 사용자에게 제공하기 위해 CPU에 메모리 확장 보드를 추가합니다.

배터리 설치: 정전 중에도 메모리를 유지하려면 지정된 배터리 슬롯 중 하나에 CMOS 배터리를 삽입하세요.

설치: CPU 모듈을 PLC 랙의 슬롯 1에 삽입하고 단단히 연결되었는지 확인하세요.

파워 업:랙에 전원을 복원합니다.

적용 범위

제조업 부문:공장 자동화 생산라인의 핵심 플레이어입니다. GE IC697CPU771은 컨베이어 벨트, 로봇 팔, 머시닝 센터 등의 장비를 작동합니다. 이러한 장치의 움직임을 조정하여 생산성과 품질 관리를 향상시킵니다.

프로세스 제어: 화학, 의약품, 식품가공 등 복잡한 공정의 공정관리입니다. GE IC697CPU771은 온도, 압력, 유량 및 기타 주요 매개변수를 제어합니다. 생산 공정이 일관되고 안전하게 유지되도록 하는 것입니다.

발전 및 배전: 발전소에서 GE IC697CPU771은 발전기, 개폐 장치 및 배전 시스템을 제어하는 ​​데 사용됩니다. 또한 전력이 안정적으로 유지되고 전력망에 안정적으로 다시 연결되어 전력 중단이나 고르지 못한 변동으로부터 최대한의 보호를 제공합니다.

문제 해결

시작 문제: 모듈이 시작되지 않습니다. 먼저 전원 공급 장치 연결을 확인하십시오. 전압이 올바른지 확인하고, 느슨한 전선이 있는지 확인하십시오. 해당되는 경우 퓨즈를 확인하십시오. 전원 공급이 양호하다고 가정하고 다음으로 부트로더와 펌웨어 버전을 확인하세요. 잘못된 버전은 때때로 시작 실패로 이어질 수 있습니다.

통신 실패: 통신 장애가 발생한 경우 가장 먼저 취해야 할 조치는 케이블 연결을 확인하는 것입니다. 단단히 꽂혀 있고 파손되지 않았는지 확인하세요. 통신 포트 진단 소프트웨어를 실행합니다. 포트 상태가 양호하면 네트워크 설정을 확인하세요. 일치하지 않는 IP 주소, 서브넷 마스크 또는 게이트웨이는 통신을 방해할 수 있습니다.

프로그램 오류: 이는 프로그래밍 오류가 비활성화되어 발생합니다. 즉, 작동 중에 모듈이 제대로 형성되지 않은 경우입니다. 프로그램 경로를 따르려면 제공된 디버깅 도구를 사용하십시오. 잘못된 논리, 잘못된 값 할당, 메모리 액세스 위반 등을 찾아보세요. 대부분의 경우 이러한 오류를 수정하면 비정상적인 동작이 수정됩니다.
