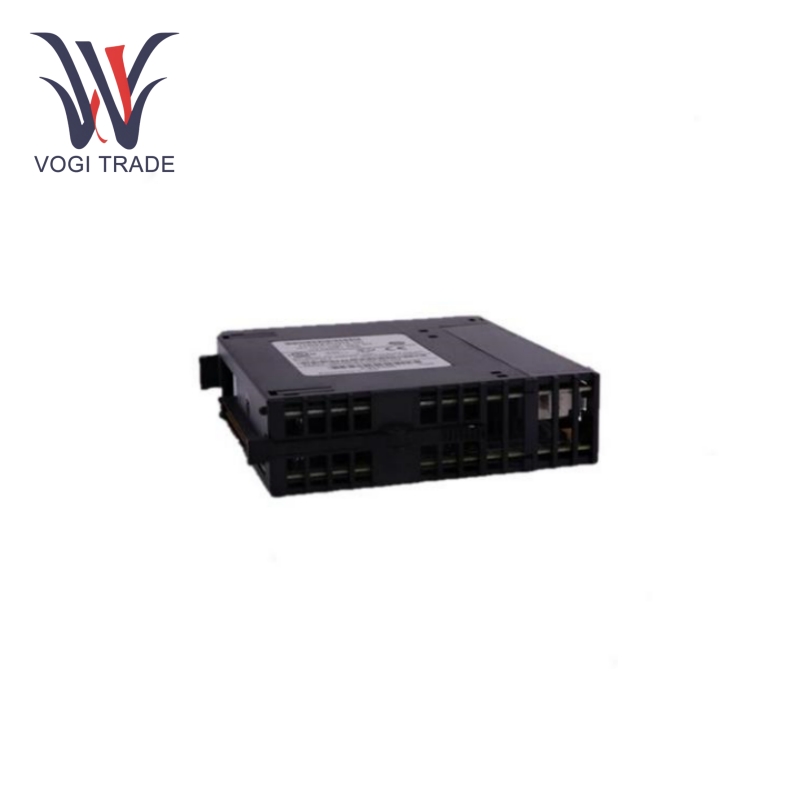

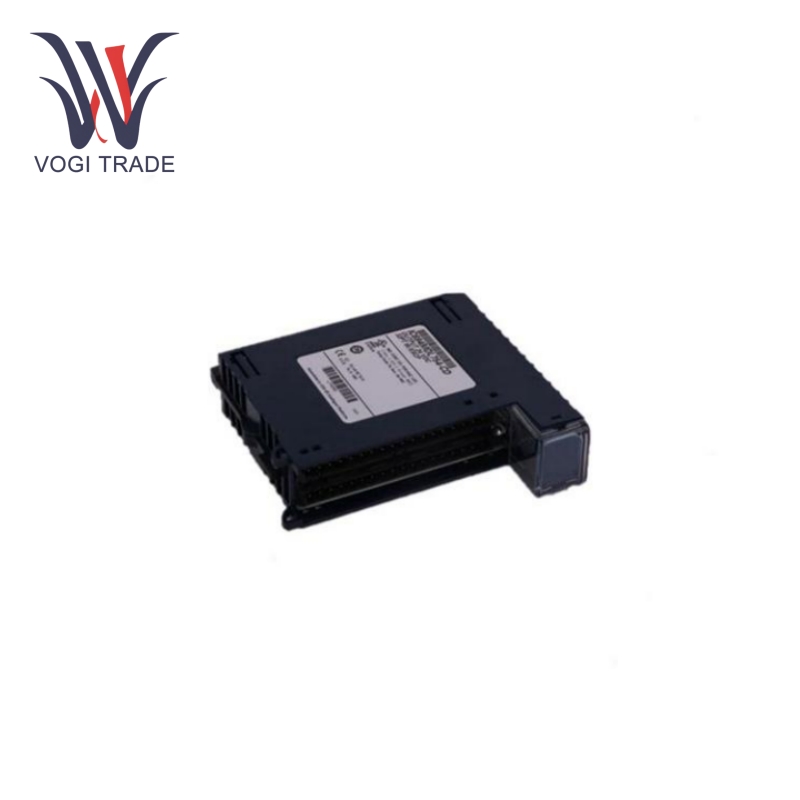

GE IC697CPU731

사용법 매개변수

마이크로프로세서 및 메모리: GE IC697CPU731은 12MHz 정격의 80C186 마이크로프로세서를 갖추고 있으며 대략적인 애플리케이션 요구 사항에 따라 사용자가 구성할 수 있는 데이터 메모리와 애플리케이션 프로그램을 갖추고 있습니다.

I/O 용량: 최대 512개의 I/O 포인트를 임의의 조합으로 연결할 수 있습니다. 아날로그 I/O의 경우 상한을 8000까지 확장할 수 있어 이러한 유형의 컨트롤러가 산업 제어 시스템에서 다양한 신호를 처리할 수 있는 뛰어난 유연성을 제공합니다.

통신 인터페이스: 이 CPU 모듈에는 RS-232 및 RS-485 통신 포트가 내장되어 있으며 SNP, Modbus RTU 및 Series I/O 프로토콜을 지원합니다. 시리즈 I/O 프로토콜은 표준 프로그래밍 기술을 사용하여 ASCII 읽기/쓰기 기능과 모뎀 자동 다이얼 기능을 제공하므로 다른 장치 및 시스템과의 외부 통신이 가능합니다.

제품특징

프로그래밍 및 제어: 프로그래밍은 Windows 기반 소프트웨어나 DOS를 사용할 수 있어 프로그래밍 언어/환경을 유연하게 선택할 수 있습니다. 프로그래밍은 래더 다이어그램, 순차 기능 차트 및 명령문을 사용하여 수행할 수 있습니다. 엔지니어는 복잡한 제어 프로그램을 쉽게 개발할 수 있습니다. CPU는 산업 프로세스를 제어하기 위해 필드버스를 사용하여 로컬로 또는 분산 제어를 위해 I/O 모듈을 제어하는 ​​사용자 프로그램을 실행할 수 있습니다.

데이터 처리 및 산술 연산: IC697CPU731은 다음과 같은 다양한 데이터 처리 작업에 사용할 수 있습니다. 부동 소수점 연산; PID 제어 기능; 그리고 서브루틴. 이를 통해 고급 제어 알고리즘 및 계산을 구현하여 산업 공정에서 온도, 압력 또는 흐름 제어를 향상시켜 제어 시스템의 성능과 정확성을 종합적으로 향상시킬 수 있습니다.

진단 및 모니터링: 강력한 진단 기능은 내장된 PLC 및 I/O 오류 테이블을 통해 오류를 정확히 찾아내고 오류의 시간, 위치 및 성격을 유지하며 더 빠른 문제 해결을 촉진합니다. 눈길을 끄는 LED 표시기는 실행, 오류, 강제 및 통신 상태를 표시하므로 운영자는 시스템 상태를 한눈에 모니터링할 수 있습니다.

보안 및 보호: 4단계 프로그램 비밀번호 보호, OEM 비밀번호 설정, 서브루틴 암호화로 제어 프로그램의 보호와 무결성을 보장하여 무단 액세스 및 수정을 방지합니다.

적용범위

산업 자동화: 자동차 조립 라인과 같은 생산 라인을 제어하기 위해 제조 공장에서 일반적으로 사용되며, 센서 입력을 관찰하고 액추에이터를 제어하여 작업 순서를 구현하여 조화롭고 원활한 생산 프로세스를 보장합니다.

프로세스 제어: 화학, 제약, 식품 가공 산업에서 온도, 압력, 유량, 레벨 등 주요 공정 매개변수를 제어하고 모니터링하는 데 사용됩니다. IC697CPU731의 정밀한 제어는 제품 품질, 효율성 및 생산 안전을 유지합니다.

빌딩 자동화: 건물 관리 시스템에서는 HVAC 시스템, 조명, 출입 통제를 제어하고 모니터링하는 데 사용됩니다. 점유, 일정 또는 외부 요인에 따라 환경 조건을 변경하여 에너지 효율성과 거주자의 편안함을 향상시킬 수 있습니다.

발전 및 배전: 발전소에서 발전기 세트, 개폐 장치, 기타 전기 장비를 모니터링하고 제어하는 ​​데 사용됩니다. 전력 출력을 조정하고, 그리드 매개변수를 모니터링하고, 보호 계전기 기능을 구현하여 그리드의 안정적이고 안정적인 작동을 보장할 수 있습니다.
