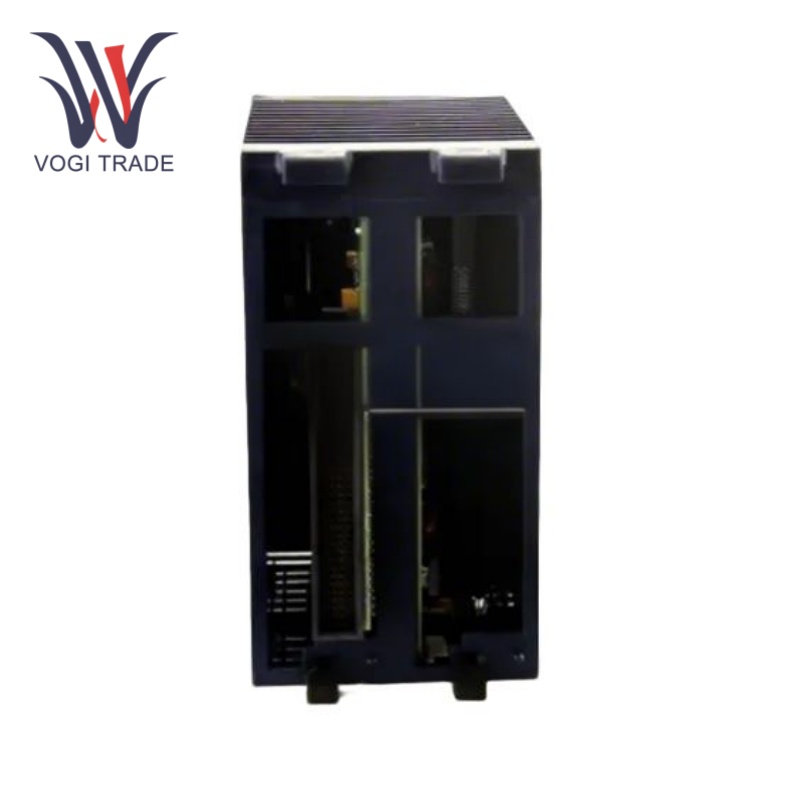

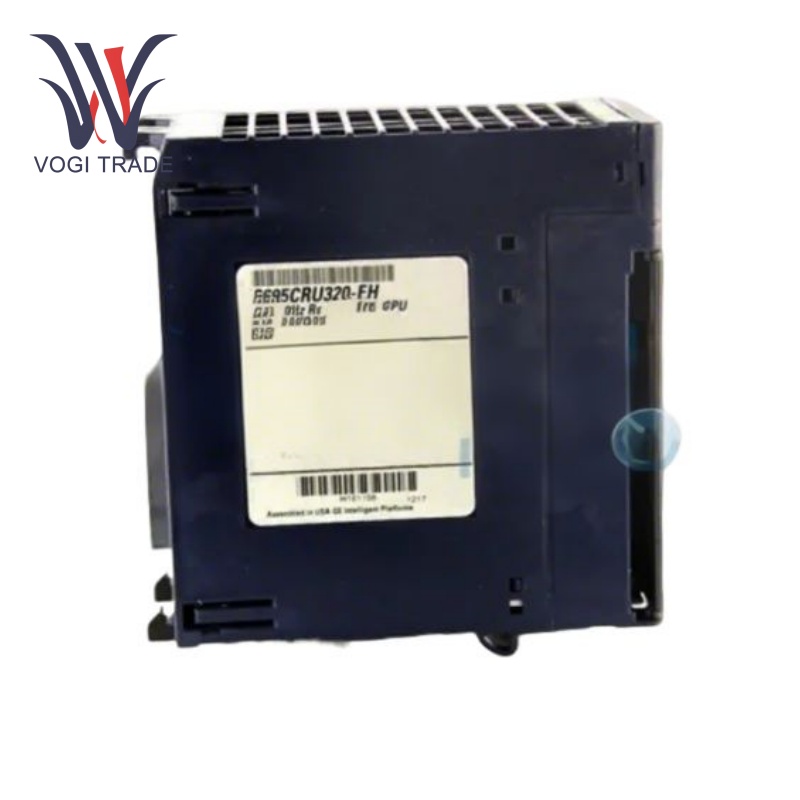

GE IC695CRU320

작동 매개변수

프로세서:1GHz.

메모리:64MB.

직렬 포트:RS-232 및 RS-485.

프로그램 블록:512개의 프로그램 블록을 구성할 수 있습니다.

플래시 내구성:100,000 쓰기/삭제.

데이터 전송:2MB.

전원 요구 사항:3.3V DC.

매장 온도:0°C ~ 60°C.

제품특징

중복된 Hot Standby 기능:활성 컨트롤러에 장애가 발생하면 시스템은 원활하게 대기 프로세서로 전환되어 시스템을 계속 작동할 수 있습니다. 컨트롤러 간 전환이 최대 1 로직 스캔으로 발생하도록 작성되어 최소 전환 시간이  3.133ms가 되었습니다.

강력한 처리 성능:고속 처리 기능을 보장하는 1GHz Celeron M 프로세서를 탑재하여 GE IC695CRU320이 복잡한 제어 로직 및 알고리즘을 처리할 수 있도록 하며, 중요도가 더 높은 애플리케이션과 크고 복잡한 애플리케이션에 필수적인 빠른 실시간 응답을 제공할 수 있습니다. .

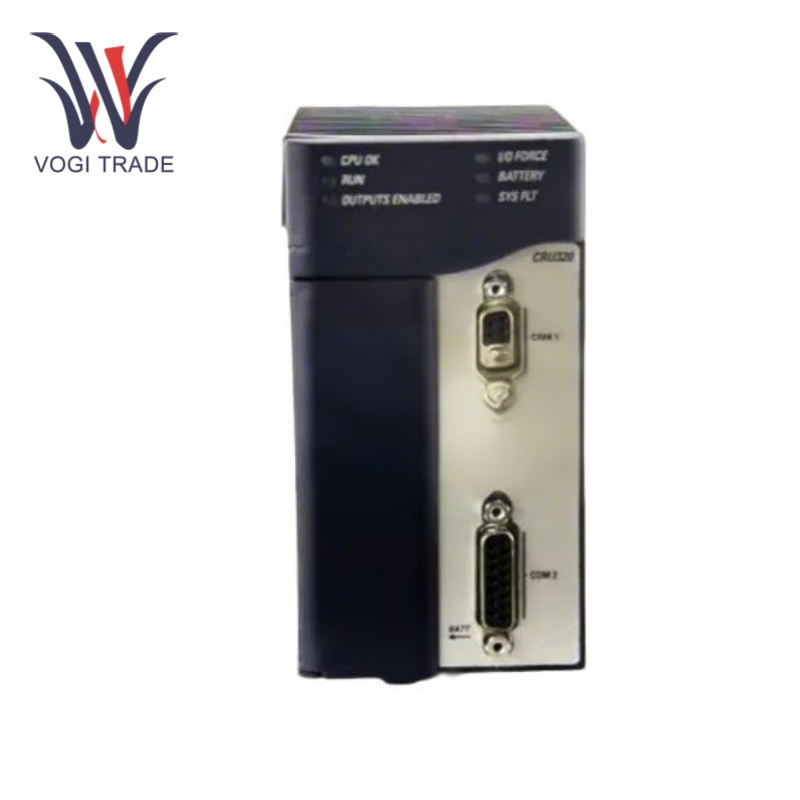

유연한 통신 프로토콜:GE IC695CRU320에는 두 개의 직렬 통신 인터페이스가 있으며 RS232 및 RS485 직렬 통신 표준과 함께 사용할 수 있습니다. 여러 산업 제어 네트워크에 통합이 가능하여 원활한 데이터 교환은 물론 외부 장치 및 시스템과의 상호 작용이 가능합니다.

설치

설치:GE IC695CRU320 프로세서는 RX3i 백플레인과 연결되며 PCI(Peripheral Component Interconnect) 슬롯에 직접 연결됩니다. 모듈이 단단히 삽입되었는지, 잘 연결되었는지 확인합니다. 버스의 다른 모듈은 PCI 버전 2.2 이상을 통해 연결되므로 모든 데이터를 빠르게 전송하고 백플레인과 공유할 수 있습니다.

전원이 잘못됨:필요한 전압 및 전류 요구 사항에 따라 전원 공급 코드를 삽입하십시오. 제대로 작동하려면 1A에서 3.3V DC, 1.2A에서 5V DC가 필요하므로 전원 극성에 주의하여 역접속을 방지하고 전원 전압이 정상 범위에 있도록 하십시오.

통신 연결:두 개의 직렬 포트의 경우 통신 케이블을 통해 장치를 연결합니다. 통신 매개변수(전송 속도, 데이터 비트, 정지 비트 및 패리티 비트)가 적절하게 구성되었는지 확인하십시오. 다른 통신 모듈이나 이더넷 통신을 채택하는 경우 해당 설치에 따라 설치 및 구성하십시오.

문제 해결

중복 전환 실패:활성 프로세서와 대기 프로세서 간의 중복 링크가 연결 및 구성되어 있는지 확인하십시오. GE IC695CRU320 동기식 링크는 올바르게 구성되고 물리적으로 연결되어야 합니다. 다음으로 시스템 설정과 프로그래밍을 확인하여 이중화 전환 조건과 논리가 올바른지 확인하십시오. 가능한 경우 오류가 없는 시뮬레이션 환경에서 이중화 기능을 테스트하여 시스템 오류를 찾습니다.

통신 오류:통신에러는 주로 시리얼 포트의 문제로 인해 발생하므로 통신 케이블이 제대로 연결되어 있는지 확인하고 손상 등은 없는지 확인하시기 바랍니다. 그런 다음 전송 속도, 데이터 비트, 정지 비트 및 패리티 비트와 같은 통신 매개변수 설정이 올바른지 확인하십시오. 통신 케이블을 교체하거나 모뎀을 다른 장치에 연결해 보십시오. 이더넷 통신 문제 등 다른 통신 문제에 대해서는 네트워크 구성 및 관련 모듈 설정을 확인할 수도 있습니다.

프로그램 실행 이상:프로그램 실행이 비정상일 경우 가장 먼저 해야 할 일은 프로그램 코드에 오류나 논리적 모순이 있는지 확인하는 것입니다. 프로그래밍 소프트웨어의 디버깅 도구를 이용하여 프로그램의 실행 상태와 변수 값을 확인하세요. 필요한 경우 프로그램을 최신 버전으로 업데이트하거나 실제 상황에 맞게 수정 및 수정하세요. 또한 메모리 사용량을 모니터링하여 프로그램이 실행될 때 랜덤 액세스 메모리 공간을 너무 많이 사용하지 않았는지 확인할 수 있습니다.

적용 범위

산업 자동화:GE IC695CRU320은 제조 산업에서 조립 라인, CNC 기계, 로봇 팔을 포함한 다양한 생산 장비의 성능을 자동화하고 감독하는 데 활용될 수 있습니다. 생산 라인의 지속적인 운영을 보장하고 생산 효율성, 제품 품질 및 생산 안전을 향상시키기 위해 중복 제어를 제공합니다.

에너지 부문:GE IC695CRU320은 전력설비의 작동상태를 실시간으로 모니터링하고, 발전 및 배전과정을 제어하며, 센서 및 액추에이터와 통신하여 에너지 관리 시스템을 최적화할 수 있습니다. 전력망 네트워크는 안정성과 신뢰성을 보장하는 이중화 설계를 갖추고 있습니다.
