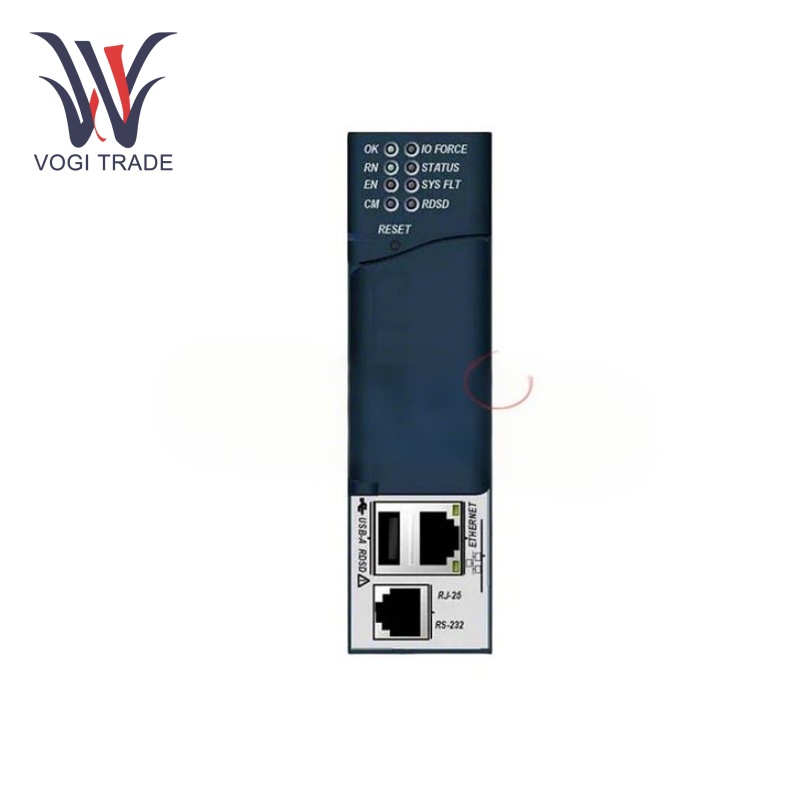

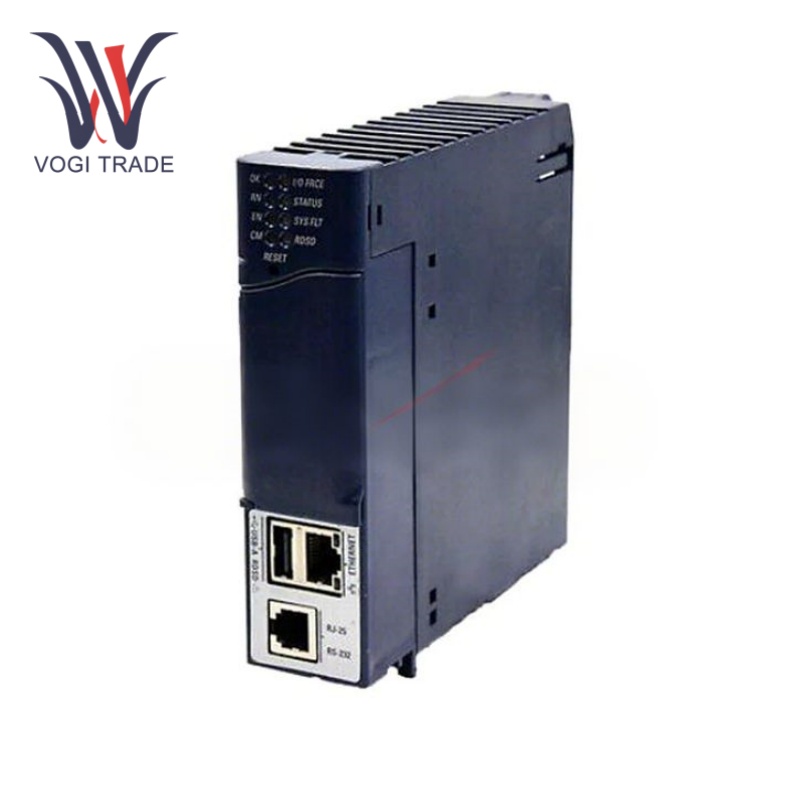

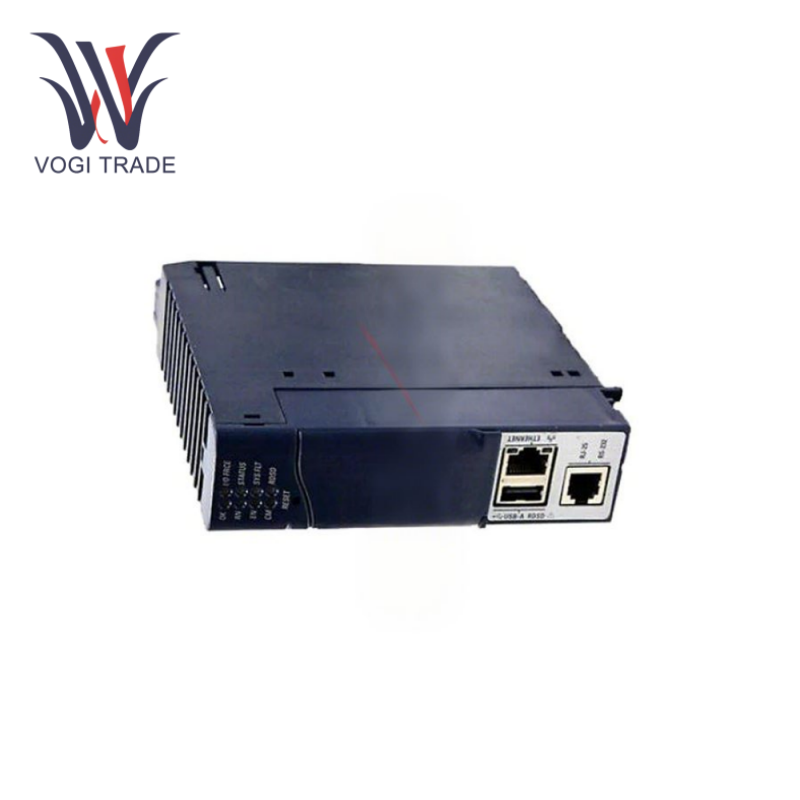

GE IC695CPE305

작동 매개변수

입력 전압:5V DC 1A.

작동 온도:0°C ~60°C.

소음:3% .

I/O 통신 포트:이더넷 1개, 직렬(RS232 또는 RS485) 2개, USB 2.0 호스트 1개.

이더넷을 통한 데이터 통신:10/100Mbps.

새로운 모델의 특징:5MB RAM.

측정: 1000개의 부울 명령어당 0.72ms.

프로토콜:이더넷, Genius, PROFIBUS DP, DeviceNet. SNP 슬레이브, 직렬 I/O 슬레이브 및 Modbus RTU 슬레이브 직렬 프로토콜.

제품특징

이더넷 통신 포트 1개:10/100Mbps 수신기, 이 통신 포트는 프로그래밍 워크스테이션, 인간-기계 인터페이스(HMI), 감독 제어 및 데이터 수집(SCADA) 시스템, 타사 하드웨어 및 소프트웨어 제품, 컨트롤러 간 메시징 및 데이터 교환과 함께 사용할 수 있습니다. 동일한 플랫폼 컨트롤러. 또한 이더넷 포트는 OPC UA에 사용할 수 있어 타사 장치를 OPC 프로토콜을 통해 통합할 수 있습니다. GE IC695CPE305는 이더넷 통신 외에도 RS232 및 RS485 통신 표준을 준수하는 두 개의 직렬 포트를 통합하고 USB 2.0 호스트 포트를 갖추고 있어 스마트폰의 썸 드라이브에서 사용자 프로그램을 다운로드 및 업로드할 수 있습니다.

높은 처리 속도:프로세서 속도는 1.1 GHz이고 일반적인 스캔 속도는 1000 부울 명령당 0.72ms입니다. GE IC695CPE305는 많은 수의 논리 연산 및 데이터 처리 작업을 신속하게 처리할 수 있으며 시스템의 실시간 성능과 높은 효율성을 보장합니다.

충분한 RAM:5MB RAM  및 5MB 비휘발성 사용자 메모리를 갖춘 이 제품은 사용자 프로그램과 데이터를 보관할 수 있는 충분한 공간을 제공합니다. 사용자는 응용 프로그램을 자유롭게 개발하고 확장할 수 있습니다.

설치

설치:RX3i 범용 백플레인은 GE IC695CPE305 모듈을 삽입할 수 있는 위치를 제공합니다. 모듈이 제자리에 안착되었는지, 연결이 제대로 되었는지 확인하세요.

메모: 모듈 방향이 잘못되면 모듈이 들어가지 않습니다.

문제 해결

통신 실패:통신 장애가 발생하는 경우 가장 먼저 확인해야 할 것은 통신 케이블의 상태이며, 올바르게 연결되어 있는지 확인하고 손상되지 않도록 하십시오. 그런 다음 전송 속도, 데이터 비트, 정지 비트 및 패리티 비트와 같은 통신 매개변수 설정이 올바른지 확인하십시오. 통신 케이블을 교체하고 가능하면 다른 장치에 연결하도록 바꿔보세요. 이더넷의 경우 네트워크 구성과 IP가 올바르게 설정되어 있는지 확인하세요.

프로그램 오류:프로그램이 비정상적으로 동작하는 경우 먼저 프로그램 코드에 오류나 논리적 모순이 있는지 확인하세요. 프로그래밍 소프트웨어의 디버깅 도구를 사용하여 프로그램의 실행 상태와 변수 값을 확인하세요.

전원 공급 장치 문제:모듈의 전원이 정상적으로 켜지지 않거나 결함이 있는 경우 가장 먼저 확인해야 할 것은 전원 전압이 정상인지 여부입니다. 다음으로, 전원 공급 케이블이 제대로 연결되어 있는지, 찢어지지 않았는지 확인하세요. 가능하다면 전원 공급 장치를 교체하여 문제의 범위를 좁혀보세요.

적용 범위

산업 자동화:GE IC695CPE305는 주로 자동차 제조, 식품 가공, 의약품 생산 등 산업 자동화 분야의 다양한 생산 라인 제어 시스템에 사용됩니다. 생산 공정 조정, 생산 효율성 향상, 제품 품질 및 생산 안전을 향상시키기 위한 프로그램에 따라 다양한 생산 장비 작동 제어, 생산 공정의 실시간 모니터링을 의미합니다. 또한 이더넷, 직렬 포트 및 기타 통신 인터페이스를 통해 다른 장치에 연결하여 전체 생산 라인의 통합 및 조정을 실현할 수 있습니다.

빌딩 자동화:GE IC695CPE305는 HVAC 시스템, 조명 시스템 및 출입 통제 시스템과 같은 건물의 다양한 장비 및 시스템의 작동을 제어하거나 모니터링하는 데 사용할 수 있습니다. 센서, 액추에이터 및 기타 장치와의 데이터 상호 작용을 통해 건물의 자동 제어 및 에너지 절약 관리를 달성할 수 있으므로 건물의 편안함과 에너지 효율성이 높아집니다.
