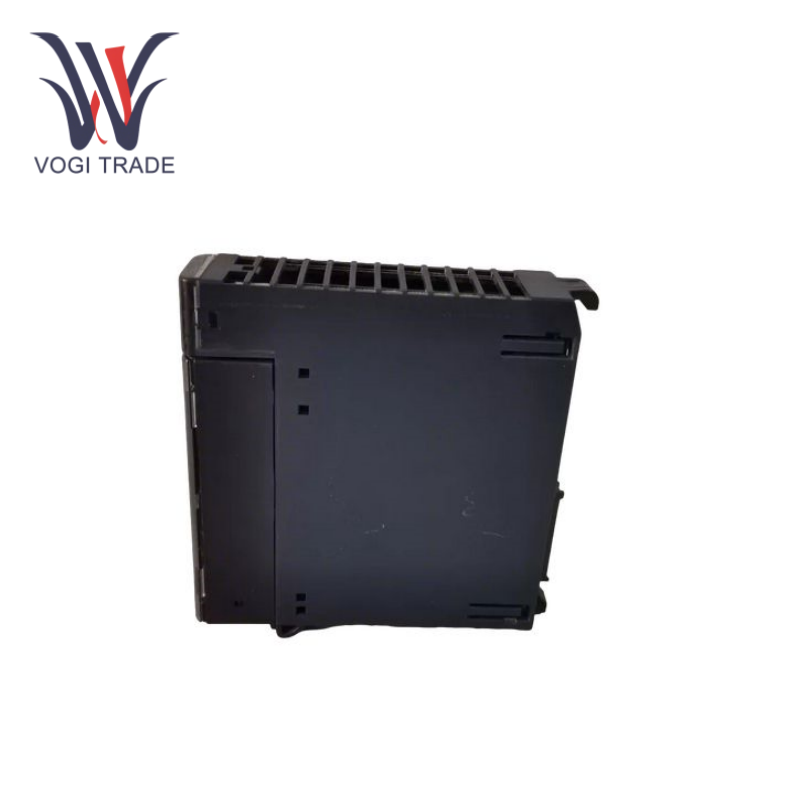

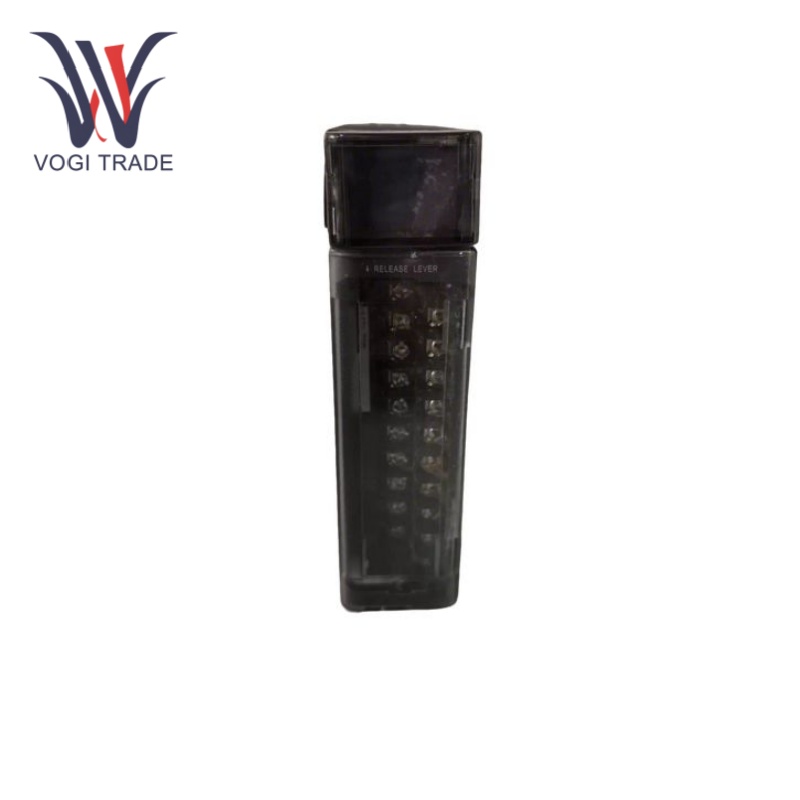

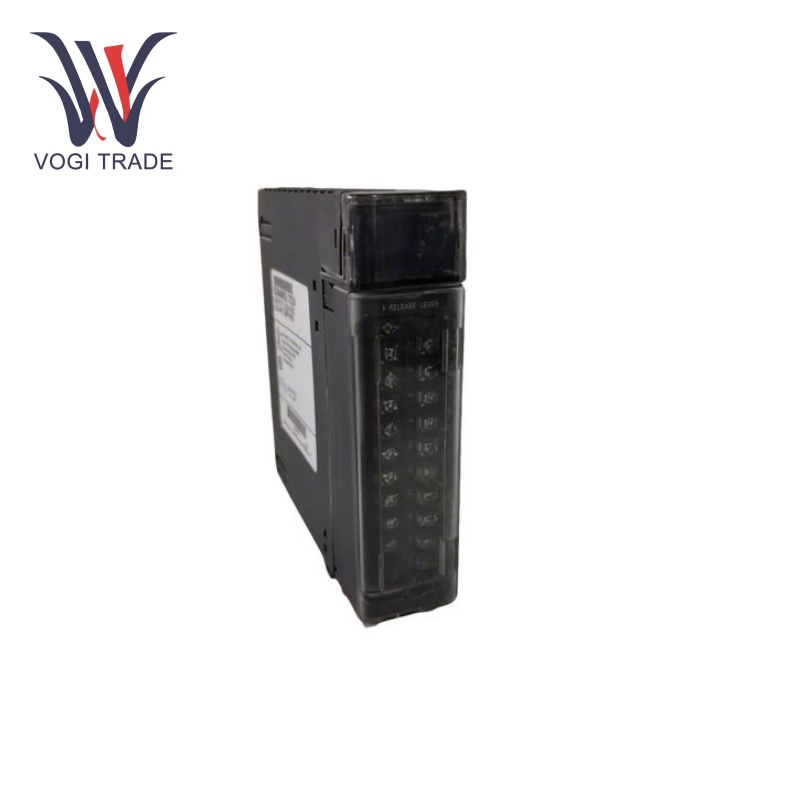

GE IC694MDL732

기술적인 매개변수

정격 전압:24VDC.

출력 전압 범위:12~24V DC(+20%, -15%).

출력 전류:포인트당 0.5A, 공통당 최대 2A.

돌입 전류:10ms 동안 4.78A.

출력 전압 강하:최대 1V.

오프 스테이트 누출: 최대 1mA.

응답 시간:최대 2ms.

꺼짐 응답 시간:최대 2ms.

기능적 특성

포지티브 로직 및 연결이 용이함:GE IC694MDL732의 포지티브 로직 설계는 배선 및 프로그래밍이 간단합니다. 음극 전원 버스와 모듈 단자 사이에는 강한 결합이 있으며 연결 방법은 간단하고 명확하며 배선 오류율이 낮습니다.

넓은 전압:24V DC 전압의 허용 오차는 업계 내 다양한 ​​기계의 다양한 전원 공급 전압 레벨에 적용할 수 있도록 하여 GE IC694MDL732가 높은 적응성과 함께 양호한 상태로 작동하도록 보장합니다.

높은 출력 전류 성능:각 지점의 최대 출력 전류는 0.5A이고 공통 단자는 2A이며 다양한 고전력 부하 장치(모터 시동기, 솔레노이드, 표시기 등)를 직접 구동할 수 있으며 중간 계전기를 줄이고 비용과 배선 공간을 절약할 수 있습니다.

잘 호환:이 모듈은 GE Fanuc RX3i 시리즈의 일부이며, GE IC694MDL732는 GE Fanuc RX3i 시리즈의 다른 장치 및 모듈과 좋은 호환성을 가지며 기존 제어 시스템에 쉽게 통합될 수 있고 원활한 연결 및 통신을 실현할 수 있습니다.

작동 방법

설치하다:GE IC694MDL732 모듈이 GE PACSystems RX3i 시리즈 컨트롤러의 지정된 선반 슬롯 공간에 배치되고 모듈이 삽입되었으며 연결이 견고한지 확인합니다. 루프의 배선 다이어그램에 따라 모듈의 출력 단자를 외부 부하 장치에 연결하고 양극과 음극의 극성과 신호 라인이 올바르게 연결되었는지 확인하십시오.

신호 출력 및 제어:모듈을 설치 및 구성한 후 외부 로드 장치에 제어 신호를 출력할 수 있습니다. 컨트롤러는 프로그래밍된 논리 및 제어 요구 사항에 따라 제어 신호를 생성하고 보냅니다. 프로그래밍 소프트웨어와 인간-기계 인터페이스를 통해 사용자는 출력 신호를 관찰하고 조작할 수 있습니다.

응용분야

I산업 자동화: GE IC694MDL732는 모터, 솔레노이드 밸브, 밸브 등의 작동을 제어하여 생산 공정의 자동화 및 제어를 실현하는 데 널리 사용됩니다.

전원 시스템:이는 발전, 송전 및 배전 시스템에 널리 사용되며 전력망 회로 스위치 및 릴레이 보호 장비를 제어하고 전력 시스템의 안전한 작동과 안정적인 작동을 보장합니다.

빌딩 자동화:빌딩 자동화 시스템에서 GE IC694MDL732는 건물 내 다양한 ​​전기 장비(예: 엘리베이터, 에어컨, 조명 시스템 등)의 해당 작동을 제어하여 건물의 에너지 효율성과 관리 수준을 향상시킬 수 있습니다.

운송:운송 산업에서는 철도, 지하철, 지능형 교통 시스템의 제어 시스템에 적용하여 신호등, 신호 스위치 및 기타 장비의 작동을 제어하고 교통 시스템의 안전하고 효율적인 작동을 보장할 수 있습니다.
