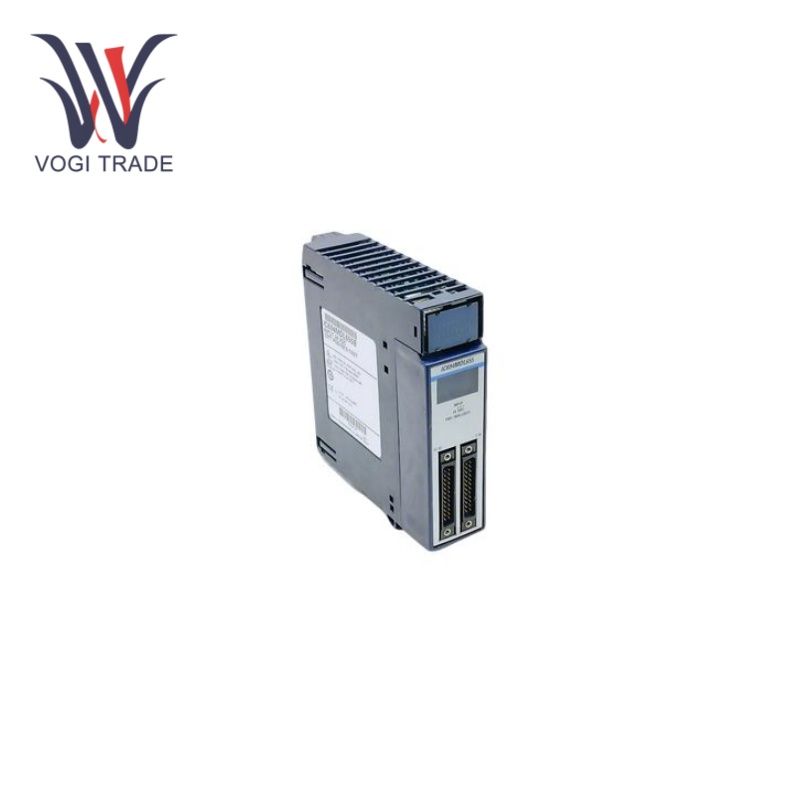

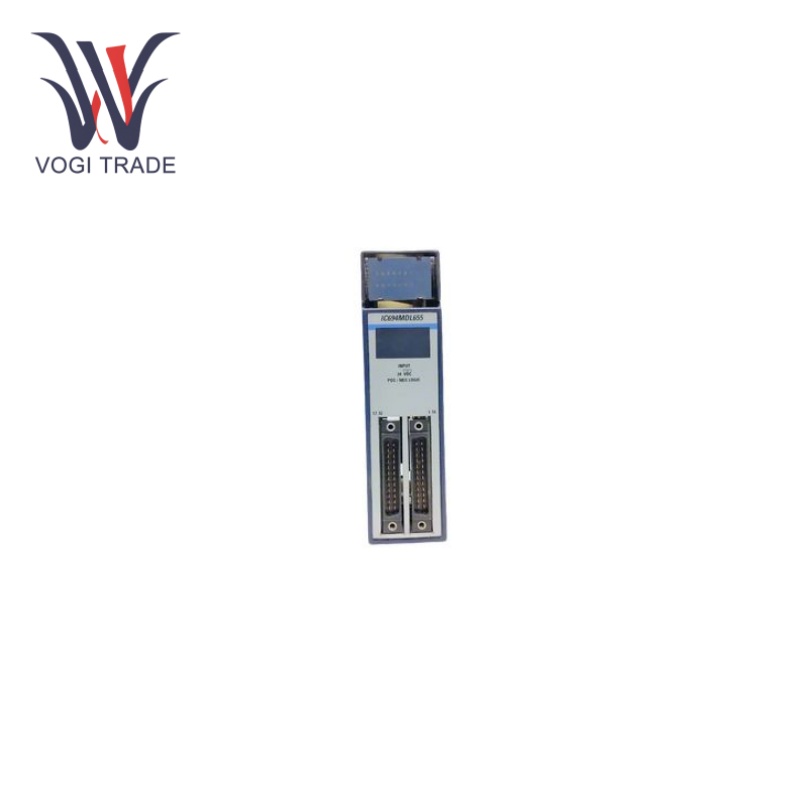

GE IC694MDL655

기술적인 매개변수

정격 전압:24 VDC, 포지티브/네거티브 로직.

입력 전압 범위:0 ~ +30VDC.

입력 수:32.

입력 전류:7.0mA.

온 상태 전압:11.5~30VDC

오프 상태 전압:0~5VDC.

온상태 전류:3.2mA(최소).

오프 상태 전류:1.1mA(최대).

응답 시간:최대 2ms.

기능적 특성

높은 입력 밀도:GE IC694MDL655에는 32개의 입력 포인트가 있어 단일 포인트 모듈에 비해 상당히 높은 입력 밀도가 가능하며 모듈 수를 효과적으로 줄여 사용자 시스템을 최적화하고 사용자가 설치 공간과 비용을 절약하는 데 도움이 됩니다.

논리 호환:GE IC694MDL655는 포지티브 또는 네거티브 로직 레벨을 수용하여 다양한 센서 및 장치와 함께 작동할 수 있으므로 시스템 설계 및 애플리케이션의 유연성을 향상시킵니다.

전압 공차:최대 30V까지 작동하면 높은 전압 허용 오차가 달성되므로 전원 전압 변동에 영향을 받지 않고 안정적으로 데이터를 수집할 수 있습니다.

고장 진단

전압 및 전류 측정:입력 전압 및 전류 확인 측정값이 정상 범위와 다를 경우 전원 공급 장치 또는 초음파 센서 모듈 내부 회로에 문제가 있을 수 있습니다. 따라서 입력 전압이 너무 작으면 외부 입력 신호 증가와 같은 여러 증상이 발생할 수 있습니다. 전류 이상은 내부 회로 단락 또는 기타 결함을 나타냅니다.

LED 표시기 진단:활성화되면 GE IC694MDL655의 녹색 LED는 각 입력 포인트의 켜짐/꺼짐 상태를 직접 반영할 수 있습니다. ON이 예상되는 입력 신호가 논리적으로 감지되면 LED가 켜집니다.

응용분야

산업 자동화: 자동차 제조, 식품 가공, 의약품 생산 등 다양한 산업 자동화 생산 라인에서 센서, 스위치 및 기타 장치의 상태를 모니터링하고 생산 공정의 제어 및 모니터링을 구현하는 데 널리 사용됩니다.

전원 시스템:발전, 송전 및 배전 시스템에서 GE IC694MDL655는 회로 차단기, 계전기 및 기타 장비의 상태를 모니터링하고 적시에 상태 정보를 제어 시스템에 전송하여 안전하고 안정적인 작동을 보장하는 데 사용할 수 있습니다. 전력 시스템의.

산업:산업 분야에서는 온도 센서, 조도 센서, 도어 센서 등 각종 센서와 스위치의 상태를 모니터링하고, 공조 시스템, 조명 시스템, 출입 통제 시스템의 작동을 제어하는 ​​데 사용할 수 있습니다.

운송:GE IC694MDL655는 철도, 지하철, 운송 산업의 지능형 교통 시스템 제어 시스템에 사용되어 신호, 스위치 및 기타 장비의 상태를 모니터링하고 운송 시스템이 안전하고 효율적으로 작동하는지 확인할 수 있습니다.
