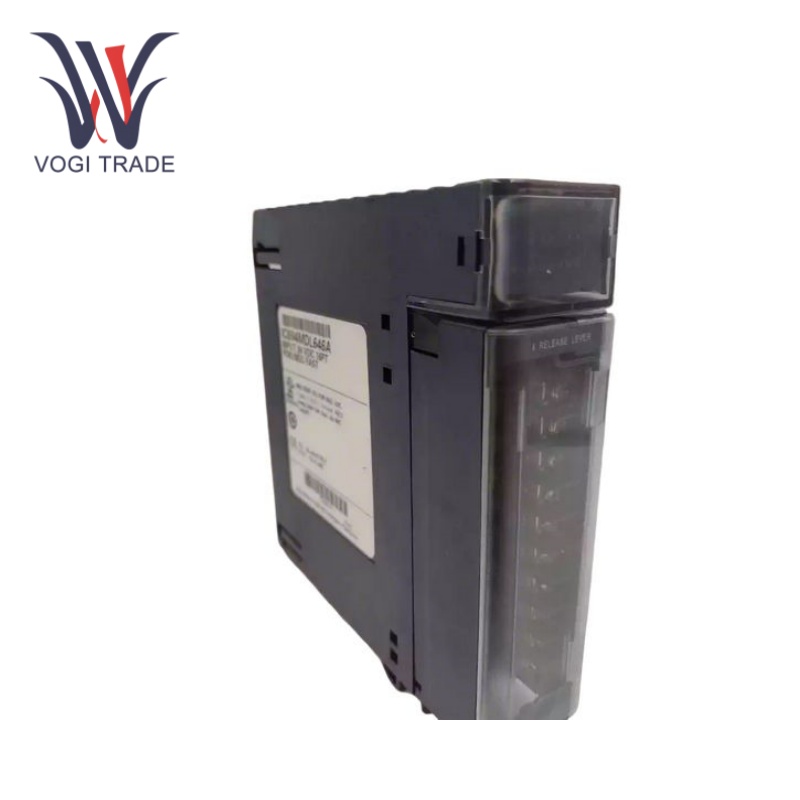

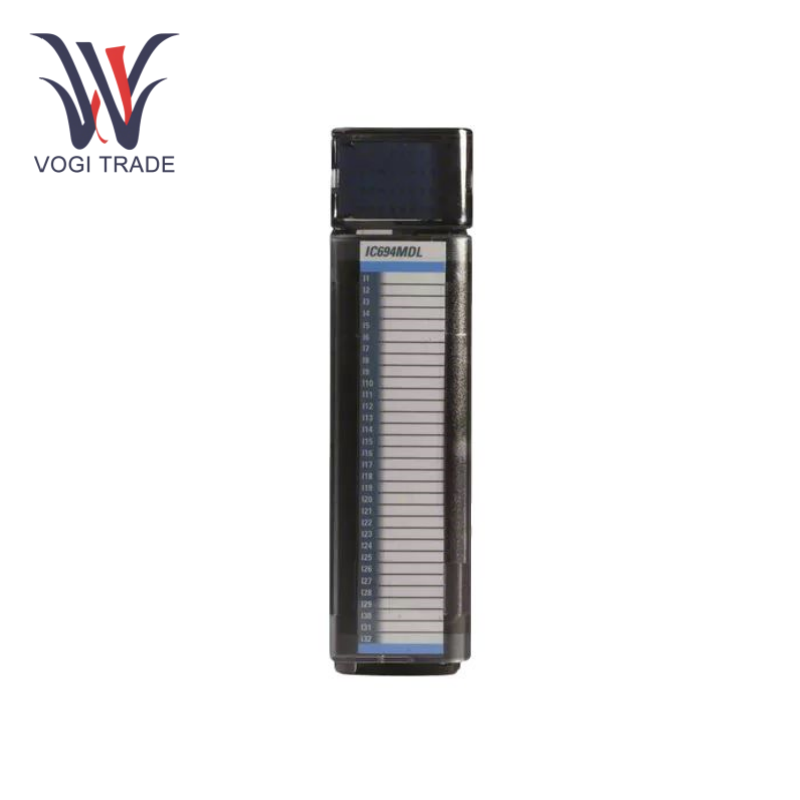

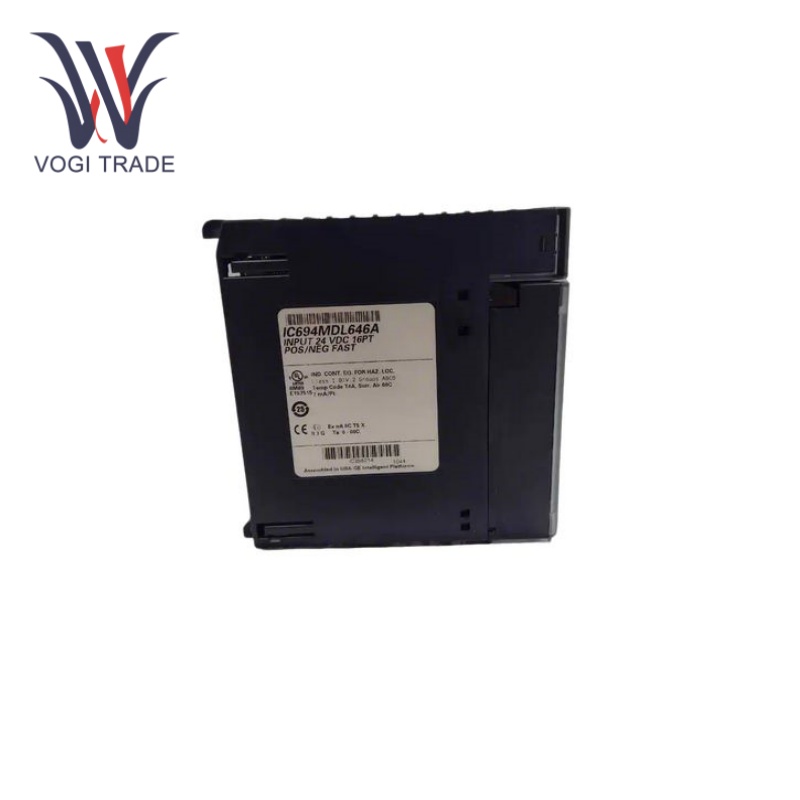

GE IC694MDL646

기술적인 매개변수

정격 전압:24VDC.

입력 전압 범위: 0 ~ +30VDC

입력 수: 16.

입력 전류:7mA.

온 상태 전압:11.5~30VDC.

오프 상태 전압:0 ~ +5VDC.

온상태 전류:최소 3.2mA.

오프 상태 전류:최대 1.1mA.

온/오프 응답 시간:1ms

작동 온도 범위:0~60°C.

보관 온도온도 범위:-40~85°C.

기능적 특성

응답 시간:GE IC694MDL646의 켜기 및 끄기 응답 시간은 일반적으로 1msec로, 고속 제어 요구 사항이 있는 애플리케이션에 꼭 필요한 입력 신호를 실시간으로 정확하게 획득할 수 있습니다.

낮은 전력 소비:낮은 전력 소비는 5V 버스에서 80mA, 24V에서 125mA를 소비하므로 낮은 전력 소비로 인해 시스템의 전력 소비가 낮아지고 에너지 효율이 향상됩니다.

절연 보호:GE IC694MDL646에는 백플레인과 프레임 접지 절연에 대한 필드가 있습니다. 절연 전압은 연속 250V AC, 1분 동안 1500V AC이므로 안정적인 전기 절연을 제공하고 모듈과 시스템을 전기 간섭 및 손상으로부터 보호합니다.

고장 진단

전압 및 전류 측정: GE IC694MDL646의 입력 전압 흐름 실험 테스트는 멀티미터를 사용하여 측정합니다. 이러한 판독값이 이미 정상 범위를 벗어났다면 전원 공급 장치나 모듈의 내부 회로에 문제가 있음을 나타냅니다.

LED 표시기:각 입력 포인트는 LED 표시기로 각 입력의 상태를 표시할 수 있습니다. 사용자는 LED의 상태를 관찰함으로써 입력 신호가 정상인지, 모듈이 정상적으로 작동하는지 매우 쉽게 판단할 수 있습니다.

응용분야

산업 자동화:GE IC694MDL646은 자동차 제조, 식품 가공, 의약품 생산을 포함한 다양한 산업 자동화 생산 라인에서 센서, 스위치 및 기타 장치의 상태를 모니터링하고 생산 공정의 제어 및 모니터링을 실현하는 데 널리 사용됩니다.

전원 시스템:발전, 송전 및 배전 시스템 분야에서 회로 차단기, 계전기 및 기타 장비의 상태를 모니터링하고 상태 정보를 제어 시스템에 적시에 전송하여 전력 시스템의 안전하고 안정적인 작동을 향상시키는 데 사용할 수 있습니다.

빌딩 자동화:빌딩 자동화 시스템에서 GE IC694MDL646은 건물의 다양한 센서와 스위치(온도 센서, 조도 센서, 도어 센서)의 상태를 모니터링하고 공조 시스템, 조명 시스템 및 출입 통제 시스템의 작동을 제어할 수 있습니다.

운송:철도, 지하철, 지능형 교통 시스템 및 기타 응용 시나리오의 제어 시스템에 적용할 수 있으며, 신호, 스위치 및 기타 장비의 상태를 모니터링하고 교통 시스템의 안전성과 효율성을 보장할 수 있습니다.
