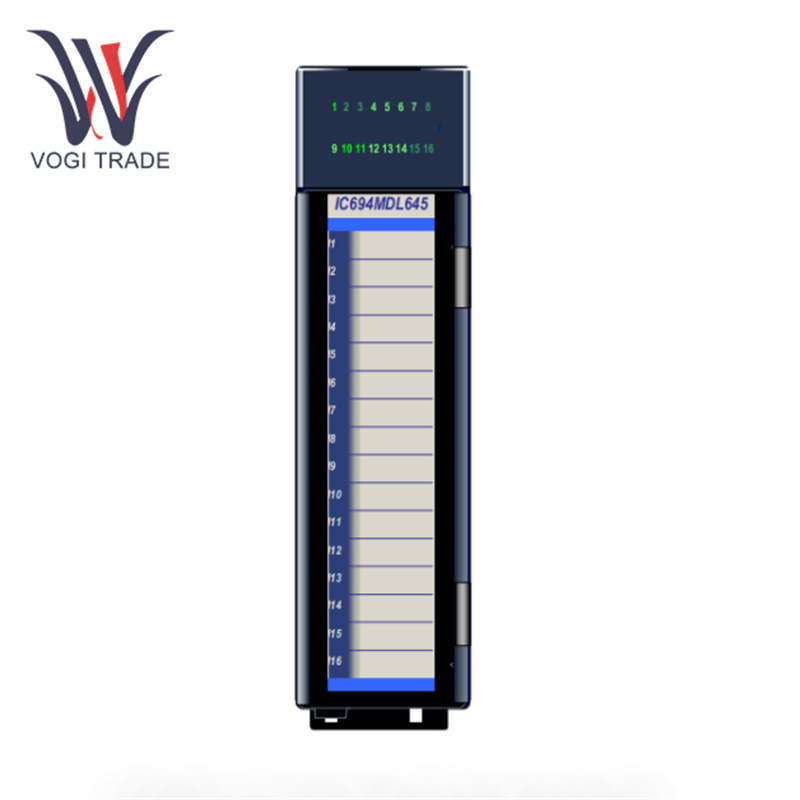

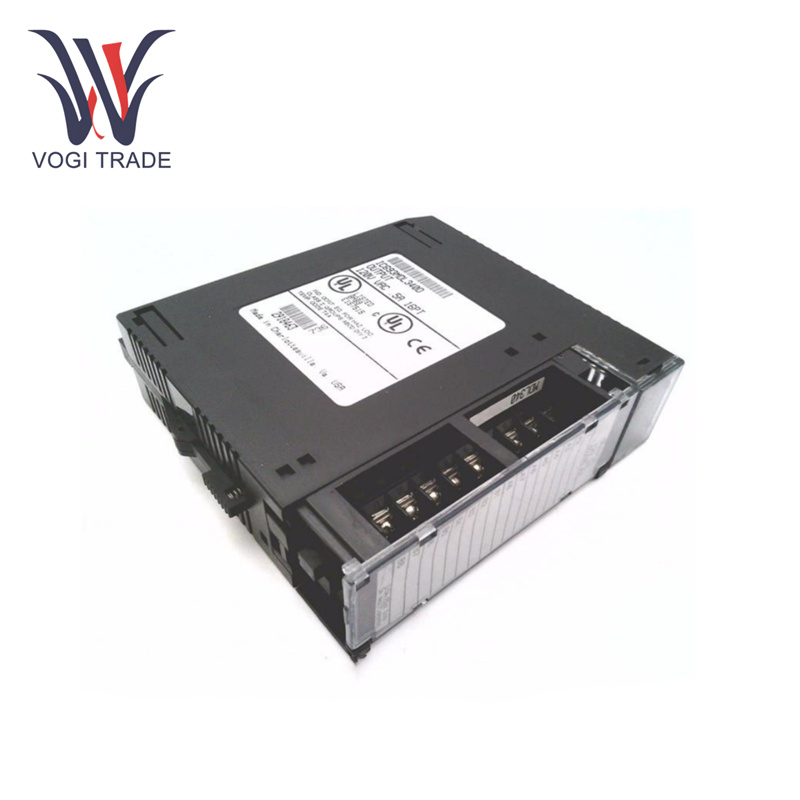

GE IC694MDL645

기술적인 매개변수

정격 전압:24V DC.

입력 전압 범위:0-30V DC.

입력 전류:7mA.

전력 소비:백플레인의 5V DC 버스, 모든 입력이 켜져 있을 때 80mA.

입력 점수:16점, 1그룹, 공통 전원 입력 단자 1개 포함.

논리 유형:긍정적이거나 부정적인 논리를 지원할 수 있습니다.

작동 온도:-40°C ~ 60°C.

보관 온도:-40°C ~ 85°C.

상대 습도:5% ~ 95%, 비응축.

진동:57~500Hz에서 1G.

충격:15G.

기능 특징

디지털 I/O 기능:GE IC694MDL645는 주로 디지털 입력/출력 작업을 위해 설계되었습니다. 이는 산업 제어 시스템의 디지털 장치와 인터페이스할 수 있는 안정적인 수단을 제공합니다. 설정된 수의 디지털 입력 채널을 사용하면 센서, 스위치 및 기타 디지털 소스의 켜짐/꺼짐 상태를 정확하게 감지할 수 있습니다. 디지털 출력 채널은 릴레이, 솔레노이드 및 기타 디지털 액추에이터를 구동할 수 있어 다양한 산업 프로세스에 대한 정밀한 제어를 보장합니다.

고속 응답:GE IC694MDL645는 디지털 신호에 고속 응답을 제공하도록 설계되었습니다. 입력 신호의 변경 사항을 신속하게 캡처하여 적절한 출력 동작으로 변환할 수 있습니다. 고속 제조 라인이나 자동화 기계와 같이 순간 결정이 중요한 애플리케이션에서는 빠른 작업 속도를 따라잡아 제어 루프의 잠재적인 지연을 최소화할 수 있습니다.

격리 기능:전기 잡음 및 전압 스파이크로부터 제어 시스템을 보호하기 위해 GE IC694MDL645에는 절연 기능이 내장되어 있습니다. 입력 및 출력 채널은 서로 전기적으로 절연되어 있으며 제어 시스템의 전원 공급 장치에서도 절연되어 있습니다. 이러한 절연은 간섭과 전기적 결함이 시스템 전체에 퍼지는 것을 방지하여 제어 설정의 전반적인 신뢰성과 안정성을 향상시키는 데 도움이 됩니다.

조작방법

장착 및 설치:먼저 GE IC694MDL645 모듈을 제어 시스템의 호환 가능한 백플레인이나 섀시에 조심스럽게 장착합니다. 기계 및 전기 연결이 확실하게 이루어지도록 단단히 장착되고 올바르게 정렬되었는지 확인하십시오. 장착 후 지정된 전압 및 극성 요구 사항을 준수하여 적절한 전원 공급 장치를 모듈에 연결합니다.

디지털 장치의 배선:근접 센서, 푸시 버튼, 리미트 스위치 등의 디지털 입력 장치를 GE IC694MDL645의 입력 단자에 연결합니다. 디지털 출력 연결의 경우 모듈의 출력 단자를 릴레이, 모터 스타터 및 표시등과 같은 장치에 연결하십시오. 배선 시 합선 및 전기적 위험을 방지하기 위해 적절한 게이지 와이어를 사용하고 적절한 절연을 보장하십시오.

응용 분야

식품 및 음료 산업:식품 가공 공장에서는 이 모듈을 사용하여 컨베이어 벨트, 포장 기계 및 충전소를 제어할 수 있습니다. 디지털 센서는 컨베이어에 있는 제품의 존재를 감지할 수 있으며, GE IC694MDL645는 모터, 밸브 및 기타 장비의 작동을 제어하여 원활하고 정확한 생산을 보장할 수 있습니다.

자재 취급 시스템:창고 및 유통 센터에서는 자동 가이드 차량(AGV), 지게차 및 컨베이어 시스템을 제어하는 ​​데 사용할 수 있습니다. 디지털 센서는 적재 위치와 장비 상태에 대한 정보를 제공할 수 있으며, 모듈은 이러한 시스템의 이동과 작동을 제어하여 자재 흐름을 최적화할 수 있습니다.

상업용 건물의 HVAC 제어:이 모듈은 상업용 건물의 HVAC 제어 시스템의 일부가 될 수 있습니다. 디지털 센서는 객실의 점유 상태를 감지할 수 있으며, GE IC694MDL645는 팬, 댐퍼, 히터의 작동을 제어하여 에너지 소비를 최적화하는 동시에 쾌적한 실내 조건을 유지할 수 있습니다.
