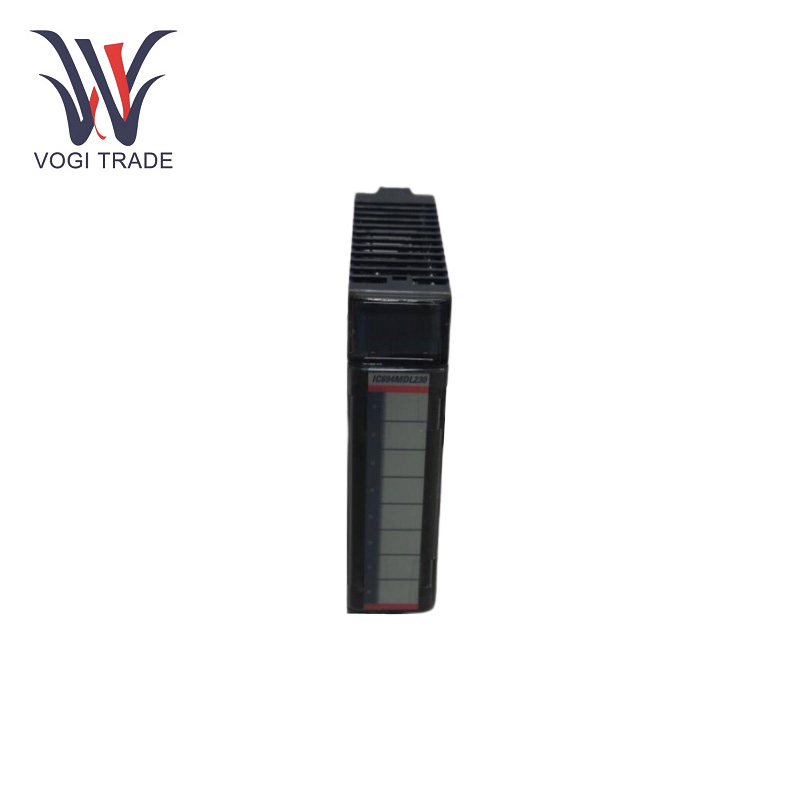

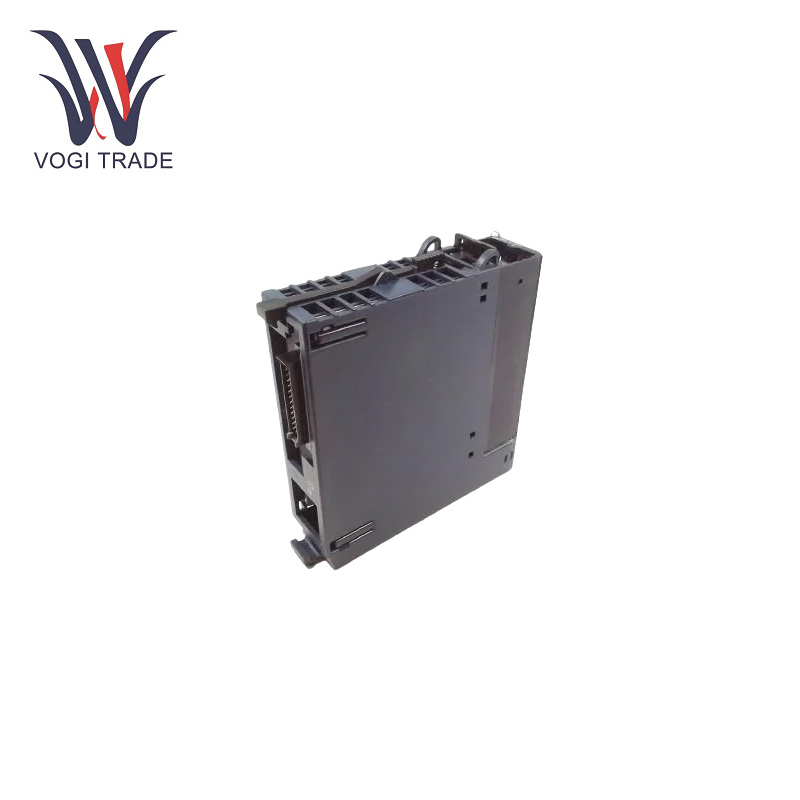

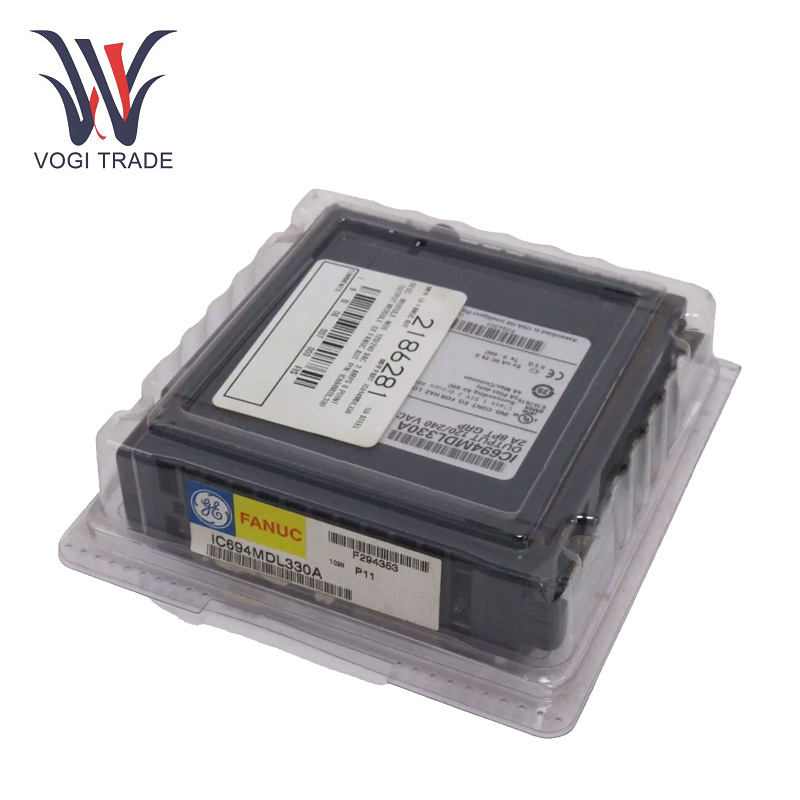

GE IC694MDL330

기술적인 매개변수

정격전압: 240V AC.

출력 전압 범위: 50~60Hz 주파수에서 85~264V AC.

산출구리~의t: 최대 2A.

Inrush 출력 전류: 최대 20A.

O출력 전압 강하: 1.5V.

출력 누설 전류: 3mA.

필드에서 백플레인 및 프레임 접지로: 250V AC 연속.

그룹 대 그룹: 250V AC.

출력 수: 8개, 각 그룹에 4개의 출력 포인트가 있는 2개의 격리된 그룹으로 배열됩니다.

응답 시간: 최대 1ms.

전력 소비: 160mA.

기능적 특성

응답e 시간은 빠르다: GE IC694MDL330의 최대 전류 온 응답 시간은 1ms이고, 전류 오프 응답 시간은 최대 1/2사이클이므로 출력 상태를 빠르고 정확하게 제어할 수 있습니다. 이는 다음과 같이 빠른 응답 시간이 필요한 애플리케이션에 필수적입니다. 고속 생산 라인 및 실시간 제어 시스템.

다양한 보호 메커니즘: 각 출력 그룹에 5암페어, 각 개별 출력에 대한 RC 스너버는 일시적인 전기 노이즈 출력으로 인해 과전류 또는 전기 서지로 인해 모듈 및 모듈에 연결된 장비가 손상되는 것을 방지합니다.

다중 출력 지점 및 격리된 그룹: GE IC694MDL330에는 각각 4개의 출력 포인트가 있는 2개의 분리된 그룹으로 구성된 8개의 출력 포인트가 있습니다. 공통은 각 그룹마다 고유하므로 그룹을 AC 전원의 여러 섹션에서 활용할 수 있으므로 사용자는 부하를 독립적으로 연결하고 제어할 수 있습니다.

고장 진단

소프트웨어 진단: GE의 구성 소프트웨어를 사용하여 사용자는 GE IC694MDL330의 출력 상태 및 작동 매개변수를 실시간으로 확인할 수 있습니다. 소프트웨어가 할 수 있는 일은 사용자가 잘못된 출력 설정, 통신 오류, 비정상적인 출력 전류 등과 같은 근본 원인을 포함하여 대부분의 문제의 근본 원인을 좁히는 데 도움이 되는 자세한 오류 메시지와 진단 정보를 제공하는 것입니다.

멀티미터 테스트: 모듈의 출력 전압 및 전류를 측정합니다. 그리고 측정값이 비정상일 경우에는 모듈의 불량 또는 부하의 이상을 의미할 수 있습니다.

응용분야

산업 자동화: GE IC694MDL330은 자동차 제조, 식품 가공, 포장 기계 및 기타 산업 자동화 생산 라인에 널리 사용되어 모터, 솔레노이드 밸브, 릴레이 및 기타 장비의 시작-정지 및 작동 상태를 제어하고 자동화 및 지능형 제어를 실현합니다. 생산 과정.

전력 시스템: 발전, 송전 및 배전 과정에서 GE IC694MDL330은 회로 차단기, 접촉기 및 기타 전력 장비의 스위치 상태를 제어하고 전력 시스템의 작동을 모니터링 및 제어하여 전력망의 안전하고 안정적인 작동을 보장하는 데 사용할 수 있습니다. .

빌딩 자동화: 엘리베이터, 에어컨, 조명 제어 시스템 및 기타 장치의 작동을 제어하여 건물 환경의 중앙 집중식 관리 및 지능형 제어를 구현하여 건물의 편안함과 에너지 효율성을 향상시키는 데 사용됩니다.

프로세스 제어: GE IC694MDL330은 화학, 석유화학, 제약 및 기타 산업의 프로세스 제어 산업에서 밸브의 개폐, 펌프 및 기타 장비의 시작-정지를 제어하고 프로세스 매개변수 및 생산 공정의 자동화.
