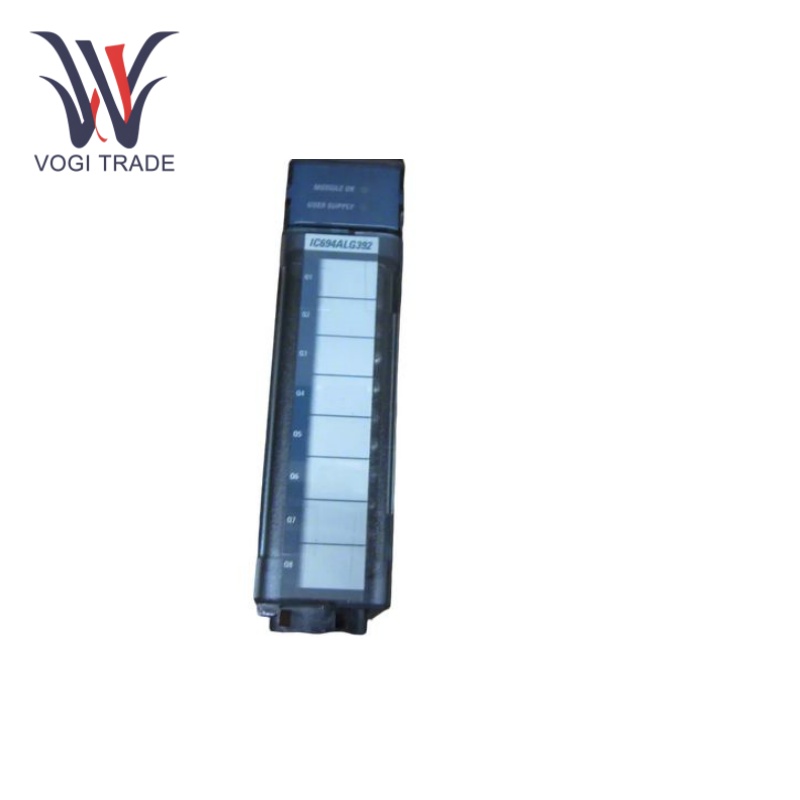

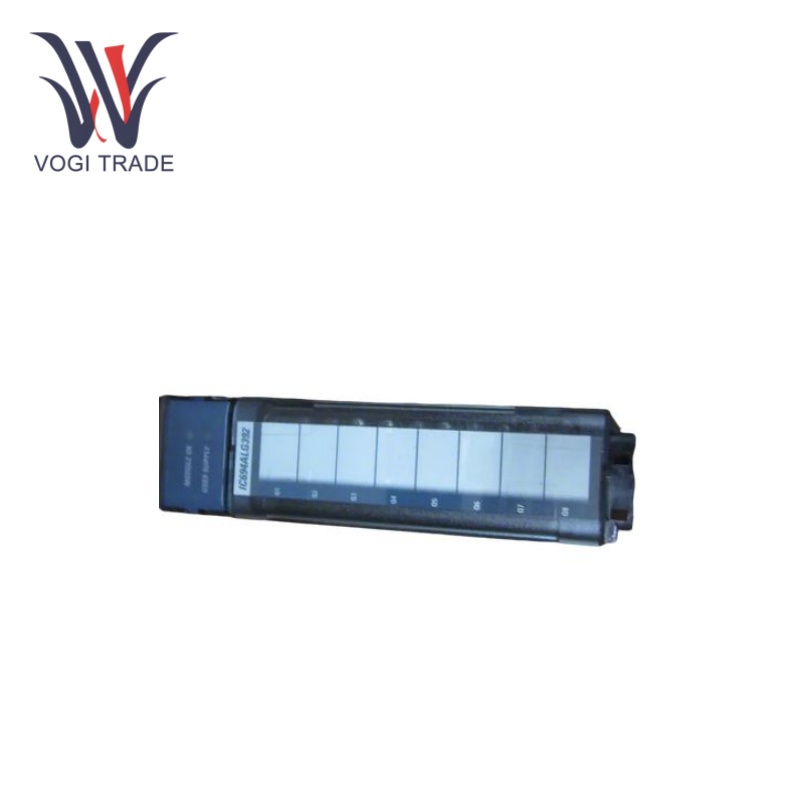

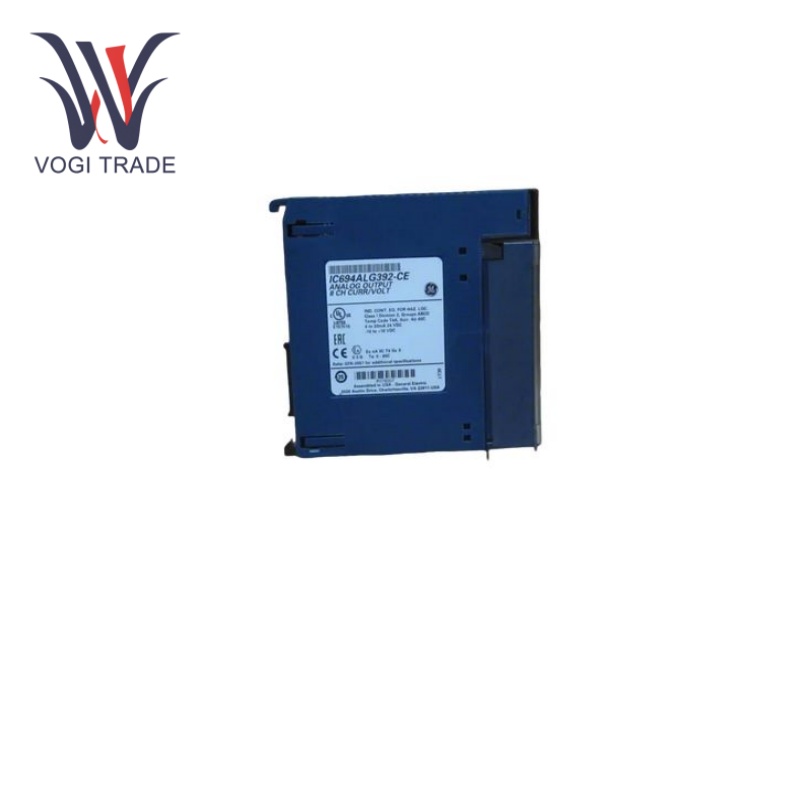

GE IC694ALG392

기술적인 매개변수

출력 채널 수:8개의 단일 종단 출력 채널.

+5 VDC PLC 백플레인 공급에서:110mA

+24 VDC 사용자 공급 장치에서:315mA

Update 비율: 8밀리초.

전압 범위:20VDC ~ 30VDC.

전압 리플:10%(최대).

최대 출력 부하:2킬로옴

출력 부하 용량:2000pF, 인덕턴스 1H.

기능적 특성

빠른 업데이트 속도:GE IC694ALG392의 8개 출력 채널의 업데이트 속도는 8밀리초에 불과하여 제어 시스템의 변화에 ​​거의 즉각적으로 반응할 수 있으며 빠른 제어 주기로 아날로그 신호를 제어하는 ​​데 적합합니다.

내부 결함 감지 재미행동: GE IC694ALG392는 개방 감지(단선 결함 감지) 기능을 갖추고 있습니다. CPU 진단은 사용자와 유지 관리 담당자가 문제를 신속하고 즉각적으로 식별하는 데 도움이 됩니다. 와이어가 느슨해졌거나 완전히 개방되었거나 파손된 경우 CPU 진단을 통해 오류가 모니터링됩니다.

외부 전원 공급 장치의 역전압 및 저전압 보호:GE IC694ALG392는 외부 전원 공급 장치에 대한 역극성 및 저전압 보호 기능을 갖추고 있어 잘못된 전원 공급 장치 연결이나 전원 공급 장치 전압 변동으로 인해 모듈이 손상되는 것을 효과적으로 방지하고 모듈의 신뢰성과 안전성을 높일 수 있습니다.

고장 진단

CPU 진단:GE IC694ALG392에서 단선 오류 또는 기타 내부 오류가 발생한 경우 오류 정보가 CPU 진단에 표시됩니다. 진단 결과는 사용자가 프로그래밍 소프트웨어나 제어 시스템의 인간-기계 인터페이스를 통해 확인할 수 있어 오류 위치와 원인을 빠르게 식별할 수 있습니다.

출력 신호 모니터링:조립 전 모듈을 확인하고, 모듈에 이상이 있을 경우 특정 불량 부품을 직접 추적할 수 있습니다. 실제값과 설정값을 비교하세요. 모듈에서 측정한 값이 설정값과 크게 일치하지 않는 경우, 모듈의 출력 회로 및 외부 연결 장비의 오작동을 나타냅니다.

응용분야

프로세스 제어:GE IC694ALG392는 흐름, 온도, 압력 및 레벨을 포함한 공정 변수를 제어하기 위해 석유화학, 화학 및 제약과 같은 공정 제어 산업에서 광범위하게 사용됩니다. 생산 공정이 안정적이고 안전한지 확인하기 위해 정확한 아날로그 신호를 출력하여 밸브, 펌프 및 기타 장비의 작동을 제어할 수 있습니다.

기계 제어:기계 제조 및 자동화 장비 분야에서는 모터의 속도와 위치, 솔레노이드 밸브의 개폐, 기타 액츄에이터의 작동을 제어하여 장비의 정확한 제어와 자동화된 작동을 구현하는 데 사용할 수 있습니다.

빌딩 자동화:GE IC694ALG392는 건물 자동화 시스템에 적용하여 에너지 절약 및 편의 목적을 달성하기 위해 실제 필요에 따라 에어컨 시스템, 조명 시스템, 환기 시스템 및 기타 장비 출력 조정 장비의 작동을 제어할 수 있습니다.

데이터 수집 및 모니터링:이 모듈은 획득된 아날로그 신호를 디지털 신호로 변환하여 제어 시스템에서 분석할 수 있습니다. 한편, 다양한 센서 및 장비의 작동 상태를 모니터링하는 데에도 사용할 수 있어 시스템 운영 및 유지 관리를 위한 실시간 데이터 지원을 제공합니다.
