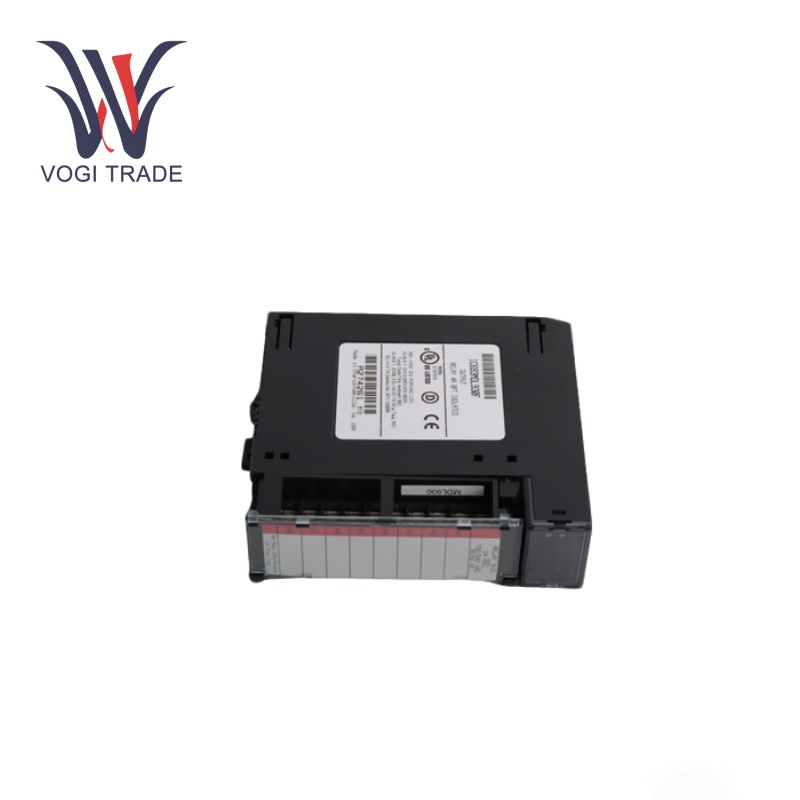

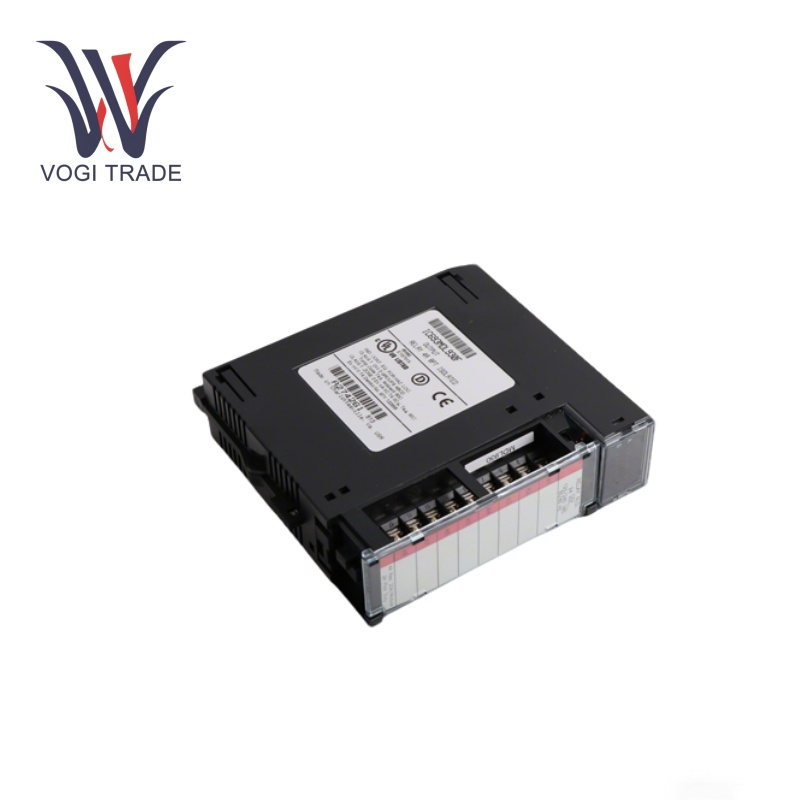

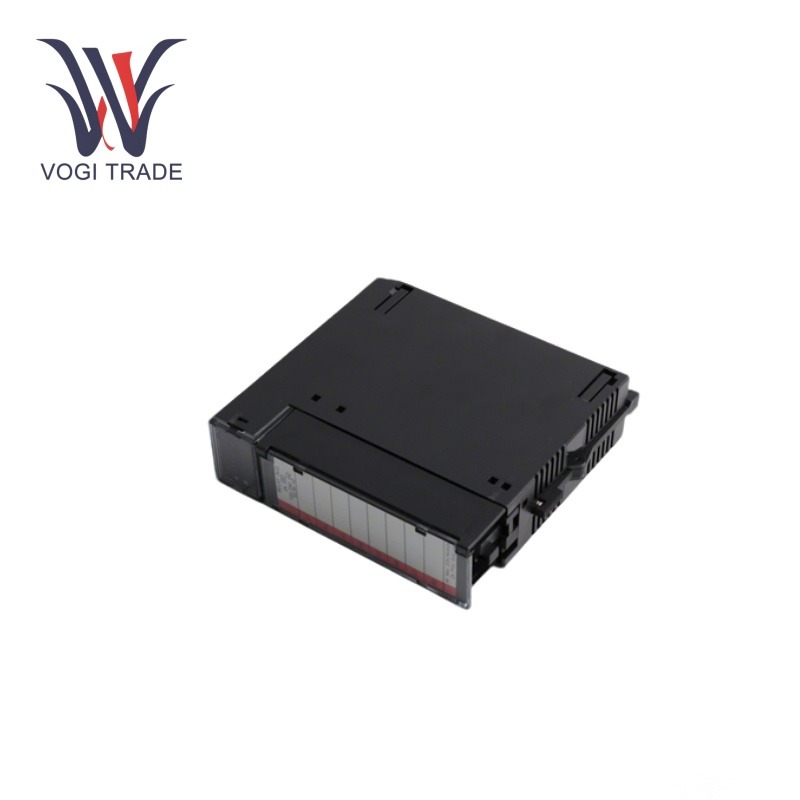

GE IC693MDL930

기술 매개 변수

정격 전압: 24V DC.

출력 수: 8.

빈도:50/60 Hz.

출력 전류: 4 회로 당 A.

출력 전압 범위: 5-30V DC, 5-250V AC.

격리: 필드 측과 논리 사이의 1500V; 그룹 간 500V.

백플레인 현재 소비: 5V 버스에서 6 MA; 24V 버스에서 70mA.
응답 시간: 15ms.

전환 주파수: 분당 20 사이클.

최대 인수 전류: 5 A.

작동 온도: 0-50 ° C.

모듈 너비: 단일 슬롯.

기능적 특징

대용량 출력: GE IC693MDL930은 총 8 개의 정상 개방형 릴레이 회로를 가지고 있으며, 출력 스위칭 용량은 회로 당 4 A이며 다양한 고출력 하중의 제어 요구 사항을 충족시킬 수 있습니다.

높은 격리: 필드 측과 로직 측 사이의 1500V 분리, 그룹 간의 500V 분리는 다양한 회로 간의 교차 간섭을 효과적으로 피하기 위해 시스템의 안정성과 신뢰성을 향상시킵니다.

넓은 전압 호환성: GE IC693MDL930은 24V DC 또는 120/240V AC 정격 전압에서 작동하며 출력 전압 범위는 5-30V DC 및 5-250V AC이며 다양한 전원 공급 환경 및 부하 요구 사항에 따라 조정할 수 있습니다.

상태 모니터링: ge IC693MDL930HAS 상단에 두 줄의 녹색 LED가 있습니다. 첫 번째 줄 A1은 출력 지점 1-8의 상태를 표시 할 수 있습니다. 1-8 : 켜거나 OFF 상태의 상태를 표시하여 사용자가 언제든지 작동하는 채널을 관찰하는 데 도움이 될 수 있습니다.

호환 :시리즈 90-30 프로그래밍 가능한 로직 컨트롤러 용으로 설계되었습니다. 5- 슬롯 또는 10- 슬롯베이스 플레이트의 모든 I/O 슬롯에 마운트. 또한 최신 RX3I 및 RX7I 시스템을 모두 지원합니다.

응용 분야

제조 산업: GE IC693MDL930은 컨베이어 벨트에서 로봇 및 생산 라인에 이르기까지 생산 공정에서 장비 및 시스템 제어 및 모니터링을 용이하게하는 데 사용됩니다. 컨베이어 벨트의 시작과 정지를 제어합니다.

에너지 산업: 그것은 석탄불 발전소, 전기 네트워크 및 에너지 장치의 감독 및 규제에 활용됩니다. 예를 들어, GE IC693MDL930은 전력 네트워크에서 회로 차단기의 개방 및 폐쇄를 조절하고 발전소에서 에너지 변환 장비의 작동을 관리 할 수 ​​있습니다.

Transportation: 신호등, 차량 추적 시스템 및 운송 장비를 제어하고 작동하는 데 사용됩니다. 예를 들어, 교통 조명의 전환과 지하철역에서 자동 티켓 게이트의 작동을 제어 할 수 있습니다.

건물 자동화: GE IC693MDL930은 엘리베이터, 에어컨 시스템 및 조명 시스템을 포함한 지능형 건물의 장비를 제어 할 수 있습니다. 예를 들어 에어컨 장치를 켜거나 끄고 엘리베이터 문을 열거 나 닫을 수 있습니다.

수처리 산업： 펌프, 밸브 및 기타 장비의 작동을 제어하고 수질 및 공정 매개 변수를 모니터링하기 위해 수처리 공장의 제어 시스템에 사용됩니다.
