GE IC693MDL340

생산T 기능

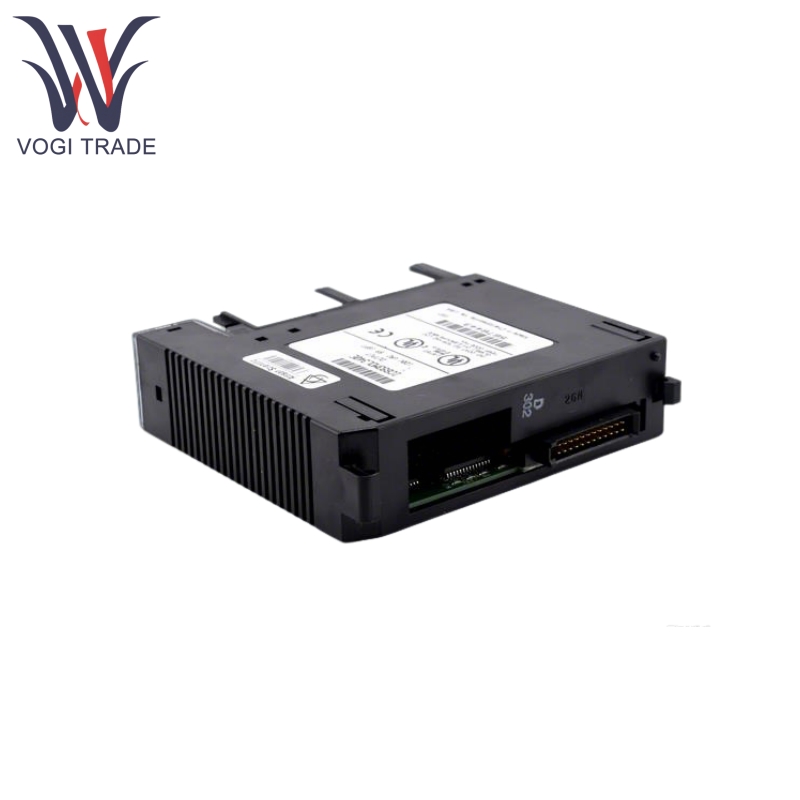

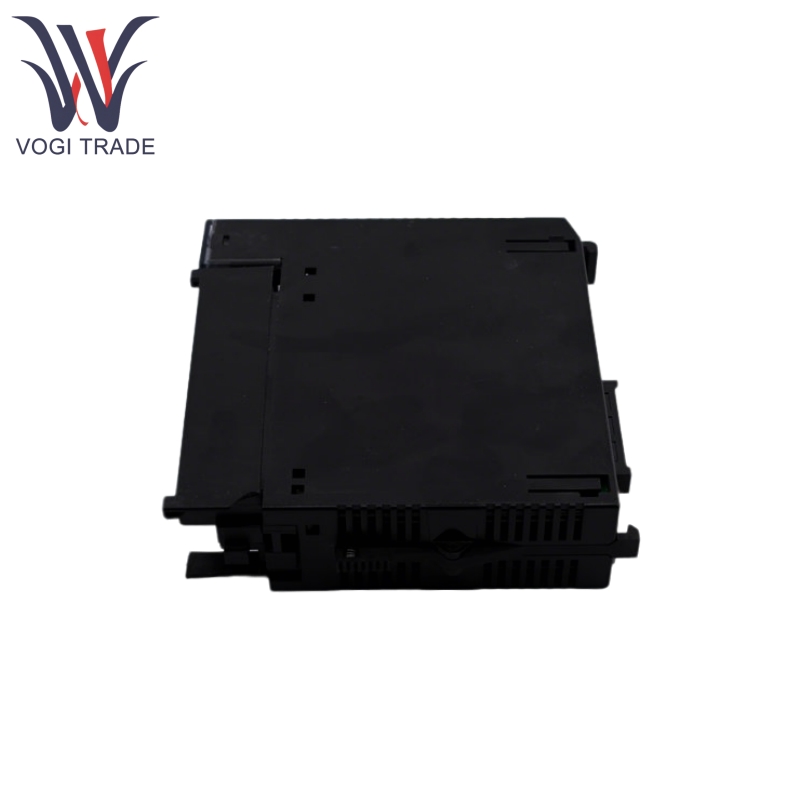

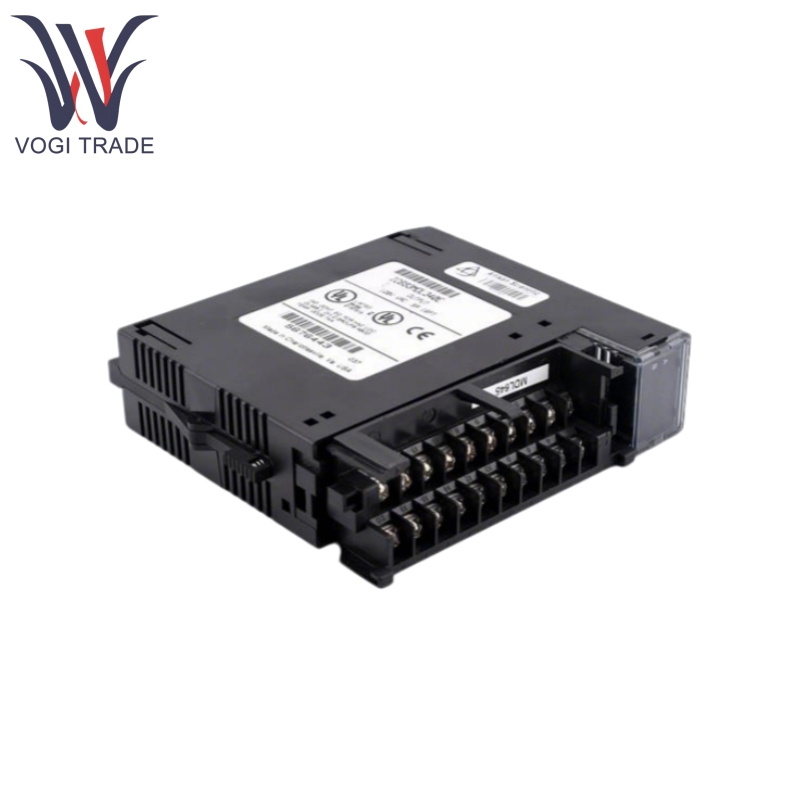

GE IC693MDL340에는 32 포인트 입력 (산업 등급 소형 모듈)이있는 고밀도 설계가 있습니다.

GE IC693MDL340은 그룹 분리, 4 개의 그룹 × 8 점, 그룹 간의 갈바닉 분리 (250V AC/DC), 그룹 내 점 사이의 분리가 없다. Optocoupler는 PLC 백플레인 로직에서 입력 회로를 분리합니다.

GE IC693MDL340은 10-30V DC 입력 (24V 산업 표준과 호환)을 지원하는 넓은 전압과 호환됩니다.

GE IC693MDL340은 스위칭 지연 ≤ 1ms (ON/OFF 스위칭)와의 빠른 응답입니다.

GE IC693MDL340에는 LED 상태 표시가 있으며 각 점 독립 녹색 LED는 입력 상태 (ON/OFF)를 보여줍니다.

GE IC693MDL340은 포인트 당 약 5mA (24V DC) 전력 소비가 낮습니다.

제품 작동 원리

신호 입력 : 외부 장치 (예 : 센서, 푸시 버튼)의 24V DC 신호는 모듈 터미널에 연결됩니다.

레벨 감지 :

≥10V DC → on (logic“1”)과 같은 판사는 녹색 LED를 켜십시오.

≤3V DC → 판사는 OFF (Logic“0”)로 꺼져 있습니다.

분리 변환 : Optocoupler Isolator는 간섭을 방지하기 위해 PLC 내부 회로에서 필드 신호를 분리합니다.

데이터 전송 : 프로그램 로직 처리를 위해 백플레인 버스를 통해 상태 데이터가 CPU로 전송됩니다.

GE IC693MDL340 그룹의 8 포인트가 동일한 회로를 공유하는 주요 설계 포인트 (전력 극성을 통합해야 함) 그룹 간의 독립적 인 분리는 다른 전원에 연결될 수 있습니다.

제품 응용 프로그램

제조 산업에서 GE IC693MDL340은 장비 상태 모니터링 (모터 작동, 밸브 위치)을 활성화합니다.

자동차 생산 라인에서 GE IC693MDL340은 위치 센서 (한계 스위치, 광전 감지)로 사용될 수 있습니다.

재료 운송에서 GE IC693MDL340은 컨베이어 스타트 및 스톱, 제자리 감지를 담당합니다.

에너지 시스템에서 GE IC693MDL340은 회로 차단기의 상태, 경보 연락처 수집 상태를 판단 할 수 있습니다.

구축 자동화에서 GE IC693MDL340은 소방 장비 상태에 대한 피드백을 제공 할 수 있습니다.

PR생성 매개 변수

GE IC693MDL340 사양 데이터.
