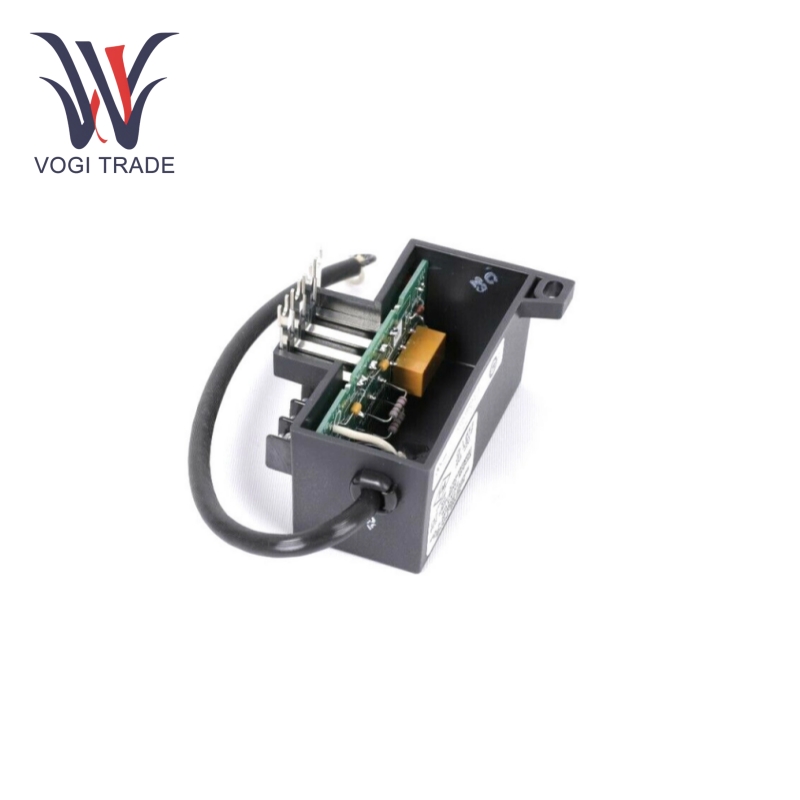

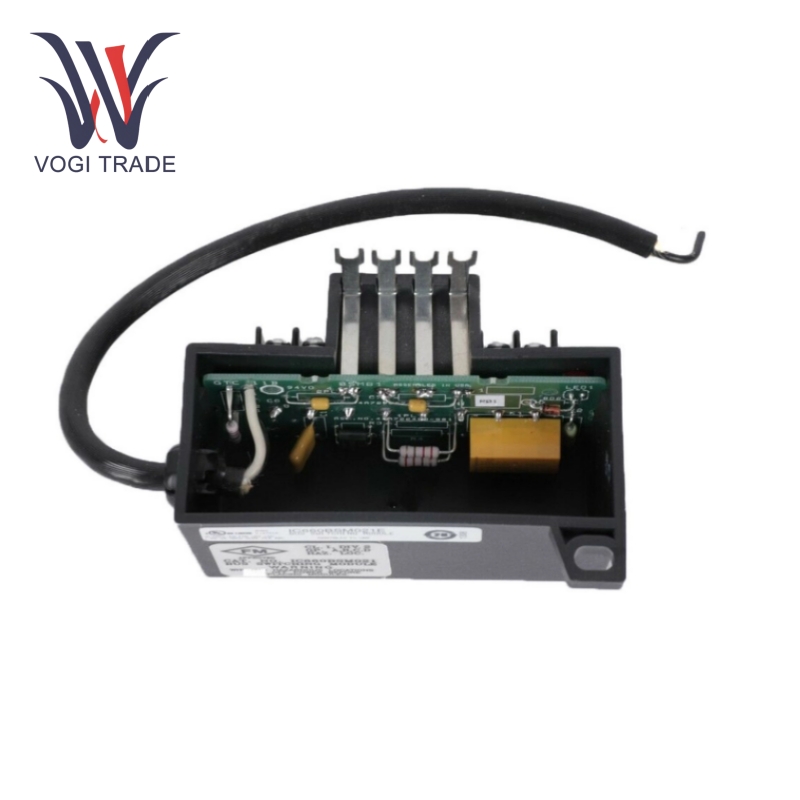

GE IC660BSM021

사양

입력 전압: 24/48VDC; 버스 B를 선택한 경우 18-56VDC, 버스 A를 선택한 경우 4VDC 미만; 극성은 문제가 되지 않습니다.

24VDC에서 전류 소비, 최대 17mA 및 최소 10mA: 48VDC에서 최대 60mA 및 최소 30mA.

신뢰할 수 있음: 500,000개 이상의 작업.

스위치 활성화 시간: 20ms(스위치 바운스 포함)

스위치 출시 시간: 70ms.

작동 온도: 32°F ~ 140°F, 즉 0°C ~ 60°C.

보관온도: 40°F ~ 158°F.

습기: 5-95%, 비응축.

연결 가능한 I/O 블록 수: 하나의 모듈은 최대 8개의 개별 및 아날로그 블록을 듀얼 버스에 연결합니다. 추가 모듈을 사용하면 동일한 듀얼 버스와 인터페이스하는 최대 30개의 I/O 블록을 사용할 수 있습니다.

제어방식: 그 작동은 클러스터의 B상 개별 블록에 의해 제어됩니다. 이 개별 블록의 첫 번째 회로는 이 버스 스위칭 모듈의 출력 역할을 합니다. 현재 버스에서 통신이 중단되면 이 출력은 모듈에 버스를 전환하라는 신호를 보냅니다. 또한 CPU나 휴대용 모니터를 통해 버스를 전환하라는 명령을 내릴 수도 있습니다.

특징

다중 모듈 확장: GE IC660BSM021은 최대 8개의 개별 및 아날로그 블록을 듀얼 버스에 연결할 수 있습니다. 더 많은 I/O 블록을 연결해야 하는 경우 추가 버스 스위칭 모듈을 추가하여 최대 30개의 I/O 블록을 동일한 이중 버스에 연결하여 다양한 크기의 시스템 확장 요구 사항을 충족할 수 있습니다.

유연한 버스 전환: GE IC660BSM021은 CPU 또는 휴대용 모니터 명령을 통해 버스 전환을 수행하도록 명령을 받을 수 있습니다. 버스 통신이 끊어진 경우 모듈은 자동으로 백업 버스로 전환하거나 필요에 따라 버스를 수동으로 전환할 수 있습니다. 버스 전환 활성화는 20ms 이내에 완료되어 시스템 통신의 연속성과 적시성을 보장합니다.

듀얼 버스 연결: GE IC660BSM021은 입력/출력 장치를 두 개의 직렬 버스에 동시에 연결하여 시스템 중복 통신 경로를 제공하여 시스템의 신뢰성과 내결함성을 향상시킬 수 있습니다. 하나의 버스에 장애가 발생하면 시스템이 계속 작동할 수 없을 때 자동으로 전환됩니다.

애플리케이션

화학 생산 공정 제어 시스템: GE IC660BSM021은 일반적인 화학 생산 공정 중에 온도, 압력, 흐름, 액체 수위 등과 같은 수많은 매개변수를 실시간으로 모니터링하고 제어할 수 있습니다. GE IC660BSM021은 현장의 다양한 센서 및 컨트롤러와 인터페이스하여 구축할 수 있습니다. 견고한 제어 네트워크를 구축합니다. 예를 들어 석유화학 정제 부문에서는 원유 증류탑의 온도 및 압력 센서와 유량 제어 밸브를 제어 시스템에 연결해 생산 공정의 안정적인 운영은 물론 제품의 품질도 보장할 수 있다. 이 기간 동안 생산 안전을 보장하기 위해 주간에 대응할 수 있습니다.

유해화학물질 보관 모니터링 시스템: 유해화학물질 보관장소에서는 누출, 폭발 등의 사고를 예방하기 위해 환경변수, 장비상태 등을 면밀히 모니터링해야 합니다. GE IC660BSM021을 사용하여 다양한 센서와 감지기를 모니터링 시스템에 연결할 수 있습니다. 이 시스템은 이상이 있을 경우 경보 정보를 생성하고 이를 모니터링 센터에 신속하게 전송하여 적시에 조치를 취하여 사고 확대를 방지할 수 있도록 합니다. 직원 안전 및 환경 보호.

빌딩 에너지 관리 시스템: GE IC660BSM021은 건물 내 다양한 ​​에너지 측정 장비, 환경 센서 및 지능형 컨트롤러를 연결하여 에너지 소비에 대한 실시간 모니터링 및 분석과 에어컨, 조명 및 기타 장비에 대한 지능형 제어를 실현할 수 있습니다. 예를 들어 대형 상업용 건물에서 GE IC660BSM021은 이 모듈을 통해 전기 계량기, 수도 계량기, 가스 계량기 등 에너지 계량기의 데이터를 에너지 관리 시스템으로 전송합니다. 동시에, 실내외 환경 변수와 직원 활동에 따라 조명 밝기와 함께 에어컨의 실내 온도가 가변적으로 조정되어 건물 성능과 관련된 에너지 활용 효율이 향상되어 에너지 절약 및 배출 감소를 달성합니다.

보안 모니터링 시스템: 지능형 빌딩의 보안 모니터링 시스템에서 GE IC660BSM021은 다양한 출입 통제 시스템, 영상 감시 시스템, 경보 등을 중앙 모니터링 플랫폼에 연결해 하위 시스템 간 정보 공유의 연계 제어 기능을 제공할 수 있다. 예를 들어 불법 침입 경보가 활성화되는 등 비정상적인 상황이 발생하는 경우 GE IC660BSM021을 통해 관련 장치로 신호를 전송할 수 있으며, 이를 통해 해당 영역의 조명이 자동으로 켜지고 비디오 녹화가 시작됩니다. , 이를 통해 건물의 보안을 향상시키는 동시에 긴급 상황에 대응할 수 있습니다.
