GE IC200PWR002

기술 매개 변수

입력 전압 :공칭 값이 24 VDC 인 18-30 VDC.

입력 전원 :11 W.

Inrush Current :최대 6ms의 최대 지속 시간 동안 24 VDC에서 20A; 최대 6ms의 최대 지속 시간 동안 30 VDC에서 25A.

홀드 업 시간 :10ms.

보호 기능 :내부 단락, 과부하 및 역 극성 보호 기능이 장착되었습니다.

기능 기능

견고한 건축 :GE IC200PWR002는 금속으로 수용되며 실리콘 겔은 내부에 부어 성분과의 외부 접촉으로부터 안전하게 유지합니다.

이중 전압 출력 :5 VDC 및 3.3 VDC의 출력 전압이있어 특정 전압 요구가있는 다양한 구성 요소의 전력 요구 사항을 충족시킵니다.

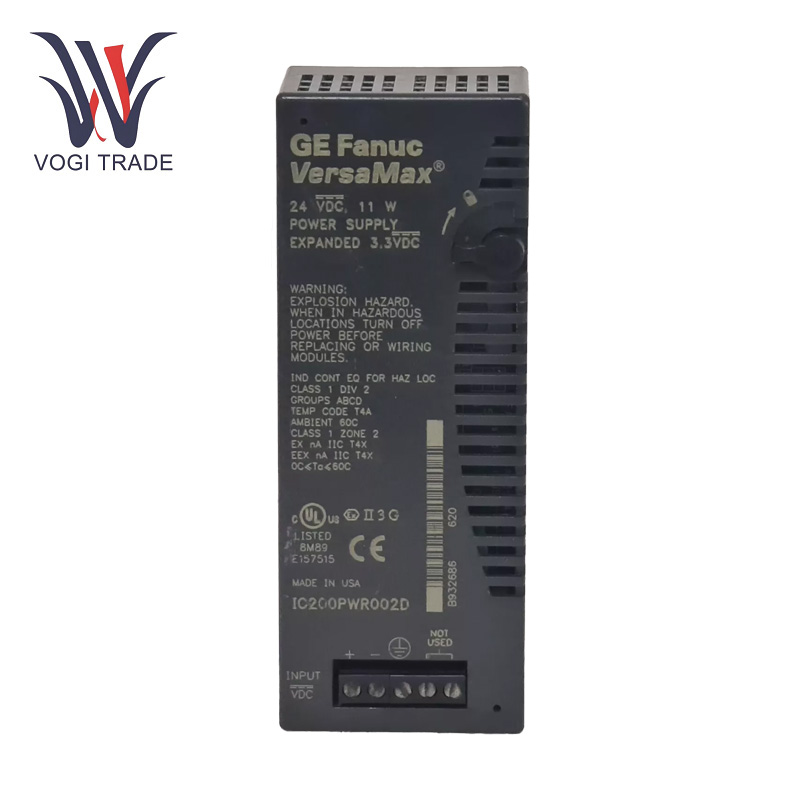

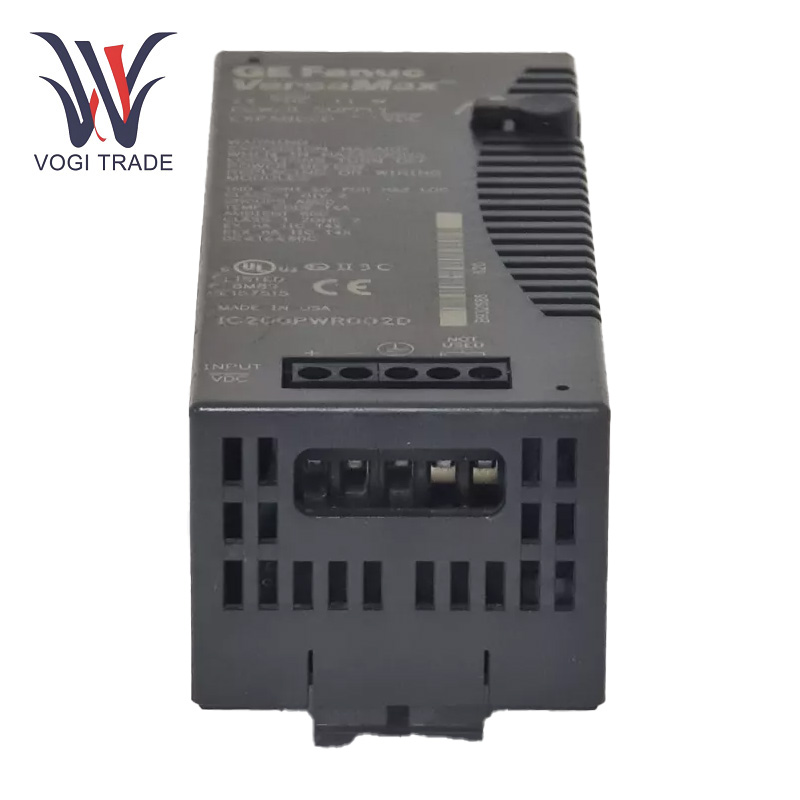

스크류 터미널 :GE IC200PWR002에는 하단 전면 패널에 5 개의 나사 형 터미널이 장착되어 있습니다. 왼쪽 두 개는 +DC 및 -DC 터미널이고 세 번째는 접지 터미널이며 마지막 두 개는 연결이 필요하지 않습니다.

작동 방법

설치:GE IC200PWR002를 백플레인의 지정된 슬롯에 직접 설치하고 연결 다이어그램에 따라 CPU 또는 NIU에 연결하여 연결이 올바르게 수행되는지 확인하십시오.

배선: 공칭 전압 24 VDC를 사용하여 입력 단자를 18-30 VDC ADGE에 연결하십시오. 전원을 공급 해야하는 장치에 연결된 출력 단자; 극성을 확인하십시오.

안전측정 :안전하고 안정적인 작동을 보장하려면 DC- 터미널의 적절한 접지와 같은 안전 조치가 필수적입니다.

응용 분야

산업 자동화:GE IC200PWR002는 산업 생산 라인에 다양한 Versamax I/O 모듈, CPU 및 NIU를 통해 컨베이어 벨트, 로봇 암 및 조립 기계와 같은 제어 장비를 제어하여 생산 공정의 안정적인 작동을 보장합니다.

전원 시스템 :발전소 및 변전소에 사용되어 발전 장비, 전송 및 유통 장비, 모니터링 시스템 등의 제어 시스템에 전력을 공급하여 전력망 작동의 신뢰성을 보장합니다.

건물 자동화 :GE IC200PWR002는 지능형 건물에서 조명, 에어컨 및 접근성 및 엘리베이터 시스템을 관리하는 Versamax 시스템에 에너지를 공급할 수있어 건물을 더 현명하고 편안하게 만듭니다.

수처리 공장 :수 펌프, 밸브, 제어 시스템의 수질 모니터링 장비, 수처리 공정의 자동 제어, 처리 효율성 및 품질을 향상시키는 데 사용되는 수처리 공장에서 사용됩니다.

화학 산업 :GE IC200PWR002는 화학 반응 장비, 재료 운송 장비 및 안전 모니터링 장비의 제어 시스템에 전력을 제공하여 화학 생산 공정에서 생산의 안전성 및 효율성을 보장합니다.
