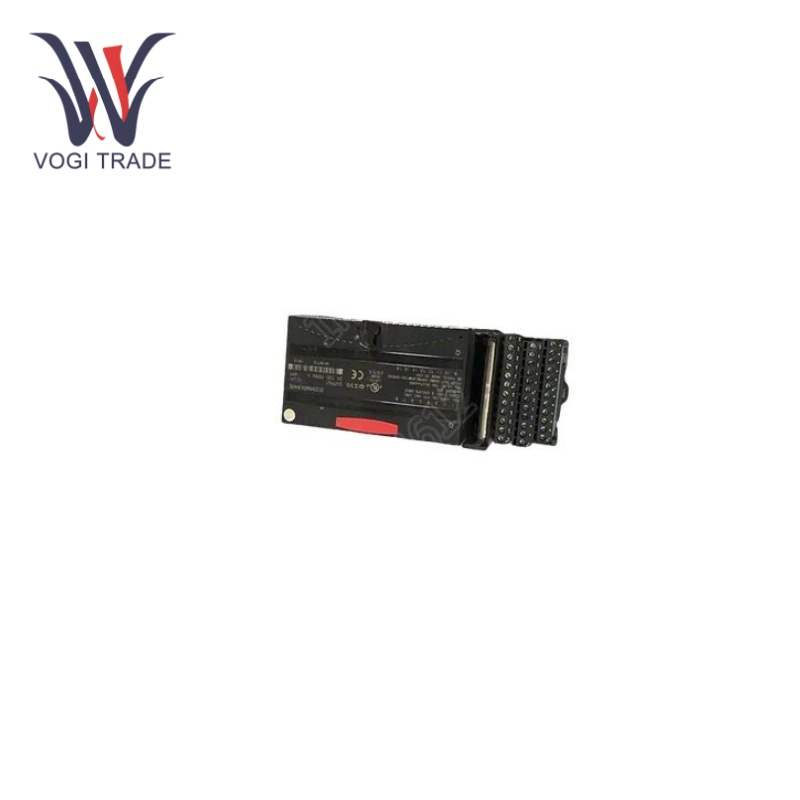

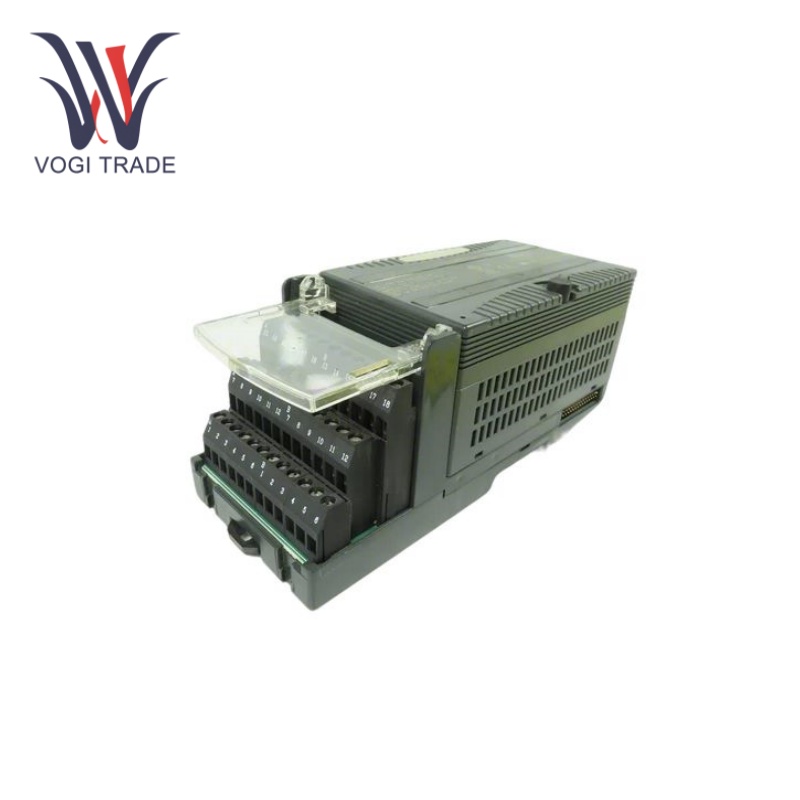

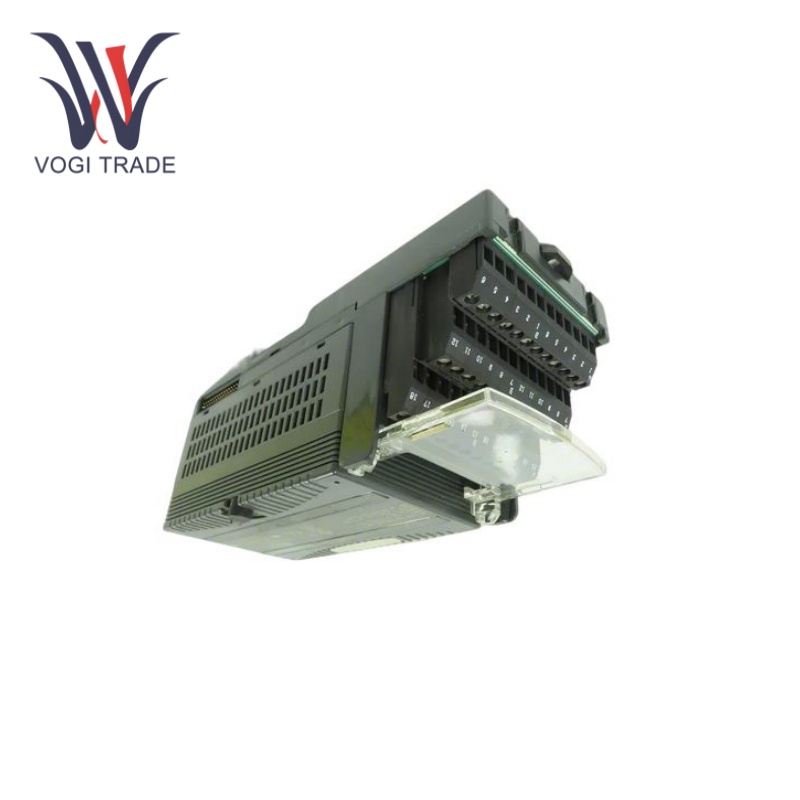

GE IC200MDL940

기술적인 매개변수

출력 수:16.

출력 유형:독립적으로 분리된 상시 개방(N.O.) 또는 Form A 접점.

출력 전압:0~125VDC.

출력 전류:최대 정격 전류는 2.0A입니다.

출력 전압 강하:0.3V.

채널 응답 시간:10ms

스위칭 주파수:유도 부하와 함께 사용할 경우 출력 접점당 최대 스위칭 주파수는 분당 20사이클입니다.

최대 백플레인 전류 소모:490mA.

작동 온도 범위:0~60°C.

준수:CE 및 cULus를 준수합니다.

기능적 특성

절연 출력전철기:GE IC200MDL940에는 16개의 절연 또는 A형 접점이 있습니다. 채널 간 절연 기능이 내장되어 있어 각 접점 출력을 서로 다른 전압 소스에 연결할 수 있으며 채널 간 간섭 없이 복잡한 환경에서 활용할 수 있습니다.

안정적인 릴레이 및 접점:임베디드 릴레이는 접점이 은합금 재질인 고정 코일과 이동 전기자 구조를 채택하므로 서비스 수명과 스위치 신뢰성이 업계 표준보다 높아 모듈 출력의 안정성과 신뢰성을 보장합니다.

낮은 전력 소비:5V 출력 백플레인(1차 전원 제공)을 갖춘 GE IC200MDL940은 최대 490밀리암페어의 전류를 소비할 수 있으며 전력 소비가 낮아 전체 시스템의 전력 부하를 줄여줍니다.

고장 진단

출력 전압 및 전류 측정:정상 출력 전압 및 전류 범위와 비교하여 측정된 값을 확인하십시오. 그러나 측정된 데이터가 정상 범위에서 크게 벗어나면 모듈의 전원 회로, 릴레이 접점 또는 외부 부하에 문제가 있음을 나타낼 수 있습니다.

절연 저항 테스트:절연 저항계를 사용하여 GE IC200MDL940 입력과 출력 사이 및 채널 사이의 절연 저항을 테스트하십시오. 절연 저항이 평소보다 낮으면 모듈의 절연 성능에 문제가 있을 수 있으며 신호 간섭을 넘어 장비가 손상될 수도 있습니다.

응용분야

산업 자동화:자동차 제조, 기계 가공 및 식품 가공 산업과 같은 산업 자동화 생산 라인에서 GE IC200MDL940은 릴레이, 솔레노이드 밸브 및 표시등과 같은 다양한 액추에이터를 제어하고 생산 프로세스의 자동화 제어를 실현하고 생산 효율성을 향상시키는 데 사용할 수 있습니다. 품질.

발전 및 배전:이 모듈은 발전 및 배전 시스템에서 회로 차단기, 접촉기, 계전기를 포함한 전력 장비를 제어하고 보호하는 데 활용될 수 있습니다. 또한 전력망의 안전하고 안정적인 운영을 보장하기 위해 전력망의 모니터링 및 제어에도 적용됩니다.

빌딩 자동화:GE IC200MDL940은 조명 제어, 공조 제어, 엘리베이터 제어 등 건물 자동화 시스템의 해당 전기 장비를 제어하는 ​​데 사용할 수 있어 건물의 지능형 제어 및 에너지 절약 관리를 실현할 수 있습니다.

프로세스 제어:공정 제어 산업, 특히 석유화학, 화학 및 제약 산업에서 GE IC200MDL940은 공정 장비(펌프, 밸브, 반응기 등 포함)의 제어 및 모니터링에 사용되어 공정 장비 작동 상태를 제공하고 생산 공정의 정상 작동으로 생산의 안전성과 신뢰성이 향상됩니다.
