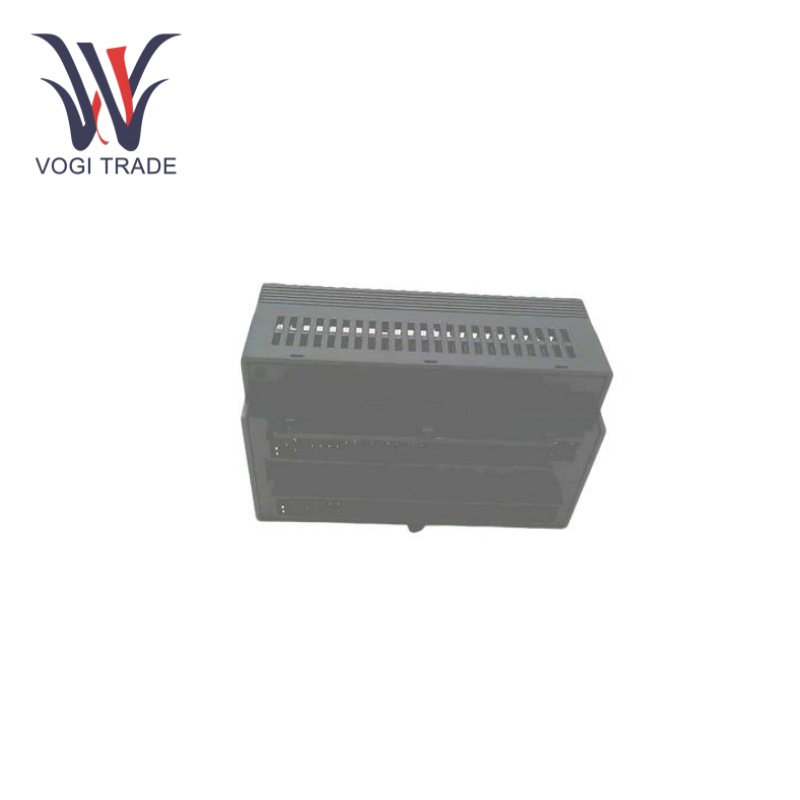

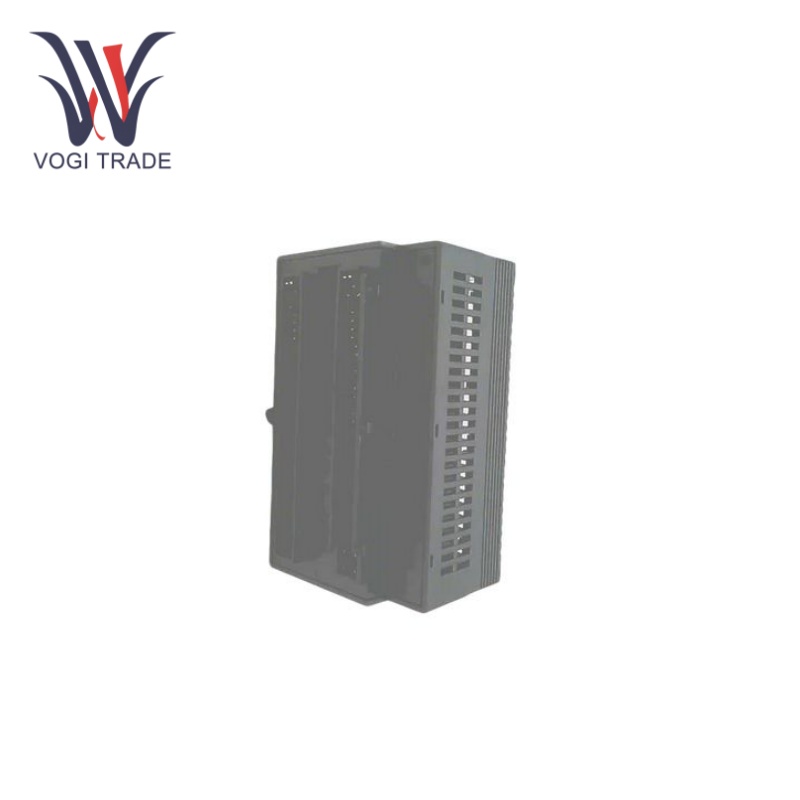

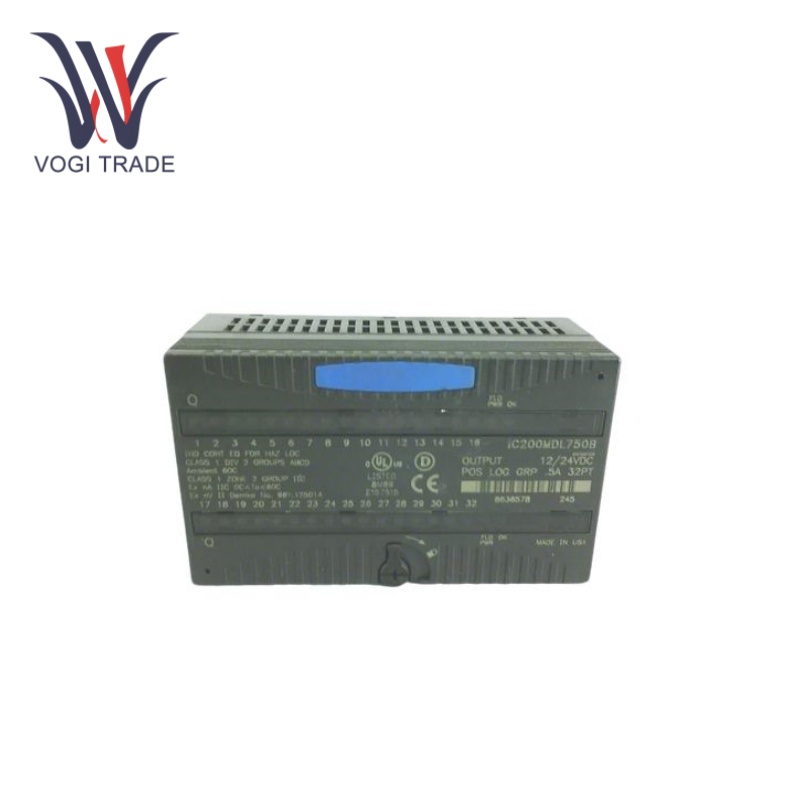

GE IC200MDL750

기술적인 매개변수

백플레인 전류 소비:최대 90mA.

누설 전류:0V DC에서 5.30mA.

출력 포인트:32개의 개별 출력 포인트.

출력 논리:포지티브 로직 배선 구성.

출력 전압 범위:10.2~30VDC.

출력 전류:포인트당 0.5A.

전환 중 응답 시간:최대 0.1ms

오프 전환 응답 시간:최대 0.2ms.

작동 온도:0-30°C.

습기:5% ~ 95%(비응축).

기능적 특성

높은 출력 채널 밀도:GE IC200MDL750은 각각 16개 출력 채널로 구성된 2개 그룹이 있는 32점 개별 출력 모듈입니다. 이를 통해 많은 외부 장치가 동시에 작동할 수 있어 시스템의 제어 효율성이 효과적으로 향상됩니다.

채널 격리:모듈은 개별 채널을 분리하지 않지만 16개 지점의 각 그룹을 분리할 수 있습니다. GE IC200MDL750은 두 그룹의 간섭을 효과적으로 줄이고 시스템의 안정성과 신뢰성을 향상시킬 수 있습니다.

고성능:전원 공급 장치 및 보호 회로의 부품은 매우 안정적이며 최대 전류 백플레인 소비량은 90 mA입니다. GE IC200MDL750은 엄격한 테스트와 인증을 거쳤으며 열악한 산업 환경에서도 안정적으로 작동할 수 있습니다. 또한 짧은 온-오프 응답 시간으로 외부 부하의 출력을 빠르고 정확하게 제어하여 정상적인 시스템 작동을 보장할 수 있습니다.

고장 진단

오류 코드 및 오류 메시지:GE Fanuc VersaMax 시스템은 하드웨어 모니터와 진단 기능을 갖추고 있어 GE IC200MDL750의 작동 상태를 실시간으로 모니터링할 수 있습니다. 시스템의 기능은 오류가 발생할 때 해당 오류 코드와 경보 메시지를 생성하는 것입니다. 이러한 방식으로 사용자는 이러한 오류 코드 및 메시지를 기반으로 진단 소프트웨어 또는 딜러 프로그래밍 도구를 사용하여 오류 위치와 원인을 쉽게 찾고 분석할 수 있습니다.

외부 회로 검사:결함이 의심되는 경우 본 모듈에 연결된 실외 회로가 올바른지, 배선, 부하 장치, 전원 공급 장치 등을 확인해야 합니다. 배선에 단락, 개방, 연결 오류가 있는지 확인하고, 부하 장치 손상 및 과부하.

응용분야

산업 자동화:GE IC200MDL750 은 여러 개의 액추에이터(예: 솔레노이드 밸브, 실린더, 모터 등)를 작동하여 공정 자동화를 달성하고 생산 효율성과 제품 품질을 향상시킬 수 있습니다.

빌딩 자동화:빌딩 자동화 시스템에서는 무엇보다도 조명 시스템, 에어컨 시스템, 엘리베이터의 켜짐/꺼짐을 제어할 수 있습니다. 이러한 기기를 제어하고 모니터링함으로써 건물의 에너지 사용량을 최소화하고 구조물의 품질과 보안을 향상시킬 수 있습니다.

발전 및 배전:GE IC200MDL750은 발전 및 배전 시스템의 회로 차단기, 계전기 및 기타 장비를 제어하고 장비의 작동 상태를 모니터링하는 데 사용할 수 있습니다. 전력계통의 동적 상태를 실시간으로 모니터링하고 효과적으로 제어함으로써 전력공급의 안정성과 신뢰성을 확보하고 전력망의 안전한 운영을 유지할 수 있습니다.

물류 및 창고:물류 및 창고업 분야에서 GE IC200MDL750은 컨베이어 벨트, 분류 장비, 스태커 크레인, 장비 및 기타 장비 운영, 물류 및 창고업 프로세스 자동화를 제어하고 작업 효율성을 향상시키며 인건비를 절감할 수 있습니다.
