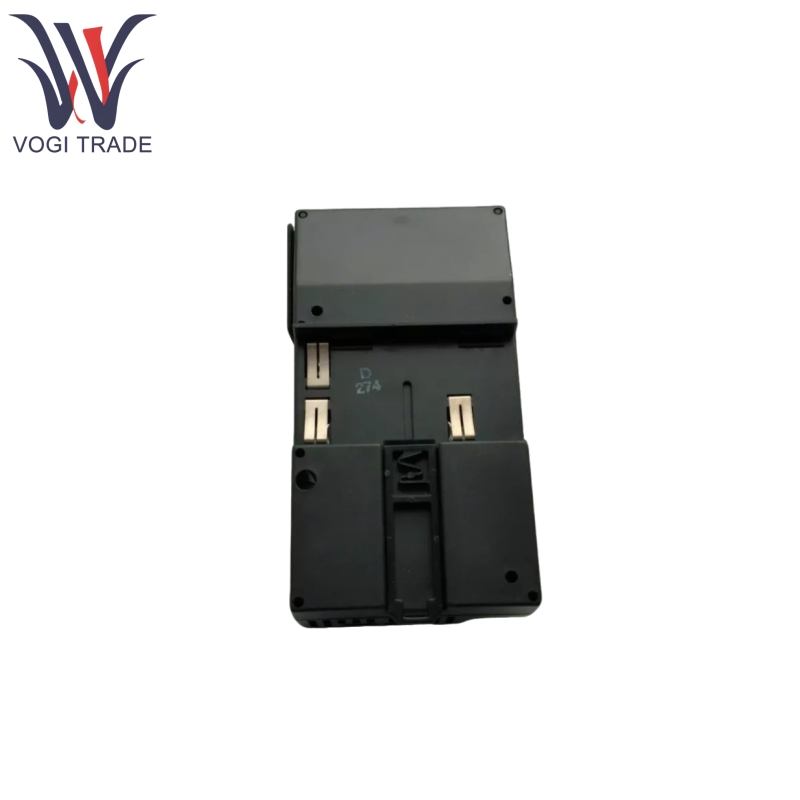

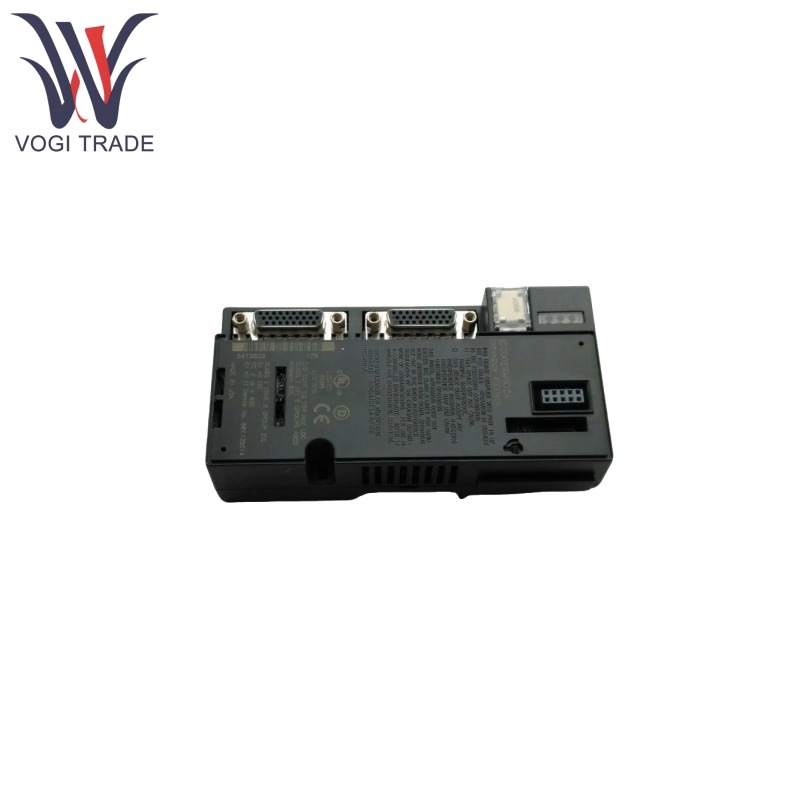

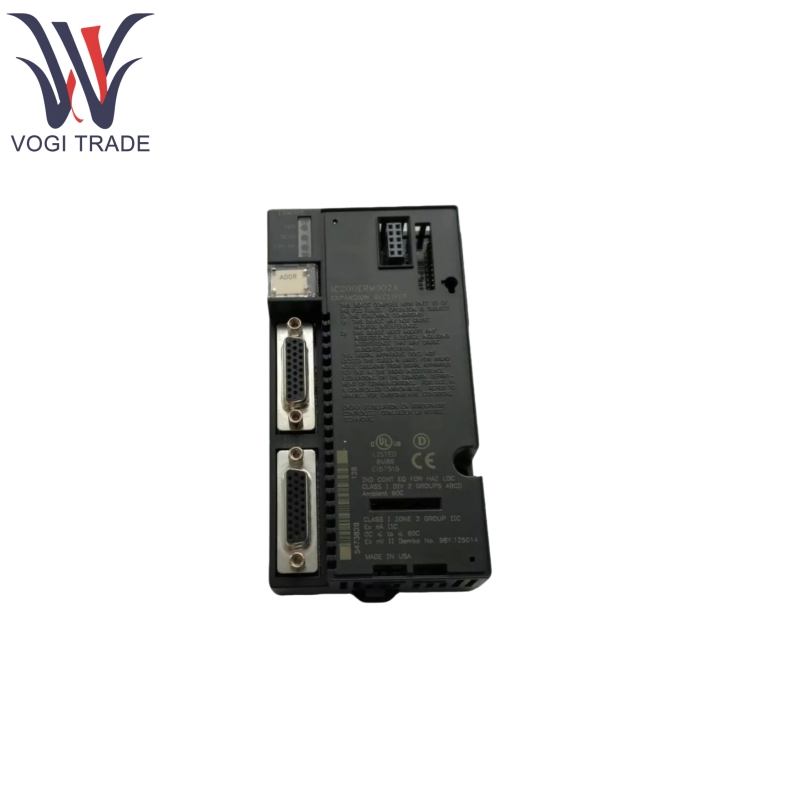

GE IC200erm002

제품 설명

제품 기능

GE IC200ERM002는 차동 또는 단일 엔드 커뮤니케이션 모드를 지원하며 확장 송신기 (IC200ETM001) 또는 메인 랙 (팽창 랙이 1 개 만있는 경우 단일 엔드 모드)에 직접 연결할 수 있습니다.

통신이 중단되면 GE IC200erm002는 "최후 상태"기능을 지원하여 출력 모듈의 현재 상태를 유지하고 시스템 안정성을 향상시킬 수 있습니다.

GE IC200ERM002는 시스템 결함을 분리하여 주 시스템 작동에 영향을 미치지 않고 확장 랙에서 결함이있는 모듈을 쉽게 찾아서 수리 할 수 있습니다.

GE IC200ERM002에는 DIP 스위치가 필요하지 않으며 소프트웨어를 통해 구성 할 수 있습니다. 전원 공급 장치 모듈은 모듈에 직접 장착 할 수 있습니다.

제품 작동 원리

확장 랙의 핵심 제어 모듈로서 GE IC200ERM002는 주 시스템과 확장 랙 간의 통신을 실현하기 위해 확장 케이블을 통해 주 랙 (CPU/NIU) 또는 확장 송신기 (IC200ETM001)로부터 제어 신호 및 데이터를 수신합니다.

3 LED는 작동 상태에 대한 실시간 피드백을 제공합니다.

PWR : 모듈이 5VDC 전원을 앓고 있는지 여부를 나타냅니다

EXP RX : 확장 버스의 통신 상태를 나타냅니다 (깜박임 또는 항상 정상적인 의사 소통을 나타냅니다. OFF는 의사 소통이 없음을 나타냅니다)

스캔 : 녹색은 CPU/NIU가 팽창 랙의 I/O를 스캔하고 있으며 노란색은 스캔하지 않음을 나타냅니다.

시스템이 정상적으로 실행될 때, 모듈은 스캔 램프를 통해 기본 시스템의 I/O 스캔 상태를 확장 랙으로 나타냅니다. EXP RX 램프는 통신이 정상인지에 대한 피드백을 제공합니다.

통신이 중단되면 모듈은 "마지막 상태 홀드"기능을 트리거하여 장비의 비정상적인 동작을 피하기 위해 확장 랙의 출력 모듈을 마지막 상태로 유지합니다.

전원 공급 장치 모듈은 IC200erm002에 설치되어 확장 랙의 모든 모듈에 대한 작업 전원을 제공합니다.

제품 매개 변수

GE IC200ERM002 아래와 같은 사양 데이터.

목	사양
백플레인 현재 요구 사항	5V DC @ 70mA (최대); 3.3V DC @ 20MA (최대)
최대 케이블 길이	차동 모드 : 15 미터, 단일 끝 모드 (메인 랙에 직접 연결) : 1 미터
데이터 전송 속도	차동 모드 : 5 MBITS/SEC, 단일 엔드 모드 : 2.765 MBITS/SEC
격리 특성	비 침습 (전기 분리 없음)
작동 온도	0 ° C ~ 60 ° C (주변 온도)
저장 온도	-40 ° C ~ 85 ° C
습도 저항	5% ~ 95% (비 콘센트)
호환 아날로그 모듈에 대한 요구 사항	일부 아날로그 모듈에는 특정 버전이 필요합니다 (예 : IC200ALG320 개정 B 이상, IC200ALG430 개정 C 이상).
랙 ID 설정	모듈의 로터리 스위치를 통해 설정 (1-7, 각 확장 랙은 고유 한 ID가 필요합니다)
