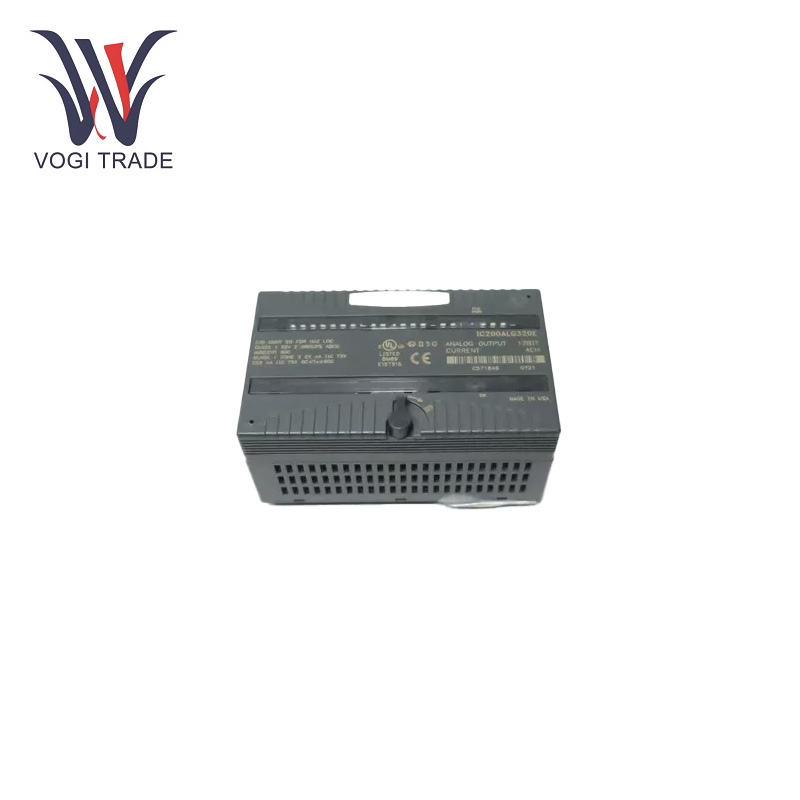

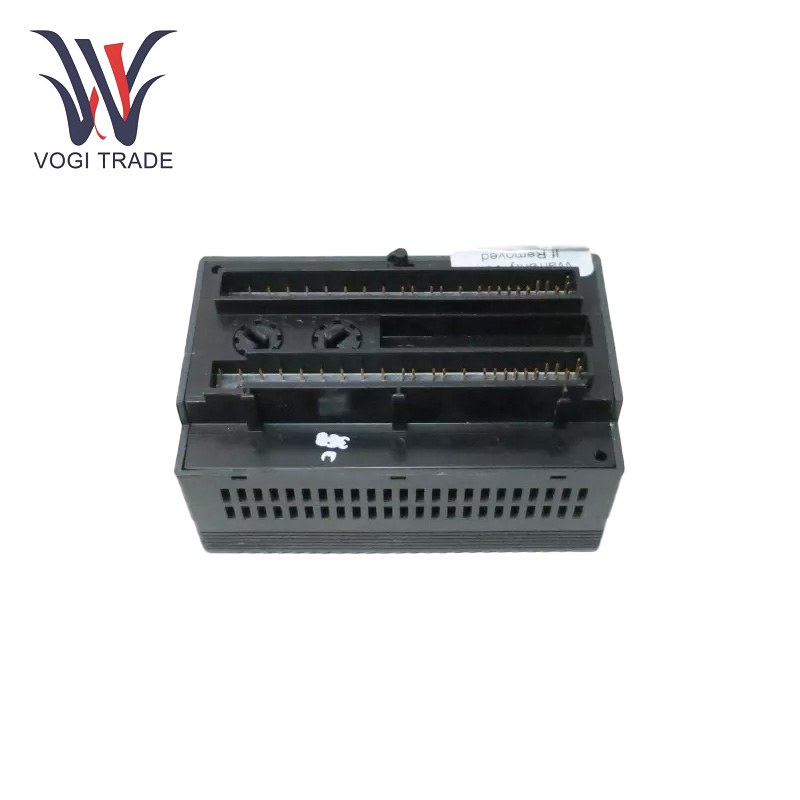

GE IC200ALG320

기술적인 매개변수

채널: 4개의 단일 종단 채널.

현재 범위: 4mA ~ 20mA, 채널당 약 20.38mA의 약간 초과 범위 기능이 있습니다.

해결: 4μA, 8카운트.

업데이트 속도: 최대 0.3ms.

외부 전원 공급 장치: 18-30VDC.

전력 소비: 최대 160mA.

절연 전압: 250VAC 연속, 1500VAC 1분간.

기능적 특성

탁월한 절연 성능: GE IC200ALG320은 사용자 입력과 로직 및 랙 접지를 1분 동안 250VAC 연속 및 1500VAC로 분리함으로써 입력 회로와 출력 회로 간의 간섭을 효과적으로 분리하고 전체 시스템의 안정성과 신뢰성을 향상시킬 수 있습니다.

출력 범위 초과 능력: 각 채널에는 소량의 범위 초과 전류가 있으며, 약 20.38mA의 전류 크기가 출력 부하를 구동하기 위해 출력될 수 있으며 추가 드라이브 용량에 대한 일부 특수 부하 요구 사항을 제공합니다.

다중 채널 출력: GE IC200ALG320의 4개의 단일 종단 아날로그 출력 채널은 4μA 분해능으로 4~20mA 출력 전류 신호를 출력할 수 있어 여러 아날로그 장치를 동시에 제어할 수 있습니다.

고장 진단

LED 표시기 진단: OK LED와 FLD PWR LED를 통해 필드 전원과 백플레인 전원의 정상 여부를 쉽게 확인할 수 있습니다. 해당 LED가 켜지지 않거나 비정상적으로 깜박이면 전원 공급 장치 문제 또는 GE IC200ALG320 오류를 나타낼 수 있습니다.

전류 출력 모니터링: 정기적으로 각 채널의 출력 전류를 관찰하십시오. 출력 전류가 평소보다 상당히 크거나 작거나, 모듈 출력이 초기 상태보다 훨씬 덜 안정적입니다. 이는 모듈 출력 회로 또는 연결된 부하 회로의 단락 오류로 인한 것일 수 있습니다.

진단 도구: GE IC200ALG320에는 필드 회로의 사용자 측 전원 손실 오류를 나타낼 수 있는 보고서를 생성할 수 있는 몇 가지 진단 도구가 내장되어 있습니다. 사용자는 진단 보고서를 분석하여 문제를 신속하게 찾아 해결할 수 있습니다.

응용분야

프로세스 제어: 화학, 석유화학, 제약 등 공정 제어 산업에서 아날로그 전류 제어 신호를 생성하여 밸브 개방도, 펌프 속도, 히터의 가열 전력을 조절하는 데 광범위하게 사용됩니다. 이를 통해 온도, 압력, 온도 등 공정 매개변수를 정밀하게 제어할 수 있습니다. 그리고 흐름.

기계 제어:  GE IC200ALG320은 공작기계 제조, 포장 기계, 섬유 기계 등의 분야에서 모터 속도, 실린더 위치, 클러치 토크를 제어하여 작업 상황을 정확하게 제어하는 ​​데 사용할 수 있습니다. 기계를 가공하고 생산 효율성과 제품 품질을 향상시킵니다.

빌딩 자동화: 빌딩 자동화 시스템에서는 공조 밸브의 개방, 팬의 속도, 워터 펌프의 물 흐름을 제어하여 실내 온도, 습도, 공기 질을 조절하고 쾌적함과 에너지 효율성을 향상시킬 수 있습니다. 건물의.

데이터 수집 및 계측: GE IC200ALG320은 데이터 수집 시스템 및 계측에도 사용됩니다. 여기서 디지털 신호를 아날로그 전류 신호로 변환하여 아날로그 미터 및 기타 레코더 또는 데이터 수집 장치로 출력하여 사람이 볼 수 있는 형태의 데이터용 디지털 신호를 가능하게 합니다. 표시, 기록, 분석.
