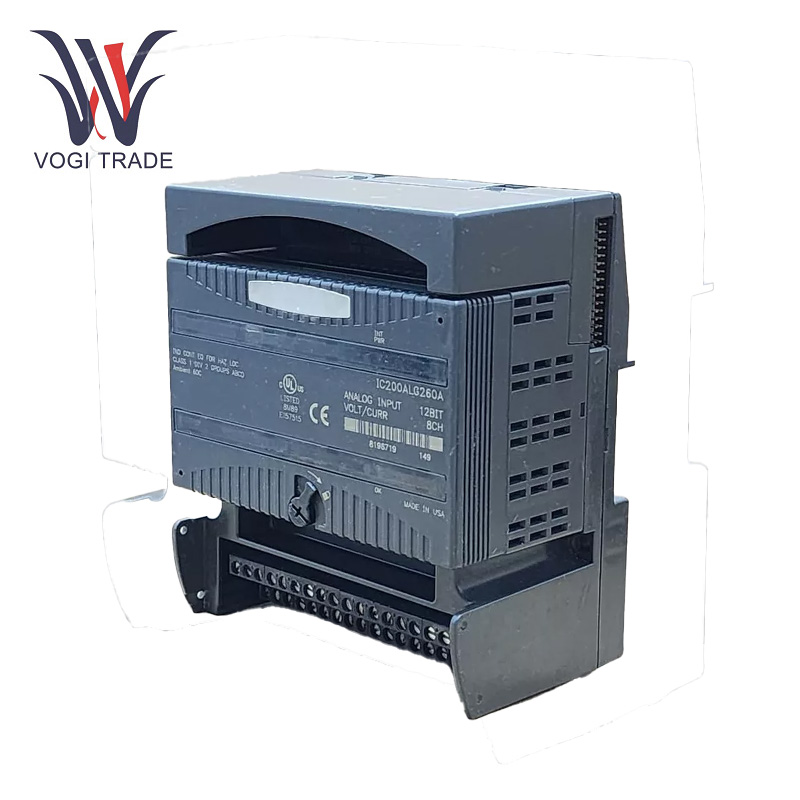

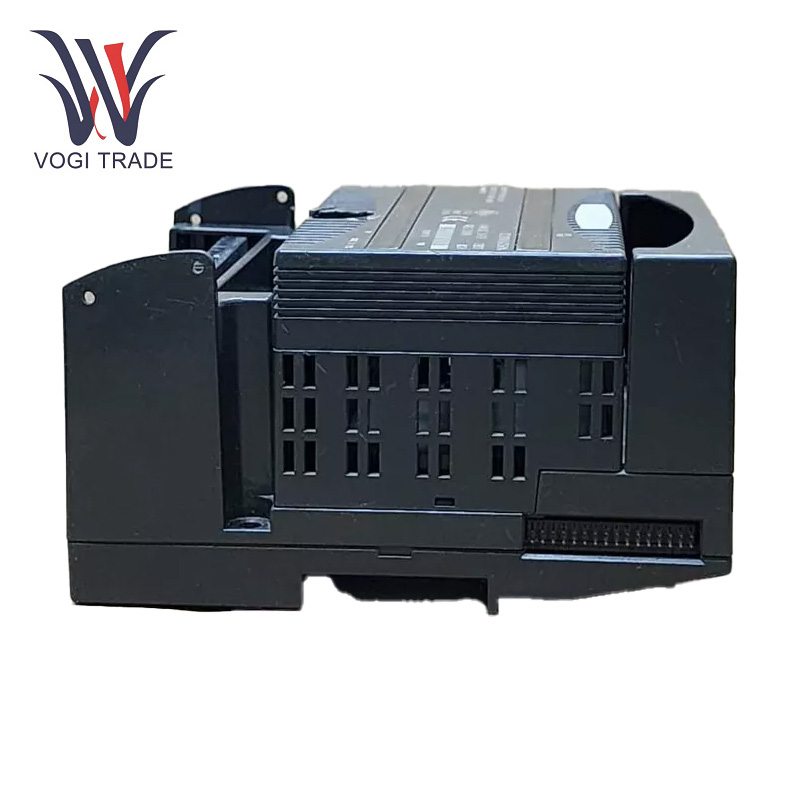

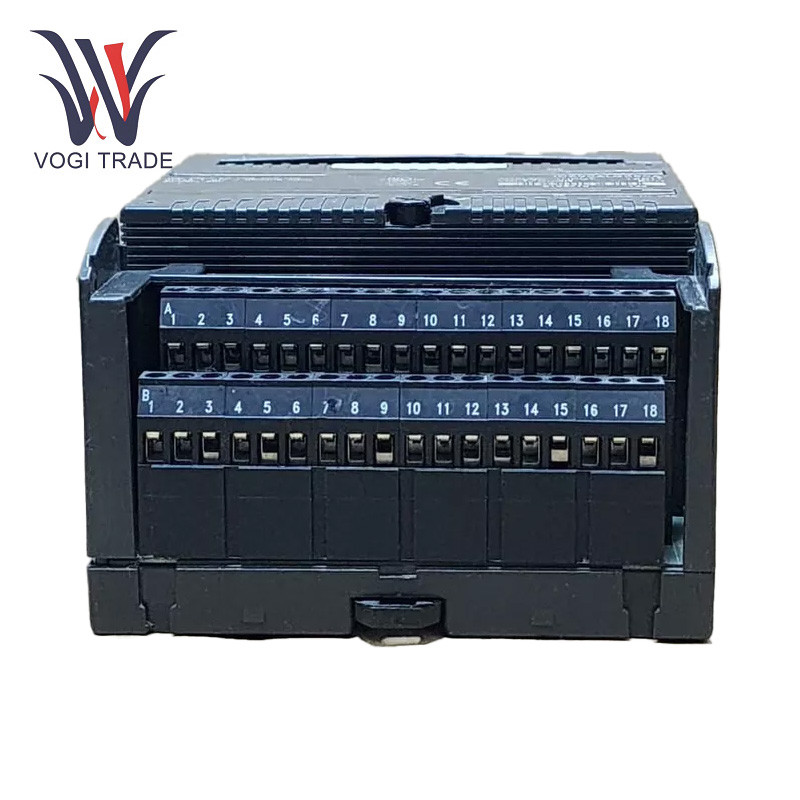

GE IC200ALG260

기술적인 매개변수

채널: 8개의 단일 종단 채널.

전압 입력 범위: -10VDC ~ +10VDC.

현재 입력 범위: 4~20mA.

해결: 12비트, 2.5mV, 양극 전압 모드에서 8카운트.

입력 임피던스: 전압 모드에서 126kΩ, 전류 모드에서 200Ω.

정확성: 풀 스케일의 ±0.3%.

채널 간 누화 거부: 최소 30dB.

업데이트 속도: 0.4밀리초.

입력 필터 응답 시간: 5.0밀리초.

기능적 특성

핫스왑 가능: GE IC200ALG260은 핫스왑이 가능해 전체 시스템을 종료하지 않고도 모듈을 교체하거나 추가할 수 있어 시스템 유지관리성과 가용성이 향상됩니다.

빠른 업데이트 속도: 0.4ms 업데이트 속도로 입력 신호 변화에 따라 현장에서 스위칭하여 데이터 수집 및 처리 적시성을 보장합니다.

내부 전원 공급 장치:GE IC200ALG260은 외부 전원 공급 장치 없이 작동하며 내부 전원은 백플레인에서 제공됩니다. 그러나 전류 모드에서는 절연 입력에 별도의 전원 공급 장치가 필요할 수 있습니다.

고장 진단

LED 표시기 진단언니:GE IC200ALG260에는 진단 문제 해결을 위해 내부 전원 (INT PWR) LED와 정상(OK) LED가 포함되어 있습니다. INT PWR LED는 아날로그 필드측 회로의 내부 전원 상태를 표시하고, OK LED는 백플레인 전원 상태를 표시합니다. 해당 LED가 켜지지 않거나 플래시가 비정상적인 경우 전원 공급 장치 또는 모듈에 문제가 있을 수 있습니다.

자가진단 기능: GE IC200ALG260에 내장된 자체 진단 기능은 지속적으로 작동하여 모듈과 해당 구성 요소의 작동 상태를 모니터링할 수 있으며 범위 미만, 범위 초과, 개방 회로, 전력 손실 및 비정상과 같은 다양한 오류를 감지할 수 있습니다. -휘발성 메모리 오류. 모듈은 오류가 발생하면 진단 시스템을 통해 오류 정보를 보고하며, 운영자는 오류 코드나 경보 메시지를 확인하여 문제를 신속하게 찾아 해결할 수 있습니다.

외부 테스트 장비:  이 기능에서 제시하는 오류 코드 및 모듈 상태를 기반으로 모듈 검사 범위를 빠르게 좁혀 예상 모듈 성능과 비교할 수 있습니다. 따라서 전자 모듈에 내장된 진단 기능을 사용할 수 있는지 확인하는 것이 모듈의 문제를 정확히 찾아내는 가장 효과적인 방법입니다.

응용분야

제조업: GE IC200ALG260은 생산 공정에 적용되어 온도, 압력, 유량 센서와 같은 다양한 센서 및 액추에이터로부터 아날로그 입력 신호를 수신하고 입력 신호는 디지털 데이터로 변환되어 다양한 제어를 모니터링하는 데 사용됩니다. 온도, 압력, 유속, 속도 등 생산 공정의 매개변수를 측정하여 제품 생산의 품질과 안정성을 보장합니다.

화학 및 석유화학 산업: 반응기에서 저장 탱크 및 기타 다양한 장비로 아날로그 입력 신호를 수신하여 화학 반응 및 공정의 온도, 압력 및 기타 매개 변수를 모니터링하고 제어하여 공정의 안전성과 효율성을 보장하는 데 사용됩니다.

에너지 산업: GE IC200ALG260은 에너지 산업에 적용하여 발전기, 변압기 및 기타 기기의 아날로그 입력 신호를 수용할 수 있으며 전력 시스템의 전압, 전류, 전력 및 기타 매개변수를 모니터링하고 제어하는 ​​데 활용됩니다. 전력망 운영 및 전력 품질.
