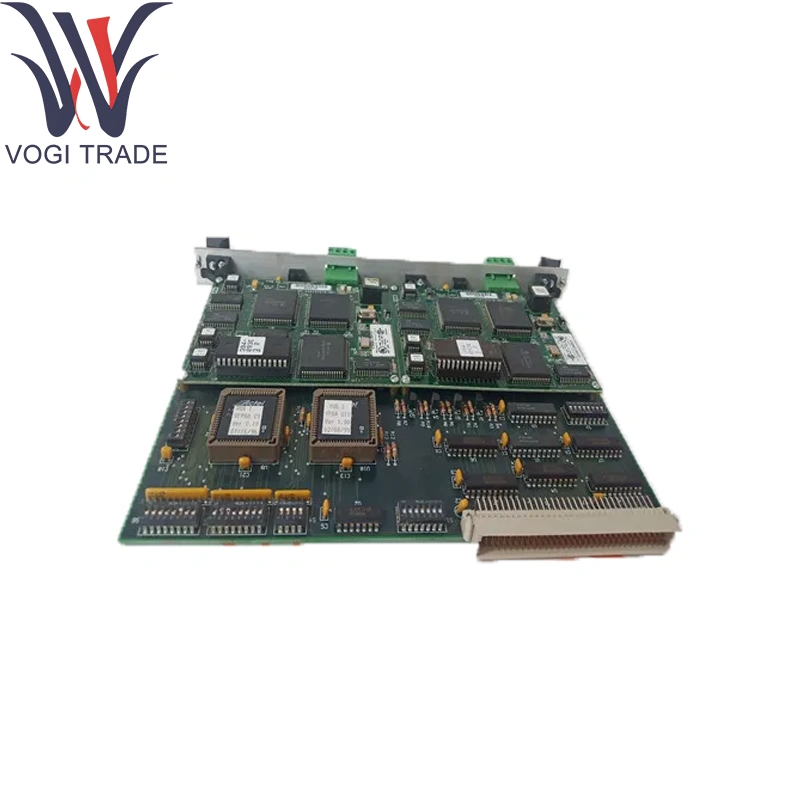

GE HE700GEN200

기술 매개 변수

인터페이스 모듈 (VME Genius Gateway - GE HE700GEN200)

인터페이스 유형 : VME64X 듀얼 채널 천재 버스, GE FANUC VME 랙과 호환됩니다.

공급 전압 : 5 V DC ± 5 %

현재 소비 : 200 MA 전형 (≈ 1 W)

커넥터 : 나사형 전면 패널 I/O 단자; VME 슬롯으로의 백플레인 에지 커넥터

구성 : 채널 선택 및 모드 설정을위한 DIP 스위치

환경 :

작동 온도 : 0 ° C ~ +60 ° C

습도 : 5 % –95 % RH 비 응축

제품 기능

GE HE700GEN200은 프로토콜-수정 게이트웨이 역할을하며 GE Ionet 프레임을 VME 버스에 매핑하고 그 반대도 마찬가지입니다. 소프트웨어 드라이버가 필요하지 않고 Mark VI/VIE Control CPU와 VME 기반 I/O 보드 간의 결정 론적, 저도 통신을 가능하게합니다.

핵심 지원 모듈

GE HE700GEN200은 일반적으로 다음과 함께 VME 랙에 설치됩니다.

GE Mark VI CPU 모듈 (예 : IS200TPROH1C)

VME 처리 보드 (DSP, 로직 카드)

Ionet 이더넷 스위치 (IS420ESWB 시리즈)

확장 구성 요소

GE HE700GEN200 :

빠른 채널 리핑을위한 딥 스위치 키트

필드 배선 용 전면 패널 커넥터 모듈

VME 백플레인 어댑터 (슬롯 가이드, 추출 핸들)

소프트웨어 지원

GE HE700GEN200 :

Mark VI/VIE 소프트웨어에 완전히 투명합니다. 펌웨어 업데이트 또는 드라이버가 필요하지 않습니다.

Power-Up에서 자동 감지 된 존재 및 버전 ID; 컨트롤러 진단에 플래그가 지정된 불일치
