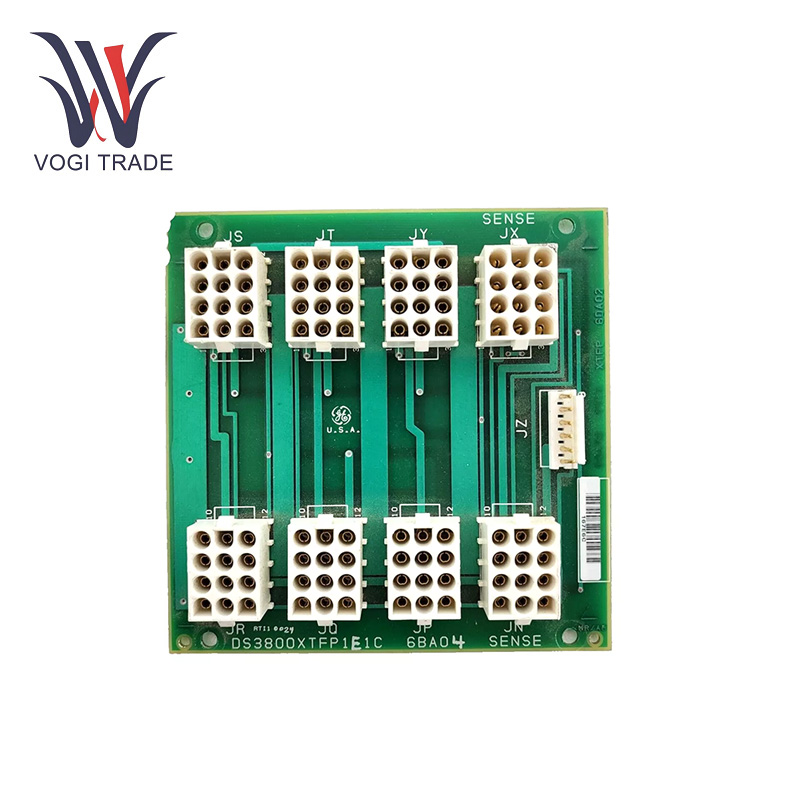

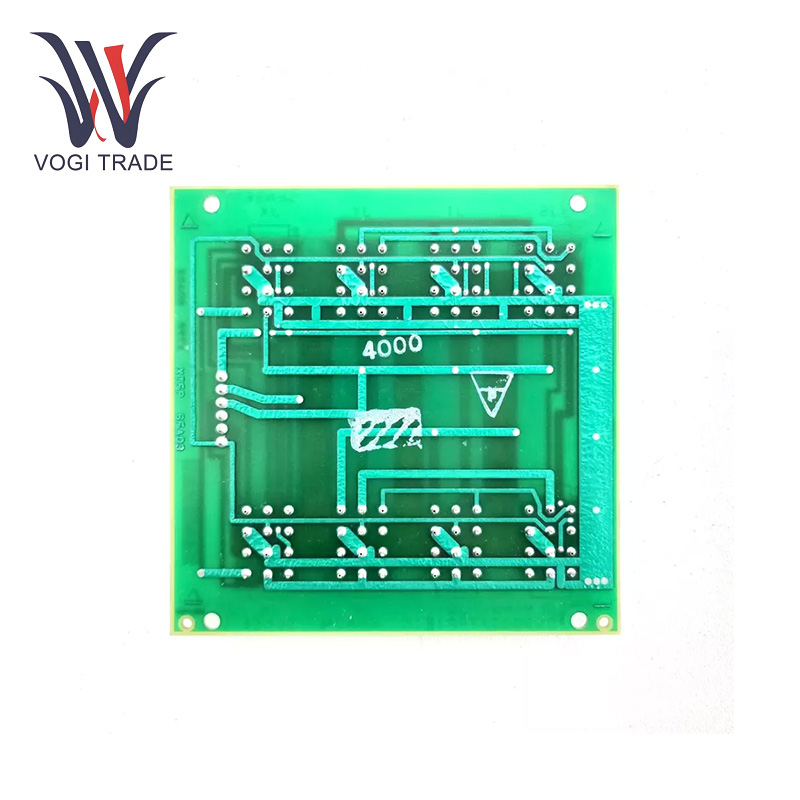

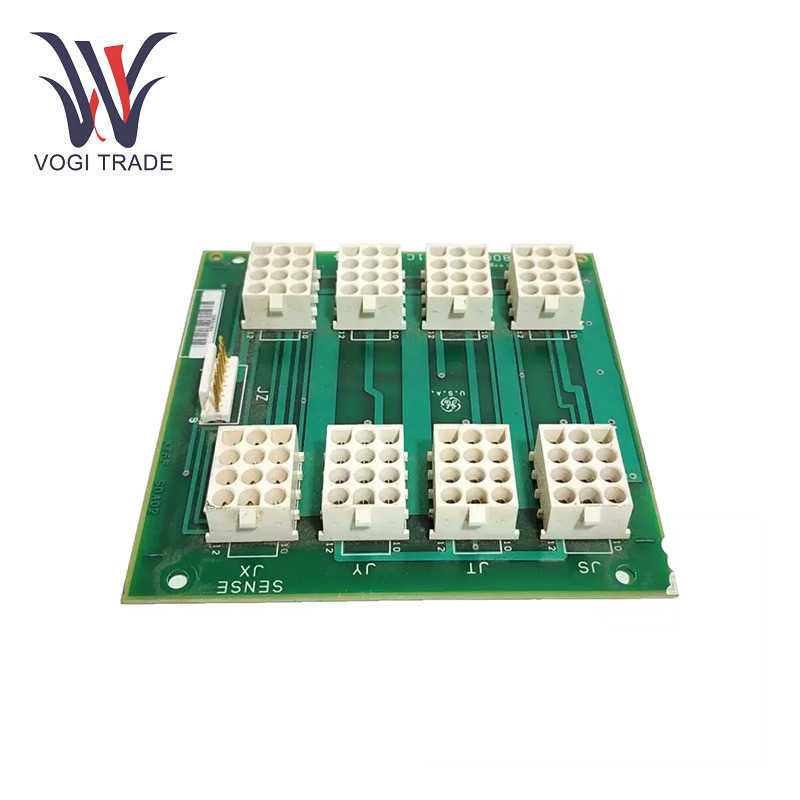

GE DS3800XTFP1E1C

작동 매개 변수

입력 전압: 보드는 120/240V AC의 입력 전압으로 작동합니다.

출력 전압: 5V DC 및 3.3V DC의 출력 전압을 제공합니다.

신호 증폭 및 분리: 저수준 제어 신호를 증폭시키고 분리하도록 설계되어 고출력 사이리스터 및 기타 전력 전자 장치를 구동 할 수 있습니다.

온도 범위: -30 ° C ~ 55 ° C의 작동 온도 범위를 견딜 수 있습니다.

제품 기능

티리 스터 제어: ge ds3800xtfp1e1c는 여러 사이리스터 또는 실리콘 -제어 정류기를 구동하기 위해 필요한 제어 신호를 제공 할 책임이 있습니다.

티리 스터 스위칭 보드: 사이리스터는 산업 응용 분야에서 전자 스위치로 사용 되며이 보드는 적절한 기능을 보장합니다. PLC의 일반적인 사용 중 하나는 운동 제어 시스템에서 갑상선의 전환을 통해 모터에 전력 ​​공급을 제어하는 ​​것입니다.

광선 분리 및 보호: 보드는 제어 신호와 높은 사이리스터 사이에 일련의 옵토 커플러를 사용합니다. 이 분리는 고전압 스파이크로 인한 제어 회로의 손상을 방지하기 위해 필요합니다. 또한 가문 저항기가 통합되어 티리 스터의 게이트로 흐르는 전류의 양을 제한하여 사이리스터가 너무 많은 전류를받지 못하면 오작동이나 실패를 일으킬 수 있습니다.

Snubber 회로 기능: ge ds3800xtfp1e1c에는 커패시터가있는 다이오드가있는 스 너브 회로가 있습니다. 이러한 Snubber 회로는 전압 스파이크 감쇠 및 전자기 간섭 문제와 관련하여 매우 중요합니다. 그들은 과도 전압 교란으로부터 사이리스터와 기계 부품을 보호하고 산업 제어 시스템의 안정성을 유지하는 데 능숙합니다.

도와줍니다l: 사이리스터 연결을 통해 신호를 여러 신호로 올바르게 차단하여 더 나은 여러 사이리스터를 제어하는 ​​데 도움이됩니다.

논리 제어: 로직 제어는 복잡한 제어 전략을 가능하게하기 위해 순차적 및 타이밍 컨트롤과 같은 기본 기능을 구현합니다.

설치

기계적 장착: 보드의 각 가장자리에는 기계식 장착을위한 한 쌍의 구멍이 있습니다. GE DS3800XTFP1E1C는 이러한 구멍을 통해 산업 제어 캐비닛 내부에서 안전하게 고정 될 수 있습니다. 장착하는 동안 적절한 나사를 사용하고 작동, 진동 등의 원치 않는 움직임을 피하기 위해 최대한 밀접하게 정렬해야합니다. 느슨한 보드는 연결과 관련된 문제를 일으킬 수 있으므로.

전기 연결: 제공된 커넥터를 사용하여 시스템의 적절한 구성 요소에 전기 연결. 보드에는 입력 및 출력 신호를위한 전용 핀이 있습니다. 예시로서, 제어 시스템 입력 신호는 지정된 입력 핀에 결합하는 반면, 사이리스터 출력 신호는 관련 출력 핀을 통과합니다. 모든 연결이 안전하고 회로 또는 신호 간섭을 방지하기 위해 배선이 적절하게 절연되어 있는지 확인하십시오.

호환성 점검: 모든 구성 요소 사양 및 인터페이스는 원활한 통합을 확인해야합니다.

응용 프로그램 범위

가스 및 증기 터빈 제어: GE DS3800XTFP1E1C는 가스 및 증기 터빈 제어 시스템 내에서 활용되어 발전 공정을 제어하는 ​​사이리스터를 제어합니다. 예를 들어, 가스 터빈 발전소에서는 전류의 흐름을 다른 구성 요소로 지시하여 효율적이고 안정적인 발전을 보장함으로써 전력 출력을 조절합니다.

산업용 모터 제어:이 보드는 모터의 속도와 토크를 제어하기 위해 대형 스케일 제조 공장과 같은 산업용 모터 제어 응용 분야에 사용됩니다. 사이리스터를 제어하고 모터에 공급 된 전압 및 전류를 조정하여 모터 작동을 정확하게 제어 할 수있게함으로써이를 달성 할 수 있습니다. 컨베이어 벨트 모터 또는 거대한 산업 펌프 모터 등.

산업 자동화: 일반적인 산업 자동화 시스템에서 GE DS3800XTFP1E1C는 다양한 프로세스에서 전력을 제어하고 조절할 수 있습니다. 예를 들어 화학 처리장에서는 다양한 가공 장비에 대한 전원 공급 장치를 제어하여 화학 반응 및 재료 취급 작업의 중단되지 않은 작동을 보장 할 수 있습니다.

문제 해결

LED 표시기: 대부분의 GE DS3800XTFP1E1C 모듈은 LED 표시기와 통합됩니다. LED는 제어 신호 또는 보드 상태에 대한 시각적 피드백에 사용될 수 있습니다. LED가 켜지지 않으면 LED가 켜지지 않으면 전원 공급 장치가 나쁘거나 구성 요소가 보드에서 나쁘거나 연결이 정확하지 않음을 의미합니다. 예를 들어, 전원이 존재하는 것을 보여 주려는 비 조명 LED는 보드의 전력 입력 배선 또는 퓨즈 오류의 결함을 나타낼 수 있습니다.

신호 손실 또는 불규칙한 작동: 보드와 사이리스터 사이에 신호 손실이 있거나 갑상선이 일관되게 작동하지 않는 경우 먼저 전기 연결을 점검하십시오. 신호 손실은 느슨한 연결로 인해 발생할 수 있습니다.
