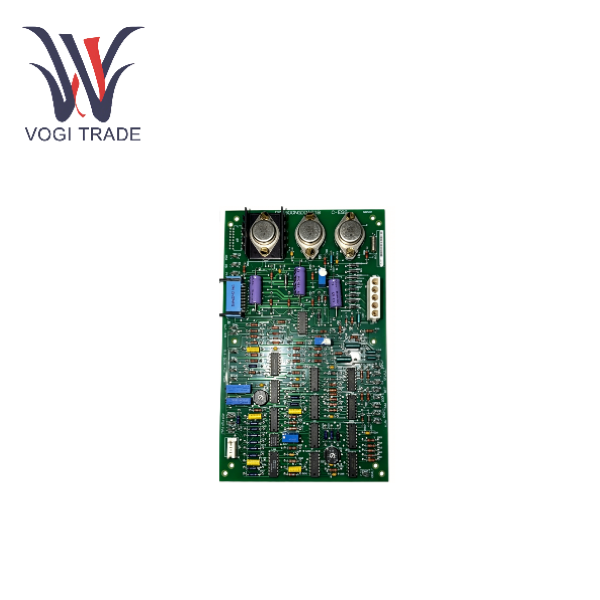

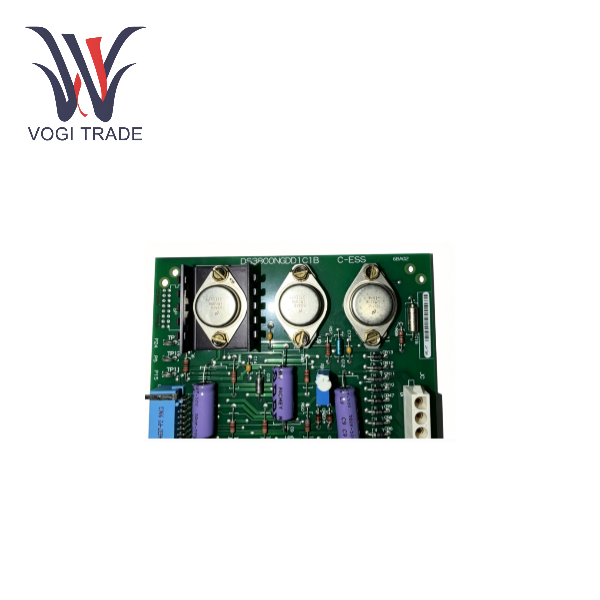

GE DS3800NGDD1C1B

브랜드: GE
설명: DS3800NGDD1C1B
조건: 아주 새로운
인증서: COO 테스트 보고서 보증서
보증: 1년
재고 수량: 3
지불 기간: T/T
배송 포트: 샤먼
DS3800NGDD1C1B는 General Electric(GE)에서 생산한 고성능 회로 기판으로 디지털 신호 처리 기능이 통합되어 있습니다. 고속 데이터 처리 기능과 풍부한 I/O 인터페이스 배열을 특징으로 하며 산업 자동화 제어, 전력 시스템 모니터링 및 가스 터빈과 같은 복잡한 시나리오에서 널리 사용됩니다.

문의 보내기

제품 설명

제조	GE
모델 번호	DS3800NGDD1C1B
주문번호	DS3800NGDD1C1B
목록	마크 4세
원산지	미국
HS코드	7326909000
차원	178×330×160mm
무게	0.8kg

제품개요

GE DS3800NGDD1C1B는 General Electric(GE)과 GE Fanuc이 개발한 고성능 디지털 I/O 통신 인터페이스 모듈로 DS3800 시리즈 서보 드라이브 제어 시스템에 속합니다. 이 모듈은 산업 자동화 체인에서 "디지털 브리지"로서 핵심 역할을 하며, 특히 PLC 디지털 신호와 서보 드라이버 간의 명령 변환 및 상태 피드백을 담당합니다. Mark IV 시리즈의 구성 요소 중 하나인 DS3800NGDD1C1B는 안정적인 회로 설계와 간섭 방지 기능을 갖추고 있으며 가스 터빈 제어, 압축기 구동 및 비상 차단 인터록과 같은 중요한 시나리오에 널리 사용됩니다. 현재 DS3800 시리즈의 주요 디지털 통신 솔루션입니다.

작동 원리

디지털 I/O 통신 게이트웨이의 작동 원리 및 신호 처리 흐름: 입력 방향(PLC → 드라이버): 모듈은 PLC 백플레인 버스로부터 24V DC 디지털 명령 신호를 수신합니다. → 입력 회로는 전기적 절연 및 레벨 변환을 수행합니다. → 마이크로프로세서는 명령을 구문 분석합니다(응답 시간 < 1ms). → 출력 회로는 이를 구동하여 서보 드라이버의 출력 방향으로 보냅니다(드라이버 → PLC).: 서보 드라이버의 상태 신호(오류 코드, 작동 상태 등)를 수집 → 격리하여 처리합니다. 보호 회로 → 인코딩하여 PLC 제어 시스템으로 다시 전송하여 폐쇄 루프 제어를 형성합니다. 핵심 기술 특징: 삼중 절연 기술: 입력 채널, 출력 채널 및 전원 공급 장치는 강력한 간섭 방지 기능과 고속 응답으로 서로 전기적으로 절연되어 있습니다. 1ms 미만의 응답 시간은 서보 제어의 실시간 요구 사항을 충족합니다. 중복 아키텍처 지원: 원활한 전환을 위한 옵션 중복 NGDD 모듈로 시스템 안정성을 향상합니다.

현장 접지 감지 카드의 작동 원리: 감지 메커니즘: 모듈은 현장 회로의 접지 임피던스 및 누설 전류 매개변수를 지속적으로 모니터링합니다. 모니터링 단계: 내장된 감지 회로를 통해 현장 회로와 접지 사이의 전기적 매개변수를 지속적으로 측정합니다. 판단 단계: 비정상적인 누설 전류 또는 임피던스 강하(지락 오류를 나타냄)가 감지되면 모듈의 내부 논리가 즉시 오류 확인 응답 단계로 들어갑니다. 오류를 확인한 후 동시에 로컬 LED 표시를 트리거하고 외부 경보 장치를 구동하며 격리 보호를 위해 주 제어 시스템에 보고합니다. 제어 시스템이 오류 확산을 방지하기 위해 오류 회로를 신속하게 찾아 격리하도록 돕습니다.

배포 기능: FRU(현장 교체 가능 장치)로서 빠른 교체를 지원하고 가동 중지 시간을 줄입니다. Mark IV Speedtronic 시스템의 표준 랙 장착 사양을 준수하며 플러그 앤 플레이 방식입니다.

적용사례

DS3800 서보 드라이브 제어 시스템에서 DS3800NGDD1C1B는 PLC와 서보 드라이브 간의 디지털 신호 변환 및 통신을 담당합니다. 일반적인 응용 분야는 다음과 같습니다.

가스/증기 발전소: 연료 밸브 서보 제어, IGV(흡입 가이드 베인)의 디지털 제어, 증기 터빈 주 증기 밸브의 켜짐/꺼짐 제어.

복합화력 발전소: 급수 펌프 가변 주파수 드라이브(VFD)용 디지털 I/O 및 압축기 서지 방지 밸브의 디지털 제어.

석유화학: 대규모 압축기의 서보 제어, 비상 정지(ESD) 밸브의 디지털 연동.

산업용 드라이브: 서보 모터 시작/정지, 방향 및 활성화 기능 제어; 가변 주파수 드라이브를 위한 디지털 인터페이스.

철강 야금: 제강, 제철 및 압연 공정 내 자동화 제어.

CNC 공작 기계: GE Fanuc 서보 축용 디지털 I/O 및 스핀들 활성화 제어.

로봇공학: 다축 조정 모션 및 안전 게이트 연동을 위한 디지털 신호 분배.

GE Mark IV Speedtronic 터빈 제어 시스템에서 DS3800NGDD1C1B는 여자 및 배전 시스템의 접지 결함을 지속적으로 모니터링하여 전기 간섭 및 장비 손상을 방지합니다. 가스터빈발전소: 발전기 여자회로와 대지의 절연상태를 감시하여 지락사고를 신속히 감지하고 경보를 발령합니다. 증기 터빈 발전소: 주요 전기 회로를 보호하여 예기치 못한 가동 중단과 지락으로 인한 장비 손상을 방지합니다. 복합화력 발전소: 전체 터빈 발전기 세트의 현장 회로에 대해 접지 무결성 모니터링을 수행합니다. 산업용 터빈 시스템: 압축기, 펌프 등 터빈 구동 장비의 전기적 안전을 보장합니다.
