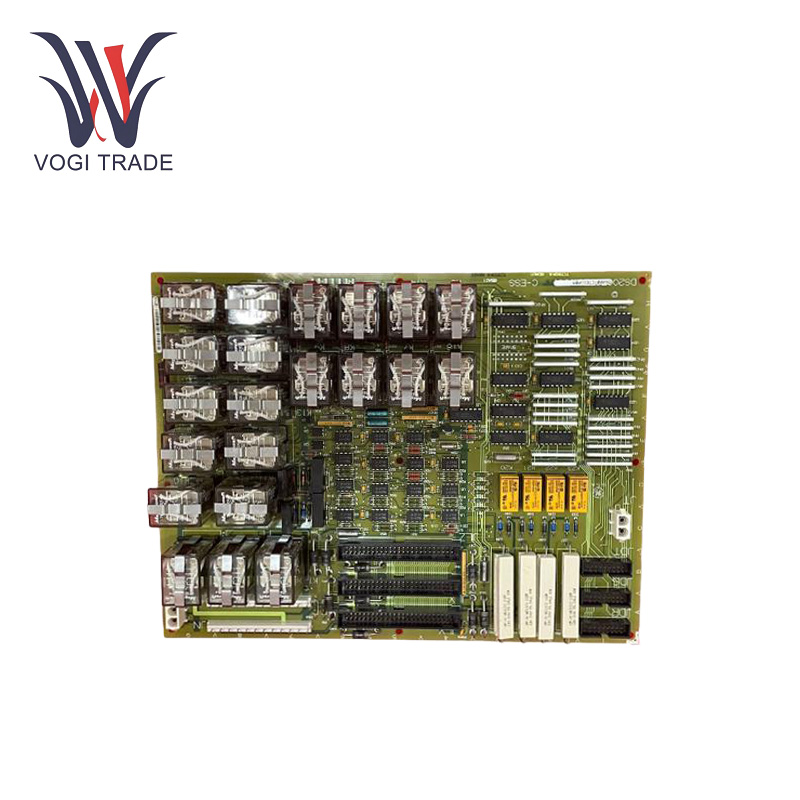

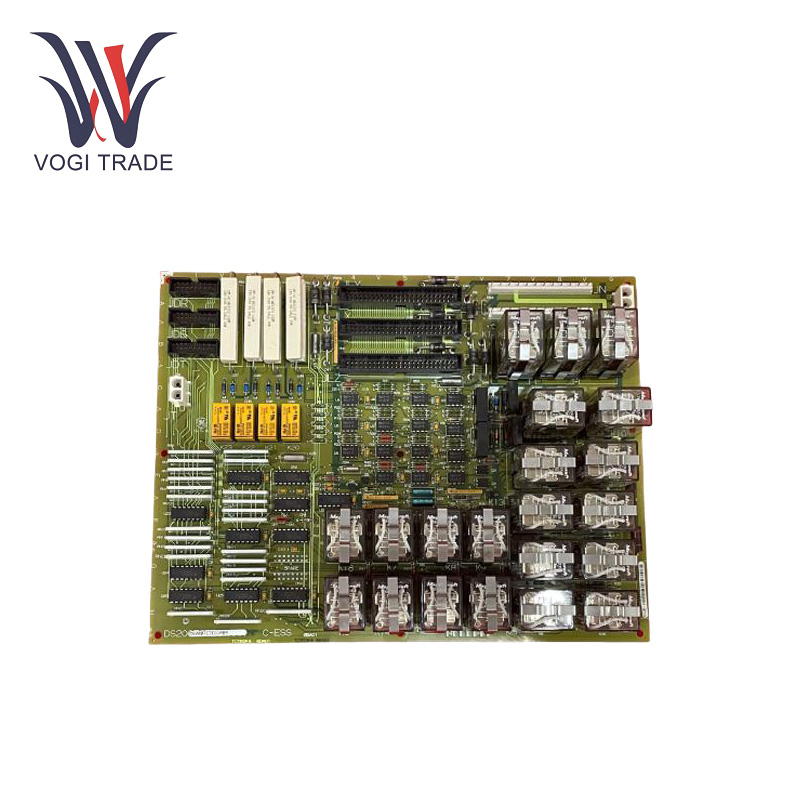

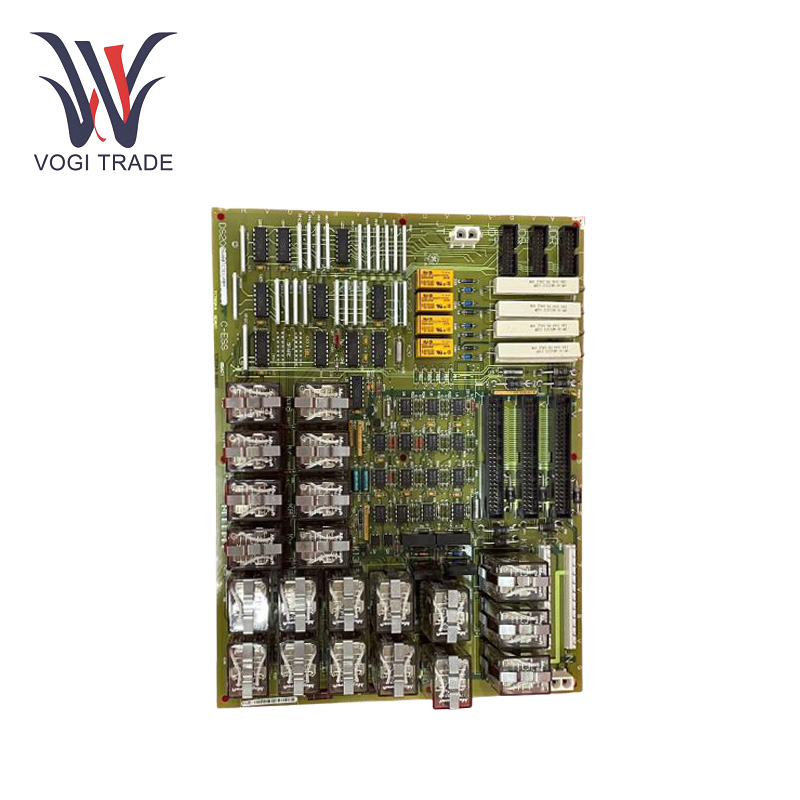

브랜드 : GE설명 : TC2000 트립 모듈조건 : 새로운 브랜드인증서 ： COO 테스트 보고서 보증서보증 : 1 년재고 수량 : 3지불 기간 : T/T배송 항구 : ShenzhenGE DS200TCTEG1ABA는 핵심 기능이 필드 센서 신호 (예 : 속도, 온도, 진동)를 수집하고 고속 보호 로직 (예 : 과속 종료)을 실행하는 터미널 제어 모듈입니다.
| 제조 |
GE |
| 모델 번호 |
DS200TCTEG1ABA |
| 주문 번호 |
DS200TCTEG1ABA |
| 목록 |
- |
| 원산지 국가 |
미국 |
| HS 코드 |
85389091 |
| 차원 |
18cm*15cm*5cm |
| 포장 치수 |
20cm*17cm*7cm |
| 무게 |
0.8kg |
작동 매개 변수
주변 온도 : 0 ° C ~ 60 ° C
저장 온도 범위 : -40 ° C ~ 85 ° C
습도 : 상대 습도가 5% ~ 95% 인 비 응축 환경에서 작동합니다.
공급 전압 : 24V DC.
높은 레벨 전압 : 일반적으로 2V와 5V 사이.
낮은 레벨 전압 : 0V와 0.8V 사이.
아날로그 입력 : GE DS200TCTEG1ABA는 0V ~ 10V 또는 4MA ~ 20MA 전류 루프 신호를 읽을 수 있습니다.
핵심 기능
고속 보호 제어 : 속도 신호의 실시간 모니터링, 장비 손상을 방지하기위한 과속 (응답 시간 ≤2ms)시 셧다운 방지를 유발합니다.
다중 프로콜콜 통신 : Ethernet/IP, Profinet, Ethercat 및 PLC/DCS와의 원활한 통합을 지원합니다.
자가 진단 및 중복성 : 내장 결함 진단 회로 (LED 상태 표시)는 신뢰성을 향상시키기 위해 듀얼 네트워크 중복 통신을 지원합니다.
작업 원칙
신호 획득 : 센서 신호 → 모듈 입력 터미널 → 신호 조절 (필터링/증폭) → ADC 변환 → 마이크로 프로세서 로직 처리.
보호 실행 : 오버 스피드/진동이 감지되면 릴레이 출력이 즉시 전원을 차단하기 위해 트리거되고 네트워크를 통해 알람이보고됩니다.
