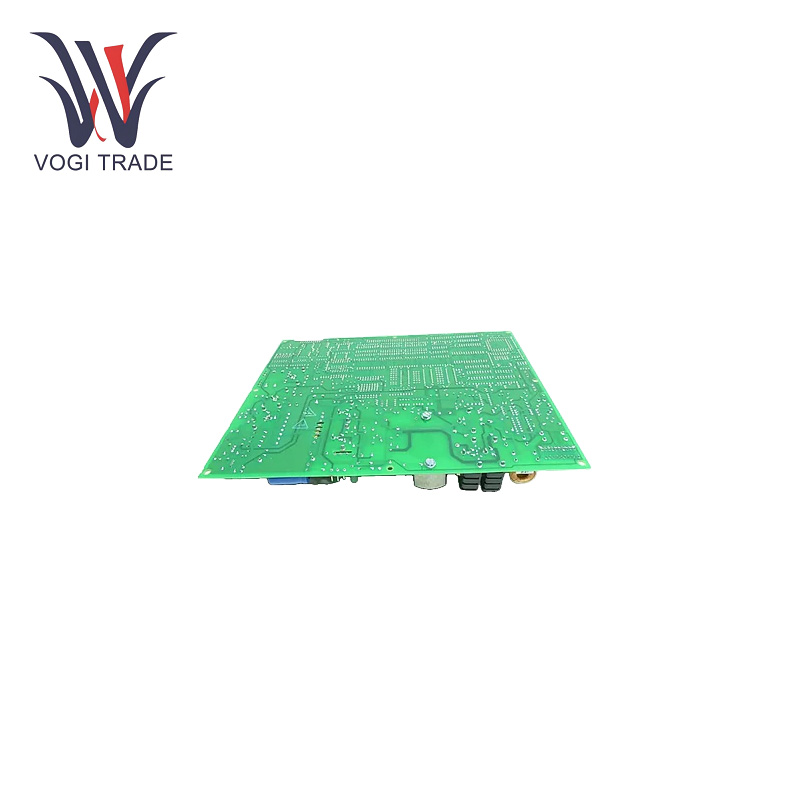

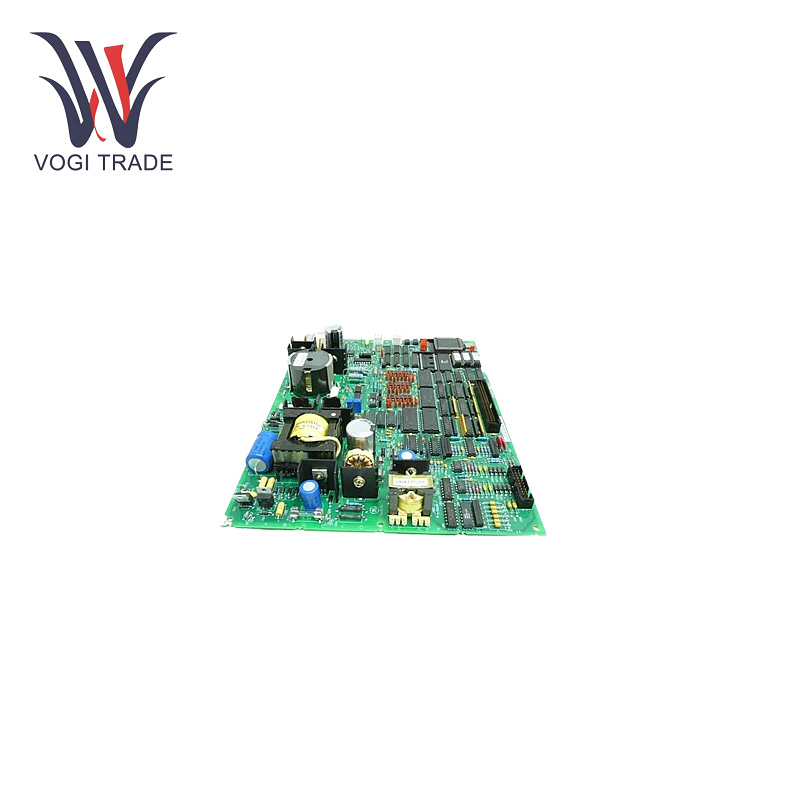

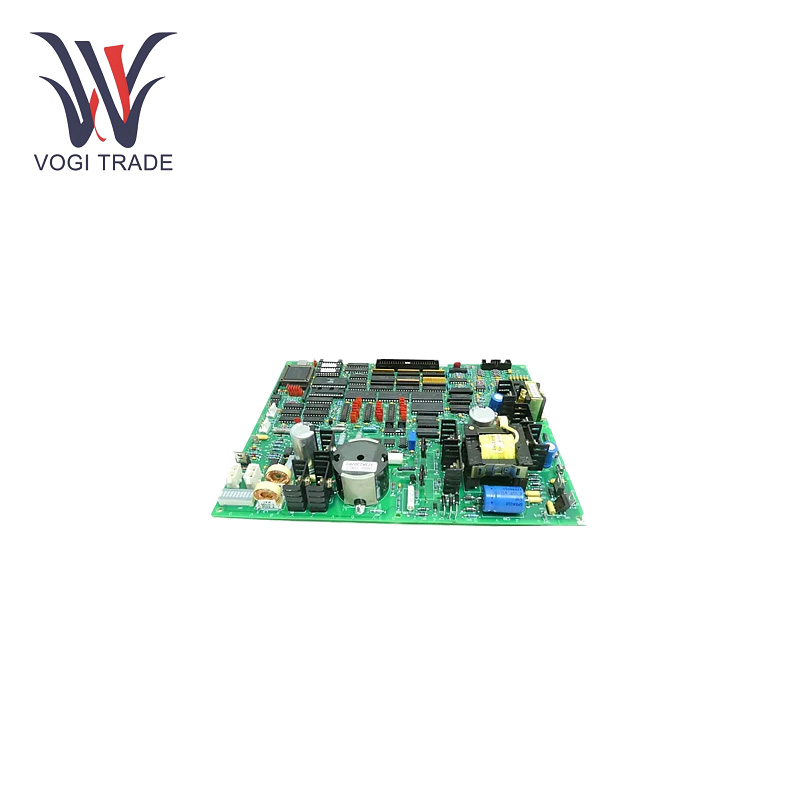

GE DS200TCEAG1BTF

기술적인 매개변수

마이크로프로세서:80196 마이크로프로세서

전원 입력 전압:100V-240V

작동 온도 범위:40°C ~ 85°C

퓨즈:퓨즈 3개

점퍼:점퍼 30개

총검 커넥터: 2

메모리:추가로 프로그래밍 가능하고 지울 수 있는 읽기 전용 메모리가 여러 개 있습니다.

회로:TCEA 화염 감지, TCEA 터빈 과속, TCEA 자동 동기화.

체계:마크 V 터빈 제어 시스템

출력 신호 유형:과속, 화염 감지, 트립 및 트립 신호 등

특징

마이크로프로세서 및 저장 시스템 구성:80196 마이크로프로세서, 강력한 처리 능력을 갖춘 GE DS200TCEAG1BTF는 마더보드에 따라 다양한 신호와 데이터를 신속하고 효과적으로 구현할 수 있습니다. 여러 프로그래밍 가능 삭제 가능 읽기 전용 메모리 모듈 슬롯, 모듈식 저장 펌웨어 및 작동 지침이 요구 사항에 유연하게 적응할 수 있습니다. 마더보드가 다양한 작동 시나리오에 따라 작동할 수 있도록 특정 응용 프로그램을 사용합니다.

포괄적인 신호 처리:GE DS200TCEAG1BTF는 과속 신호와 화염 감지 트립 신호를 별도로 처리할 수 있습니다. 터빈은 작동 중에 자체 속도와 화염 상태를 지속적으로 모니터링합니다. 비정상적인 화염이나 과속이 발생하면 경보 트립 신호가 즉시 터빈이나 외부 보호 시스템으로 전송되고 필요한 기계적 연동 및 전기적 보호 조치가 시작되어 터빈 인접 시스템의 전반적인 안전 보호를 향상시킵니다.

부~와 함께:GE DS200TCEAG1BTF 보드에는 전압 스파이크 및 기타 불규칙한 전압 변동을 차단하고 내부 구성 요소를 보호하기 위한 3개의 퓨즈가 있습니다. 또한 30개의 점퍼와 2개의 베이요넷 커넥터를 통해 다양한 구성 옵션이 가능합니다. 이 제품은 사용자에게 보드의 전기 연결을 맞춤화하고, 기능을 조정하고, 필요에 맞게 혼합할 수 있는 방법을 제공하여 다양한 산업 환경에 잘 적응할 수 있도록 해줍니다.

유연한 커넥터 배열:J7 pd 코어 TCEA 보드 전원 커넥터, JK TCEB 보드 P1 코어 신호 커넥터, JL TC TG 보드 트립 신호 커넥터, JW TCEB 보드 화염 감지 신호 커넥터, JX1 및 JX2 데이지 체인 Ionet TC QC 보드 커넥터. 이러한 통신 연결은 터빈 제어 시스템의 다른 구성 요소와의 통합을 용이하게 합니다.

적용범위

발전 산업:GE DS200TCEAG1BTF는 발전 중에 터빈 속도와 화염 상태를 실시간으로 모니터링합니다. 이는 과속 상태로부터 터빈을 보호하고 화염 감지 신호에 반응하여 화염이 확대되기 전에 잠재적인 화염 상태를 완화함으로써 안정적이고 안전한 작동을 보장하고 발전의 전반적인 신뢰성과 효율성을 향상시키는 데 도움이 됩니다.

석유화학 산업:GE DS200TCEAG1BTF는 이 중요한 장비를 구동하는 터빈을 안전한 속도 범위 내에서 작동시키고 비정상적인 화염의 징후를 감지하는 것을 목표로 합니다. 이를 통해 가연성 물질 및 산업 자재를 취급하는 환경에서 생명과 죽음을 초래할 수 있는 비용이 많이 드는 가동 중지 시간과 안전 사고를 방지하는 데 도움이 됩니다.

해양 산업:GE DS200TCEAG1BTF 비상 과속 패널은 가스 또는 증기 터빈 구동 선박에 꼭 필요한 제품입니다. 터빈 속도와 화염 상태를 모니터링하고 선박의 전원 공급 장치를 보호하며 원활한 항해를 보장하고 승무원과 선박 자체의 안전을 보호합니다.
