GE DS200TCCBG1ALC

제품개요

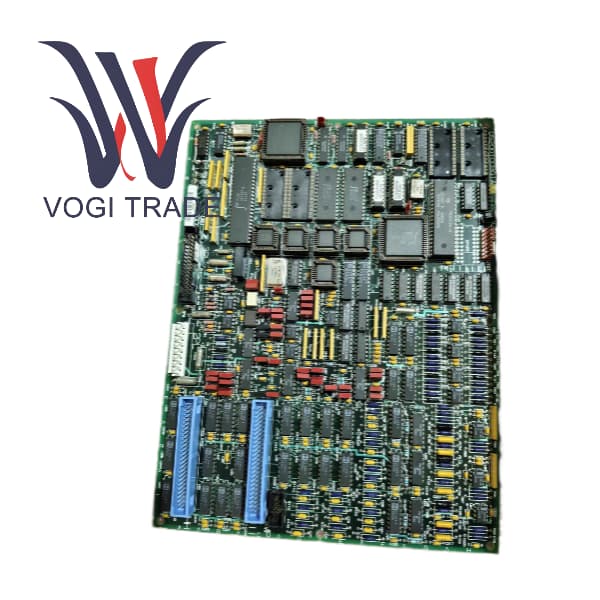

GE DS200TCCBG1ALC는 제어 코어의 위치 3에 설치된 SPEEDTRONIC Mark V LM 가스 터빈 제어 시스템을 위해 General Electric이 설계한 범용 확장 아날로그 I/O 보드입니다. 이 보드의 주요 기능은 현장에서 발생하는 각종 아날로그 신호를 처리하여 제어 시스템이 이해하고 처리할 수 있는 디지털 정보로 변환하는 것입니다. 동시에 제어 명령을 아날로그 신호로 변환하여 액추에이터에 출력할 수도 있습니다. 보드는 물리적 세계와 디지털 제어 시스템을 연결하는 중요한 다리 역할을 합니다.

사용 사례 시나리오

발전소의 안정적인 운영을 지키는 수호자

9F급 복합화력발전소에서는 GE 7FA 가스터빈이 최대 용량으로 가동되고 있다. DS200TCCB 보드 카드는 지치지 않는 파수꾼처럼 행동하여 항상 임무를 수행합니다.

온도 모니터링은 14개의 RTD 채널을 통해 이루어지며, 터빈 배기 온도, 베어링 온도 등 핵심 사항을 지속적으로 모니터링합니다. 비정상적인 온도 상승은 즉시 포착되어 경보 또는 부하 감소 보호를 트리거합니다.

전력 매개변수는 PT 및 CT로부터 신호를 수신하고 발전기의 유효 및 무효 전력 출력을 실시간으로 계산하여 보호됩니다. 이러한 데이터는 운영자 화면에 표시될 뿐만 아니라 터빈 부하 제어 및 그리드 동기화를 위한 핵심 피드백 신호 역할도 합니다.

플랜트의 여러 압력 및 레벨 트랜스미터를 감지하는 보조 시스템도 TCCB에 연결됩니다. 예를 들어 윤활유 압력 신호가 안전 임계값 아래로 떨어지면 TCCB는 즉시 이 정보를 보고하고 오일 부족으로 인해 값비싼 터빈 베어링이 손상되는 것을 방지하기 위해 비상 정지 절차를 실행합니다.

DS200TCCBG1ALC와 같은 신뢰할 수 있고 정밀한 I/O 보드 카드를 사용하면 복잡한 Mark V LM 제어 시스템이 터빈의 포괄적인 모니터링 및 보호를 수행하여 발전소의 안전하고 효율적이며 안정적인 작동을 보장할 수 있습니다.

사용 중 발생한 문제

신호 간섭

복잡한 전자기 환경이 있는 발전소에서 아날로그 신호는 간섭을 받기 쉬우며 판독값의 드리프트나 점프를 초래합니다. 좋은 차폐와 접지가 중요합니다.

구성 오류

I/O 구성기에서 RTD 채널에 대해 잘못된 스케일 번호를 선택한 경우 온도 판독값에 상당한 편차가 발생합니다.

터미널 보드 점퍼 설정

TBCB 터미널 보드에는 mA 신호 범위를 설정하기 위한 하드웨어 점퍼가 있습니다. 점퍼 설정이 현장 송신기의 출력과 일치하지 않으면 신호가 올바르게 읽히지 않습니다.

보드 카드 오류

설계는 견고하지만 고온 다습한 환경에서 장시간 작업할 경우 보드의 구성 요소가 여전히 노후화되거나 고장 나서 비정상적인 채널 판독, 보드 카드 통신 중단 등이 나타날 수 있습니다.

교체 및 호환성

공식 교체

가장 안전한 대안은 동일한 모델 DS200TCCB의 새 보드를 사용하는 것입니다. GE는 G1, ALC 등과 같은 접미사가 포함된 하드웨어 개정 버전을 출시할 수 있습니다. 기본 모델이 동일하다면 일반적으로 호환됩니다.

기능적 교체

Mark V가 아닌 시스템이나 개조 프로젝트에서는 유사한 기능을 달성하기 위해 타사 범용 I/O 모듈을 사용하는 것을 고려할 수 있습니다. 그러나 이를 위해서는 배선 및 쓰기 제어 로직을 다시 설계해야 하며 이는 매우 노동 집약적입니다. 이는 일반적으로 전체 시스템을 업그레이드할 때만 고려됩니다.
