제품 설명

제조	GE
DC1000 드라이브	DS200SLCCG3ADC
주문번호	DS200SLCCG3ADC
목록	마크 비
원산지	미국(US)
HS코드	9031900090
차원	24164cm
무게	0.8kg

제품개요

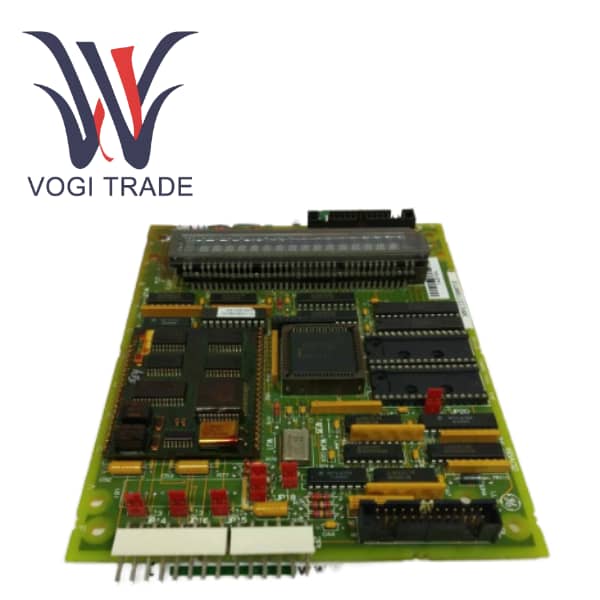

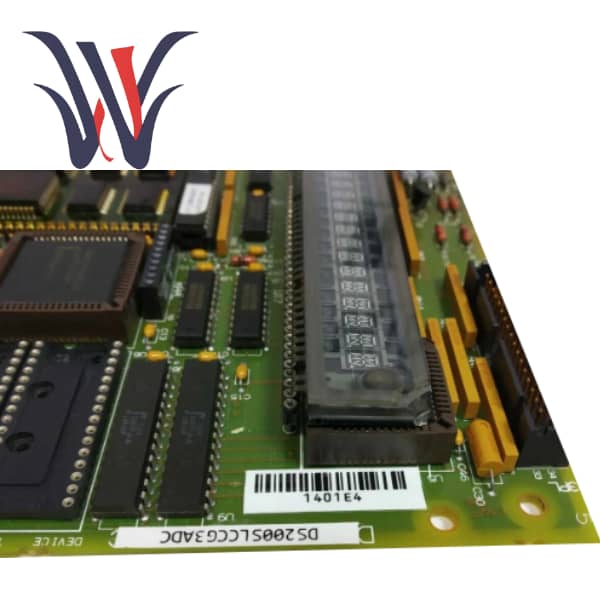

DS200SLCCG3ADC는 General Electric(GE)에서 제조한 서보 제어 인터페이스 카드로 Mark Vie 터빈 제어 시스템의 핵심 구성 요소 역할을 합니다. 이 카드는 연료 제어, 가이드 베인 및 기타 주요 터빈 메커니즘을 구동하는 데 사용되는 시스템의 메인 프로세서와 서보 밸브 간의 정확한 제어 신호 전송을 관리하는 핵심 인터페이스 기능을 수행합니다. "ADC" 로고는 정밀한 피드백 신호 처리에 중요한 향상된 아날로그-디지털 변환 기능을 강조합니다.

Speedtronic 시리즈의 신뢰할 수 있는 제품인 DS200SLCCG3ADC는 중요한 발전 애플리케이션을 위해 특별히 설계되었으며 고성능 및 내결함성 작동을 특징으로 하며 터빈 속도와 부하의 안정적이고 효율적인 제어를 보장합니다.

특징 및 기능

하나 이상의 서보 밸브를 제어하기 위한 정밀한 제어 신호를 제공하여 액추에이터의 정확한 위치 지정을 보장합니다.

고급 피드백 처리: 통합 ADC 회로는 아날로그 피드백 신호(예: LVDT의 신호)를 고해상도에서 프로세서를 제어하는 데 필요한 디지털 데이터로 변환하여 엄격한 폐쇄 루프 제어를 달성할 수 있습니다.

입력(제어 신호) 및 출력(피드백 신호)을 조절하여 잡음 방지 기능을 제공하고 산업 환경에서 공통 접지 루프 및 전압 스파이크를 방지합니다.

포괄적인 진단 기능은 코일 연속성, 피드백 신호 효율성 및 스트로크 제한을 포함하여 서보 회로의 작동 상태를 지속적으로 모니터링합니다. DS200SLCCG3ADC는 오류가 감지되면 경보를 발행하고 보호 조치를 활성화할 수 있습니다.

수동 테스트 기능을 통해 운영자와 기술자는 터빈을 시동하지 않고도 서보 출력을 수동으로 테스트하고 시스템 검증 및 문제 해결을 위한 피드백을 시뮬레이션할 수 있습니다.

중복(1/1 또는 1/2) 구성을 위해 설계되어 시스템의 가용성과 신뢰성이 극대화됩니다. 기본 카드에 장애가 발생하면 대기 카드가 원활하게 제어권을 넘겨받을 수 있습니다.

유사한 제품과의 비교

GE Mark Vie 생태계 내에서 인터페이스 카드는 다양한 기능에 특화되어 있습니다. 다른 일반적인 카드 유형과 비교하면 DS200SLCCG3ADC의 고유한 역할이 강조됩니다.

특징	DS200SLCCG3ADC(서보 제어 카드)	범용 I/O 카드(예: DS200DMCBG1)	통신 카드(예: DS200LDCKG1)
주요 기능	서보 밸브 및 액추에이터의 정밀 제어.	일반 모니터링을 위한 개별(켜기/끄기) 및 아날로그 I/O 신호를 처리합니다.	시스템 랙 간 또는 외부 네트워크와의 데이터 통신을 관리합니다.
주요 애플리케이션	연료 제어, 입구 가이드 베인 작동, 증기 밸브 위치 지정.	온도, 압력, 펌프, 팬 상태 등을 모니터링합니다.	P2P 통신, 플랜트 네트워크 통합.
신호 유형	고정밀 아날로그 드라이브 및 LVDT 피드백 신호.	혼합: 개별형(24/48VDC) 및 표준 아날로그(4-20mA, 0-10V).	고속 직렬 데이터 프로토콜.
중요도	터빈 출력 및 응답 속도에 직접적인 영향을 미칩니다. 매우 중요합니다.	중요하지 않은 모니터링부터 중요한 안전 인터록까지 다양합니다.	시스템 조정 및 데이터 무결성에 중요합니다.
