GE DS200RTBAG1AHC

기술적인 매개변수

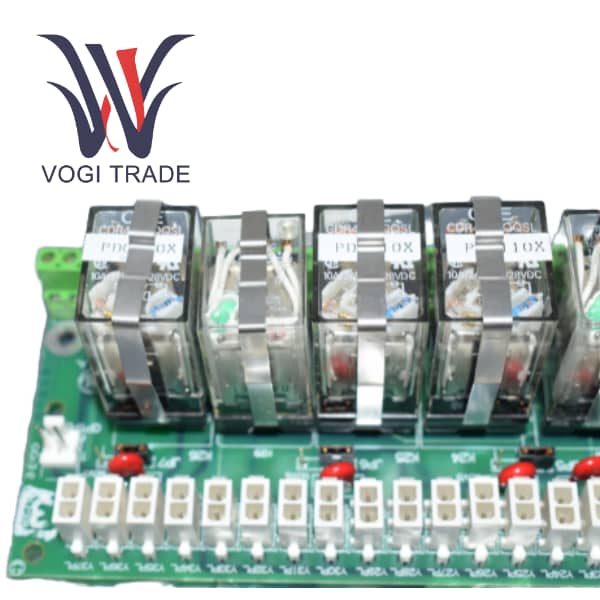

릴레이 수: 10(K20–K29)

릴레이 유형: K20–K26: DPDT(양극 쌍투) K27–K29: 4PDT(4극 쌍투)

코일 전압: 110V DC(그룹 G1)

접촉 등급: DPDT 릴레이: 10A     4PDT 릴레이: 1A

I/O 보호: 130V AC MOV(금속 산화물 배리스터)

주요 커넥터: RPL(16핀), OPTPL(2핀), C1PL–C5PL, Y9PL–Y37PL 등

터미널 포인트: 릴레이 I/O용 터미널 52개(K20–K26)

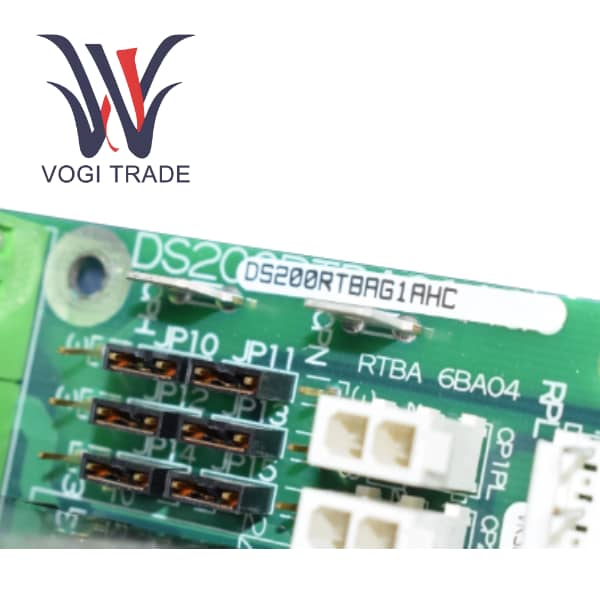

구성: 전원 및 신호 라우팅을 위해 점퍼(JP1~JP15)를 통해 구성 가능

장착: 보드 장착, 나사로 스탠드오프에 고정

제품개요

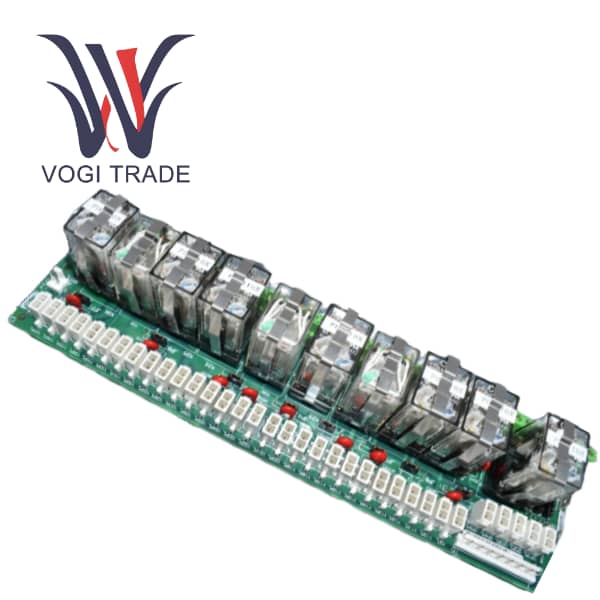

GE DS200RTBAG1AHC는 제너럴 일렉트릭(General Electric)이 출시한 고성능 릴레이 터미널 보드(RTBA)이다. 릴레이 터미널 보드는 산업용 드라이브 또는 여자 캐비닛에 사용하기 위한 옵션 확장 보드로 설계되었습니다. 이 보드는 10개의 릴레이를 통합하고 유연한 신호 제어 및 인터페이스 확장 기능을 제공할 수 있어 복잡한 산업 자동화 및 제어 시스템에 적합합니다.

릴레이 터미널 보드는 다중 제어 전원 공급 장치 구성을 지원하며 호환성과 신뢰성이 뛰어납니다. 이 보드는 다양한 GE 드라이브 및 제어 시스템에 널리 사용되어 제어 로직 및 출력 기능을 크게 향상시킵니다.

특징

높은 구성 유연성

릴레이 코일은 내부(LTB 보드) 또는 외부 전원으로 전원을 공급받을 수 있어 다양한 설계 옵션을 제공합니다.

릴레이 터미널 보드는 다중 레벨 점퍼 설정(JP1-JP15)을 통해 다양한 제어 로직 및 전원 공급 장치 요구 사항에 맞게 조정할 수 있습니다.

견고하고 안정적인 성능

모든 릴레이 I/O에는 MOV(금속 산화물 배리스터) 보호 기능이 탑재되어 과도 전압에 저항하고 서비스 수명을 보장합니다.

각 계전기 그룹에는 통합 LED 상태 표시등이 장착되어 있어 신속한 시각적 오류 감지 및 유지 관리가 용이합니다.

모듈식 설계로 유지 관리가 단순화됩니다.

독립 릴레이는 플러그 앤 풀 설계를 채택하여 전체 회로 기판을 변경할 필요 없이 빠르게 교체할 수 있어 가동 중지 시간을 최대한 최소화합니다.

명확한 단자 번호와 상세한 커넥터 설명으로 배선, 디버깅 및 문제 해결 프로세스가 단순화됩니다.

경험적 호환성

DS200RTBAG1AHC는 GE 산업용 드라이브 및 제어 시스템과 원활하게 통합되도록 특별히 설계되었습니다.

특정 애플리케이션 요구 사항을 충족하기 위해 다양한 코일 전압 버전(DC 110V/24V, AC 115V)이 제공됩니다.

보안 강화

GE 릴레이 터미널 보드는 산업 안전 표준에 따라 엄격하게 설계되었습니다. 명확한 경고 표시와 작동 절차는 설치 및 유지 관리 중 감전 위험과 장비 손상을 효과적으로 방지합니다.

적용 범위

다용성을 갖춘 DS200RTBAG1AHC는 광범위한 산업 제어 및 전력 관리 애플리케이션에 적합합니다.

GE Mark V, Mark VI 및 기타 드라이브 시스템의 산업용 모터 제어 및 드라이브 시스템에서 가변 주파수 드라이브(VFD)로 적용되어 보조 제어 출력을 제공합니다. GE DS200RTBAG1A는 보조 팬 및 워터 펌프를 시작/중지하거나 중앙 PLC/HMI에 드라이브 상태(실행 중, 준비, 오류)를 표시할 수 있습니다.

대형 모터/발전기의 여자 제어 측면에서 자기장 인가, 단선 등 여자 시스템의 주요 제어 및 인터록 기능을 제공합니다.

공정 자동화 및 제조

이송 시스템의 제어에서는 여러 컨베이어 간의 연동 관계가 관리됩니다. 한 컨베이어의 시작과 정지는 다른 컨베이어의 작동 상태에 따라 달라집니다.

기계 자동화

사출 성형기, 프레스, CNC 장비 등 생산 기계의 안전 및 제어 연동(접근 제어 보호, 윤활 압력 모니터링 등)을 실현합니다.

DS200RTBAG1AHC는 복잡한 펌핑 또는 압축 시스템에 대한 다중 레벨 제어 시퀀스 및 상태 모니터링을 제공합니다.

자재 취급 및 중공업

크레인 및 호이스트 제어에 있어 리프팅, 좌우 이동, 안전 리미트 스위치 등의 제어 기능을 관리합니다.

광산 컨베이어의 고신뢰성 컨베이어 구동 시스템에 적용되어 시동 경보, 제동 제어 및 로프 당김 안전 시스템의 모니터링을 달성합니다.

발전 및 배전

발전기 제어판 DS200RTBAG1AHC는 경보(경보음, 표시등) 및 보조 시스템 제어를 직렬화하는 데 사용됩니다.

다용성을 갖춘 DS200RTBAG1AHC는 광범위한 산업 제어 및 전력 관리 애플리케이션에 적합합니다.

배전반 제어에서 회로 차단기 제어 및 상태 표시를 제공하는 릴레이 기능입니다.

시스템 통합 및 인터페이스 관리

PLC의 저전압 제어 신호(예: 24V DC)와 고전압 공장 제어 회로(예: 115V AC)는 인터페이스 변환되어 신호 레벨 변환 및 절연을 달성합니다.

단일 컨트롤러에서 전송된 제어 신호는 이 보드를 통해 라우팅되어 다중 채널 출력 확장을 위해 여러 독립 회로를 동시에 활성화할 수 있습니다(예: 단일 "오류" 신호는 경보, 표시등을 트리거하고 신호를 PLC에 보낼 수 있음).
