GE DS200PCCAG6ACB

제품개요

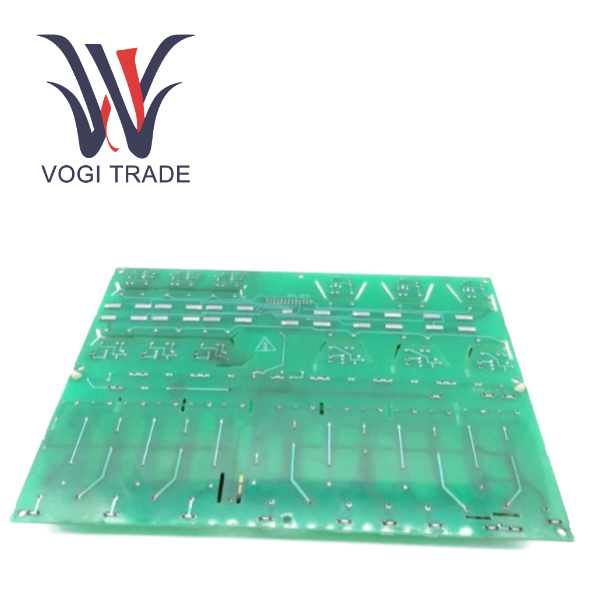

DS200PCCAG1ADB는 General Electric Industrial Control Systems에서 생산하는 PCCA(Power Connection Card) 시리즈의 전원 연결 카드로 DS200PCCA 시리즈에 속합니다. 이 카드는 주로 DC 드라이브 시스템에 적용되어 제어 회로와 사이리스터(SCR) 전력 브리지 사이의 인터페이스 역할을 하며 게이트 드라이브 펄스 신호를 제공하고 전압 피드백 및 버퍼링 회로 기능을 제공합니다.

기능특징

DS200PCCAG1ADB의 게이트 드라이브 인터페이스는 펄스 변압기를 통해 사이리스터 브리지에 순방향 및 역방향 게이트 드라이브 신호를 제공합니다.

다양한 시스템 전압 구성에 적합한 전기자 전압 피드백 및 조정 기능을 지원합니다.

AC/DC 버퍼 회로(중소전력 시스템에 적합)를 탑재하여 전압 스파이크를 효과적으로 억제합니다.

점퍼는 JP1, JP2, WP3 및 WP4를 통해 구성되어 다양한 시스템 전압 및 피드백 연결 방법에 맞게 조정됩니다.

교체 절차

교체 시 주의가 필요한 사항입니다.

먼저 전원을 차단하고 콘덴서가 완전히 방전되었는지 확인하십시오.

그런 다음 전면 및 후면 회로 기판 브래킷을 순서대로 엽니다.

모든 연결선을 분리하고 회로 기판 고정 클립을 푼다.

마지막으로 새 회로 기판을 설치하고 점퍼 설정이 원래 회로 기판과 일치하는지 확인하십시오.

응용분야

GE DS200PCCAG6ACB는 원유 정제 및 천연가스 처리의 복잡한 프로세스를 관리하기 위해 정유소 및 천연가스 처리 공장에서 널리 사용됩니다. 사용자는 유체 흐름을 추적 및 모니터링하고, 파이프라인 압력을 조정하고, 펌프 및 밸브의 작동 상태를 감독할 수 있습니다.

제약 공장의 생산 과정에서 생산 공정(예: 화학물질 혼합, 장비 멸균 등)의 정밀한 제어가 필요하고 의약품 안전 표준의 엄격한 준수가 필요한 시나리오에서 이 모듈을 사용하여 이러한 공정 흐름과 클린룸과 같은 환경 조건을 제어할 수 있습니다.

DS200PCCAG6ACB는 광물 추출 및 채굴 작업 프로세스를 제어하는 ​​데 사용됩니다. 전원 연결 카드는 파쇄기, 컨베이어, 광석 분리기와 같은 광산 장비의 작동 상태를 조절할 수 있을 뿐만 아니라 공기 질, 장비 진동과 같은 안전 관련 매개변수도 모니터링할 수 있습니다.
