| 제조 |
GE |
| 제품 매개변수 |
DS200PCCAG1ADB |
| 주문번호 |
DS200PCCAG1ADB |
| 목록 |
DS200DCFBG1BKC |
| 원산지 |
미국 |
| HS코드 |
85389091 |
| 차원 |
19cm x 19cm x 4.5cm |
| 포장 치수 |
21cm x 21cm x 7cm |
| 무게 |
1.8kg |
기술적인 매개변수

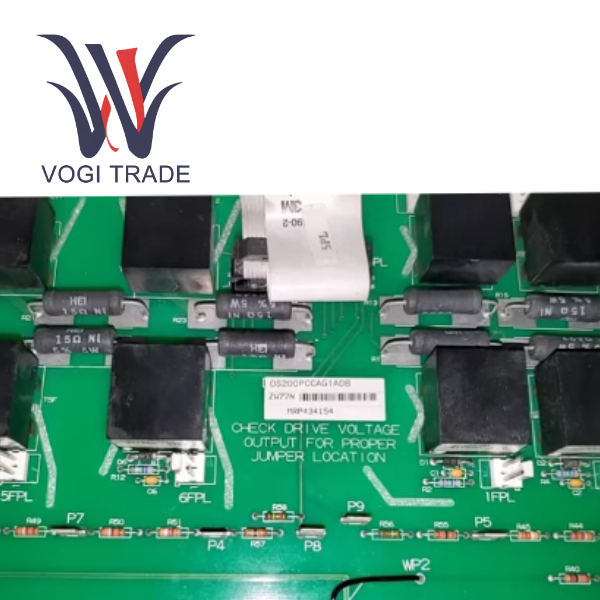

• 1FPL-6FPL, 1RPL-6RPL: SCR 브리지로 출력되는 게이트 펄스 신호 • 5PL: DCFB 전원 공급 보드와 통신하여 제어 신호 및 +24V 전원 공급을 수신합니다. • JP1, JP2: 시스템 전압과 일치하도록 DC 전압 피드백의 감쇠 비율을 설정하는 데 사용됩니다. 핵심 기능은 온보드 펄스 변압기를 통해 사이리스터에 절연된 게이트 드라이브 펄스 신호를 제공하여 전력 브리지의 전도 상태를 정밀하게 제어하는 것입니다. 또한 이 카드에는 전압 피드백 채널과 버퍼 회로가 통합되어 있어 전기자 전압을 모니터링하고 회로의 전압 스파이크 및 노이즈를 억제하여 시스템의 안정적인 작동을 보장할 수 있습니다.
DC 전기자 전압 범위
240 - 630 V DC (JP1/JP2 점퍼를 통해 특정 값 선택)
AC 입력 전압
≤ 600V RMS
C, G 프레임 드라이버
C, G 프레임 드라이버
일치하는 전원 보드
DCFB
버퍼 회로
AC 및 DC 버퍼
메인 커넥터
구성 가능한 점퍼
제품 세부정보

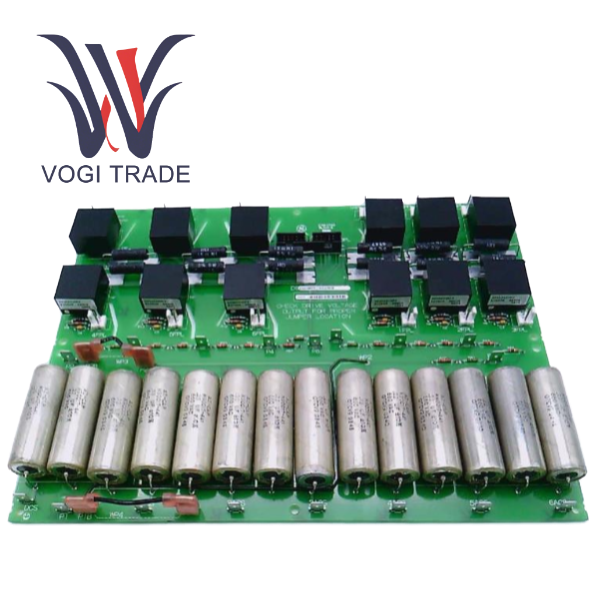

DS200PCCAG1ADB는 GE Industrial Control Systems에서 생산하는 DS200PCCA 시리즈 전원 연결 카드의 특정 모델입니다. 이 카드는 드라이버의 제어 회로(예: DCFB 전원 보드)를 사이리스터(SCR) 전원 브리지와 연결하여 DC 드라이브 시스템에서 중요한 인터페이스 역할을 합니다.
핵심 기능은 온보드 펄스 변압기를 통해 사이리스터에 절연된 게이트 드라이브 펄스 신호를 제공하여 전력 브리지의 전도 상태를 정밀하게 제어하는 것입니다. 또한 이 카드에는 전압 피드백 채널과 버퍼 회로가 통합되어 있어 전기자 전압을 모니터링하고 회로의 전압 스파이크 및 노이즈를 억제하여 시스템의 안정적인 작동을 보장할 수 있습니다.
적용 범위
사용자가 아날로그 입력 장치를 제공하는 경우 전자기 간섭을 방지하기 위해 차폐 케이블을 사용하여 해당 표시된 아날로그 입력 단자에 연결하십시오. 디지털 입력 및 출력 장치에는 GE DS200PCCAG1ACB를 사용하고, 이를 엄격하게 극성화하고 적절한 디지털 I/O 포트에 단단히 연결하십시오.
특정 GE 구성 소프트웨어 사용 그래픽 사용자 인터페이스(GUI)를 통해 사용자는 입력/출력 신호를 특성화하고, 아날로그 입력을 교정하거나, IP 및 네트워크 프로토콜과 같은 통신 구성을 정의할 수 있습니다. 사용자는 산업 프로세스에 따라 제어 알고리즘을 맞춤화할 수도 있습니다.
응용분야
중장비
금속 압연 및 가공 장비
광산용 호이스트 및 컨베이어
제지 기계
고성능 DC 속도 제어가 필요한 기타 산업용 애플리케이션.
